高容量3.6/6kV单核电源电缆，带有铜导体和XLPE隔热材料

5 0 评价

中型电压（MV）功率电缆旨在有效地以电压级别传输电源，通常从1 kV到36 kV，是工业，商业和公用事业分配网络中的关键组件。这些电缆平衡耐用性，安全性和性能，确保在苛刻的环境（例如地下装置，架空系统和变电站）中可靠的能源转移。

数量：
横截面区域：	25-630
状态：





询价加入询价篮

型号：
yjv yjlv
产品编码：
8544601290

产品描述

产品描述

电源电缆

申请

- 配电网络：变电站，变压器和开关设备。

- 工业工厂：采矿，石油和天然气以及制造设施。

- 可再生能源：风电场，太阳能公园和水电站。

- 基础设施：地下地铁系统，机场和医院。 ~!phoenix_varIMG5!~

特征

- 高效率：减少能源浪费的介电损失低。

- 耐用性：耐水性，化学物质，紫外线辐射和磨损。

- 安全：限制空间的燃烧和低潮材料。

- 灵活性：用于各种安装需求的装甲/未装甲选项。

- 寿命长：>在标准操作条件下30年。

标准

MV电源电缆符合全球认可的标准，以确保安全性和兼容性：

- 国际电工委员会（IEC）：IEC 60502，IEC 60228

- 电气和电子工程师研究所（IEEE）：IEEE 386，IEEE 575

- 爱迪生照明公司协会（AEIC）：AEIC CS8

- 国家电气制造商协会（NEMA）：NEMA WC 74

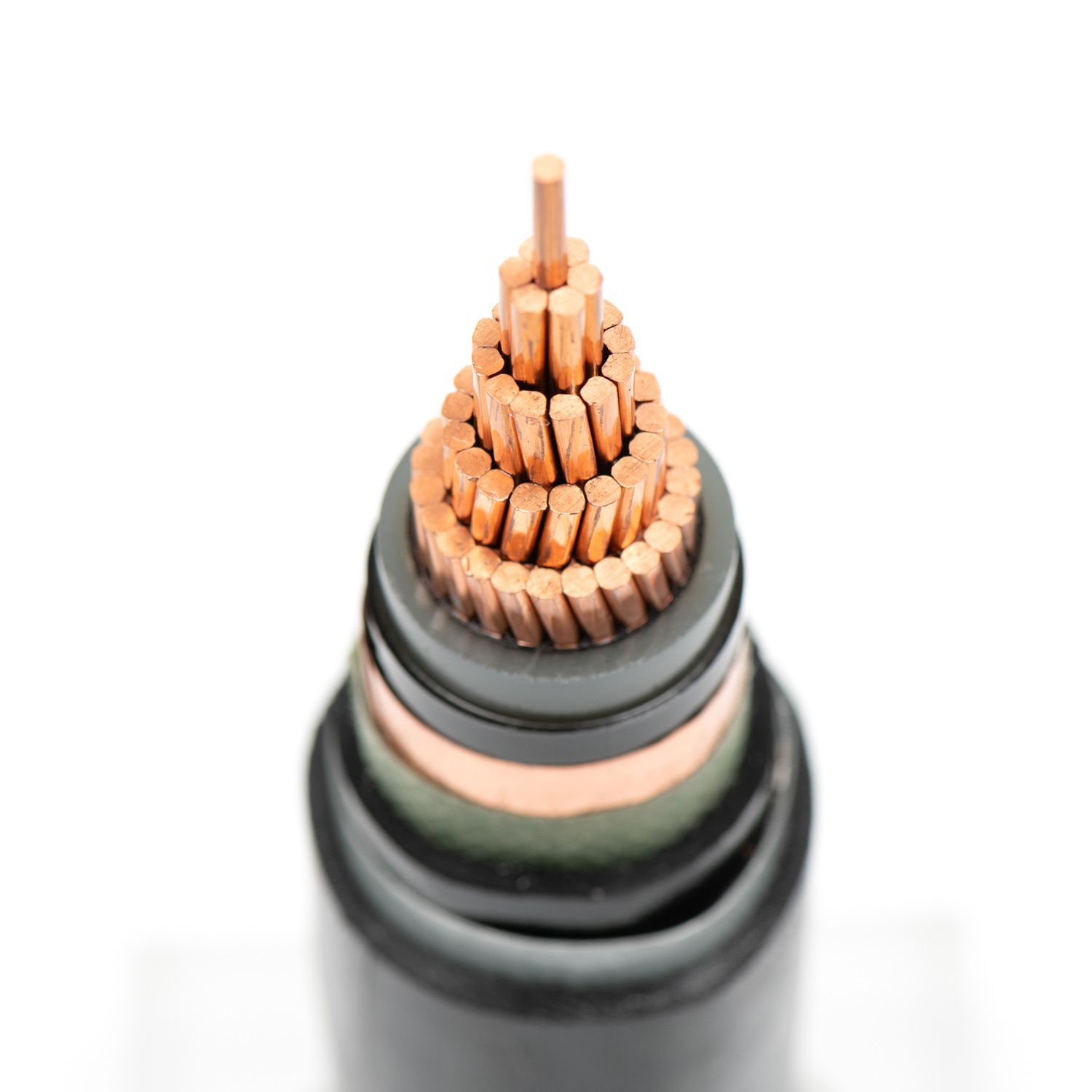

建造

MV电缆具有强大的分层设计，以实现最佳性能：

1。导体：IEC 60228的高纯铜或铝（滞留/实心）。

2。导体屏幕：半导体层，以最大程度地减少电场应力。

3。绝缘：用于热稳定性的交联聚乙烯（XLPE）或乙烯丙烯橡胶（EPR）。

4。绝缘屏：半导体层，以确保电压分布均匀。

5。金属屏蔽：用于接地和断层保护的铜线/胶带或铝制装甲。

6。外套：PVC，LSZH（低烟雾零卤素）或HDPE用于机械和环境保护。

关键参数

- 电压等级：1 kV至36 kV（U ₀/U：0.6/1 kV至26/36 kV）。

- 温度范围：

- 正常运行：-40°C至 +90°C（XLPE），-50°C至 +105°C（EPR）。

- 短路： +250°C（XLPE）， +250°C（EPR）。

- 当前的承载能力：随导体尺寸而变化（例如240mm²至1000mm²）。

- 弯曲半径：12–20×电缆直径（取决于结构）。

技术数据

财产	规格
绝缘抗性	在20°C下> 1000mΩ·km
介电强度	3.5–30 kV/mm（取决于电压等级）
阻力	IEC 60332（阻燃剂），IEC 61034（低烟）
抗压力	> 10 kN/m（根据IEC 60229测试）

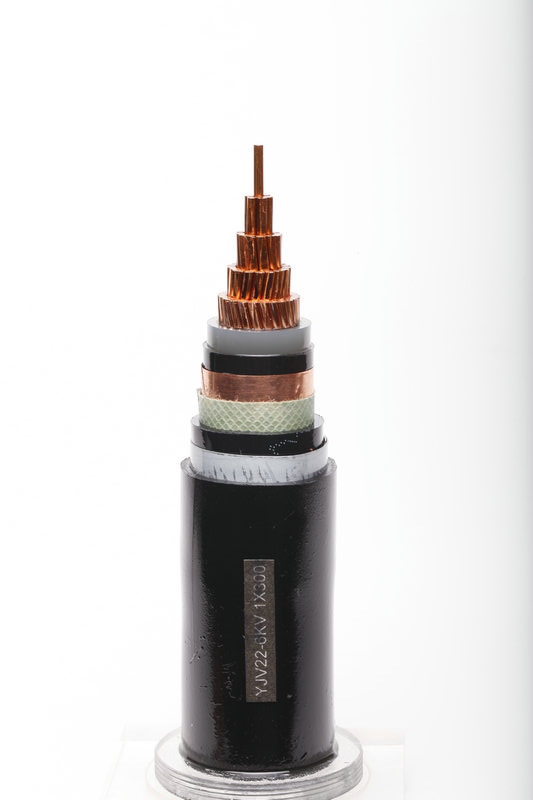

3.6/6（7.2）kV， XLPE绝缘未武装的PVC护套电源线

单核，cu/xlpe/pvc或al/xlpe/pvc

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1,500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1,000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1,500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2,800	500
800	3.2	2.5	51	8,570	3,400	400
1,000	3.2	2.6	56	10,590	4,110	300

三核Cu/XLPE/PVC或Al/XLPE/PVC

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约电缆重量		标准长度 / 鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度 / 鼓
mm²	毫米	毫米	毫米	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4,000	2,200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6（7.2）KV，XLPE绝缘电线装甲PVC护套电缆

单核，cu/xlpe/awa/pvc口服/xlpe/awa/pvc

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1200	500
150	2.5	1.2	1.6	2.0	34	2,270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5,250	2,820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

三核Cu/XLPE/SWA/PVC或Al/XLPE/SWA/PVC

Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2,290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	6,000	400
185	2.5	1.7	3.15	3.2	72	11,500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,130	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6/6（7.2）KV，XLPE绝缘胶带装甲PVC护套电源电缆

单核，cu/xlpe/ata/pvcor al/xlpe/ata/pvc

Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	盔甲金属丝尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	盔甲金属丝尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1,000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

三核Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC（表24）

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2,810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200
