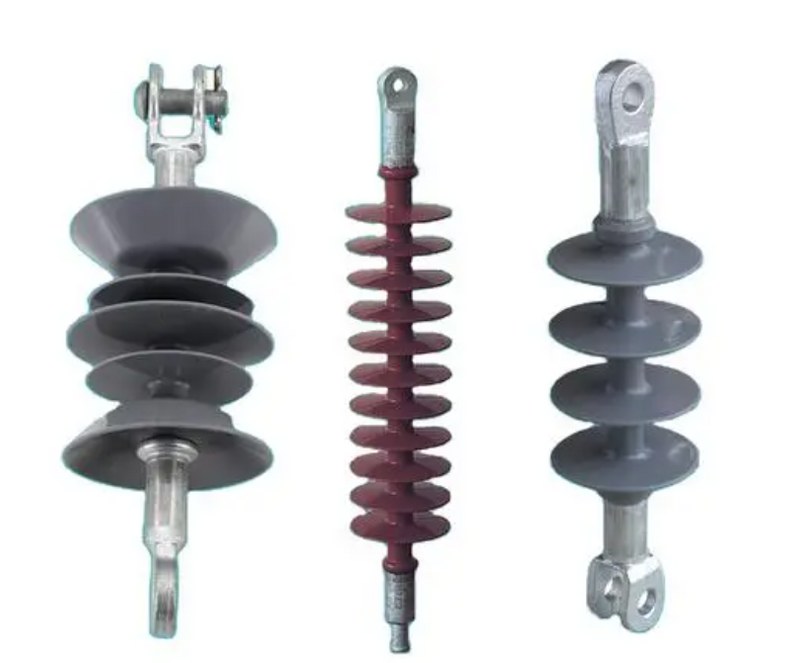

室外复合绝缘子

室外复合绝缘子是一种用于高压功率传输和分配系统的电绝缘体。它旨在支持和隔离电导体，同时具有雨水，紫外线辐射，污染和温度波动等环境条件。复合绝缘子由于其轻巧，耐用性和出色的性能而越来越受欢迎，与传统的瓷器或玻璃绝缘子相比。

标准

室外复合绝缘子必须遵守各种国际和国家标准，以确保其在电力系统中的安全性，可靠性和性能。这些标准涵盖了设计，测试和性能标准。以下是适用于复合绝缘体的一些关键标准：

• 国际标准：

• IEC 61109，IEC 62217，IEC 61462，IEEE 1523，ANSI C29.11。

• 区域和国家标准：

• BS EN 61466（英国），DIN EN 61466（德国），是14493（印度），GB/T 19519（中国）。

• 测试和合规性：

• 机械负载测试，电气测试，污染测试和老化测试。

• 第三方认证（例如Kema，CESI）。

stracturction

室外复合绝缘子 的构造 旨在提供出色的电绝缘，机械强度和对环境条件的阻力。它通常由几个关键组件组成，每个组件都具有特定功能。以下是复合绝缘子的构建的详细分解：

1。核心（负载组件）

• 材料：核心通常由 玻璃纤维增​​强聚合物（FRP） 或 环氧树脂浸渍的玻璃纤维制成。提供高机械强度来承受拉伸，压缩和弯曲载荷。

2。天气棚（外壳）

• 材料：由 硅橡胶 或 乙烯丙烯二烯单体（EPDM）制成。保护核心免受环境因素，例如紫外线辐射，水分和污染。

3。结束配件（金属附件）

• 材料：通常由 镀锌钢, 铝制或 延性铁制成。在绝缘子和导体之间（在通电端）和支撑结构（在接地端）之间提供了安全的连接。

范围

电参数

1. 额定电压（KV） ：

• 绝缘体设计为承受的最大系统电压。

2. 蠕变距离（mm/kV） ：

• 沿绝缘体和接地端之间的绝缘体的总表面距离。

• 确定绝缘子承受污染和湿条件的能力。

3. 干燥距离（mm） ：

• 在通电端和接地端之间的空气中的最短距离。

• 对于在干燥条件下防止闪存的闪存至关重要。

4. 脉冲应受电压（KV） ：

• 绝缘子能够承受闪电或切换潮流的能力。

5. 功率频率承受电压（KV） ：

• 绝缘子能够承受连续的操作电压和临时过电压的能力。

      6。 部分放电水平（PC） ：

• 测量部分放电水平，这可能表明绝缘缺陷。

特征

• 电晕戒指：

• 用于高压应用中，以减少电晕放电并防止对绝缘体的损坏。

• 抗鸟设备：

• 安装以防止鸟类造成损害或污染。

• 跟踪和侵蚀性：

• 硅橡胶棚的配制以抵抗追踪（表面降解）和由电放电引起的侵蚀。

申请

• 传输线：

• 悬架和张力绝缘体用于间接头线。

• 变电站：

• 用于衬套，断路器和断开开关的空心核心绝缘子。

• 分销线：

• 线路柱绝缘子用于支撑导体。

• 铁路电气化：

• 高架链状系统。

• 可再生能源：

• 风能和太阳能装置。

包装和运输

使用木箱和塑料包装来保护产品免受物理损害，水分和环境污染物的侵害。

通过大海，空气或陆上货运在全球范围内交付。自定义运输解决方案可根据客户要求提供。
