中电压电缆附件：
6-35kV冷收缩的电缆配件：

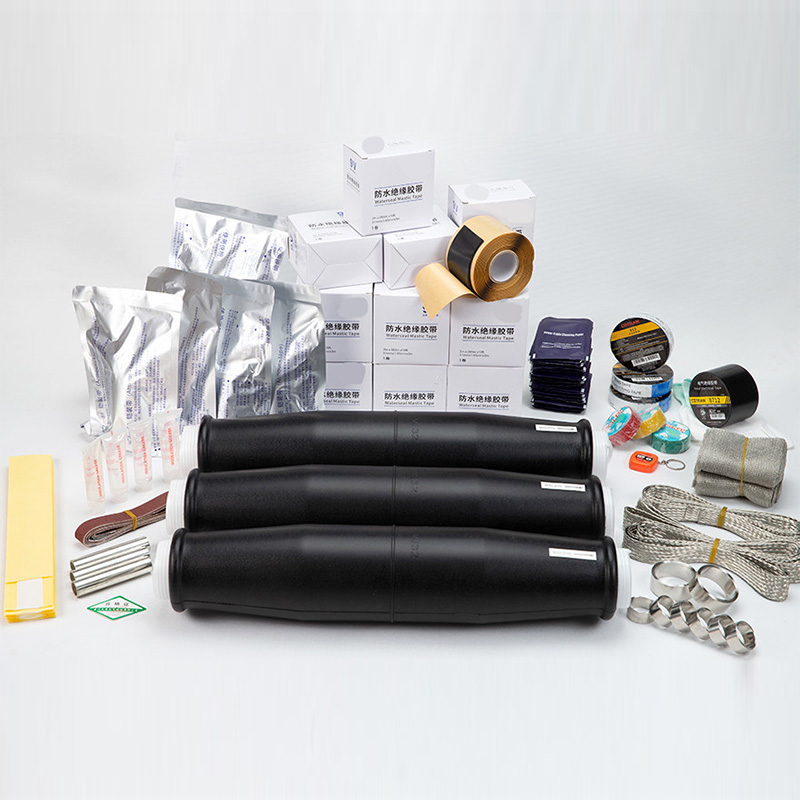

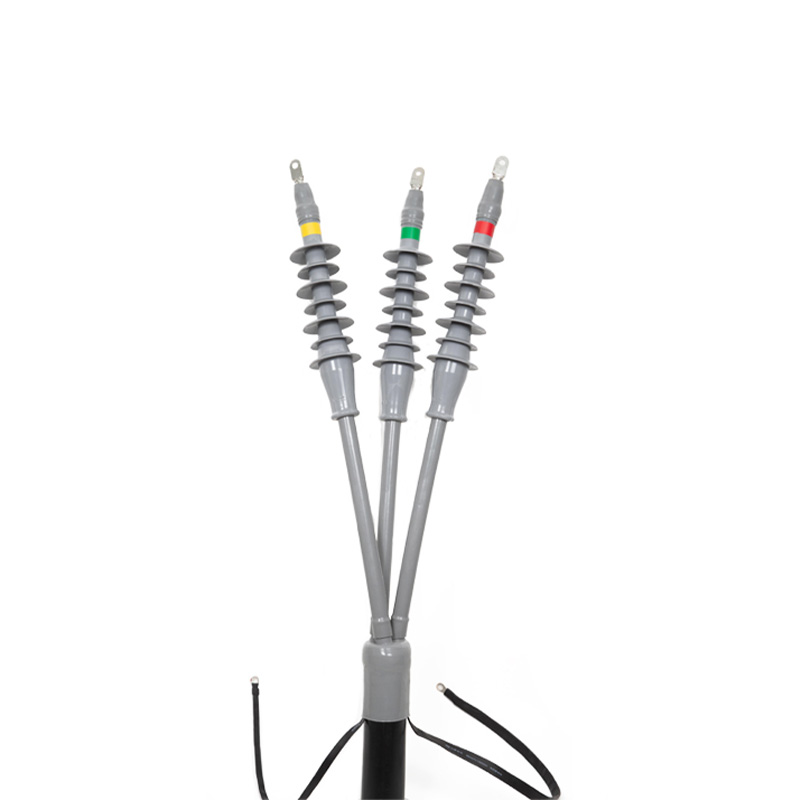

4E-NLS cold shrink indoor termination, 4E-WLS cold shrink outdoor termination, 4E-JLS cold shrink middle joint are mainly composed of prefabricated body, terminations (indoor and outdoor) or connecting tube (middle joint) cold shrink muti-core fingerstall (supporting muti-core cable), and cold shrink insulation tubes and relative colorimetric tube (indoor and outdoor终止）。预制的身体应力锥和绝缘体使用液体有机硅橡胶的塑料造型，液态硅橡胶具有长期稳定性紧密的力和均匀的电场容量。始终对电缆主体保持适当的径向压力。当电缆运行时，接口特性不错，没有呼吸蠕变故障。终止或连接管满足电缆核心材料要求或用户的要求，以确保电缆绝缘和防水。
主要结构特征：
出色的原料：预制体由高质量的液体硅胶组成，具有出色的绝缘，伸长和分解特性，膨胀后的残余变形小。
冷收缩结构：使用最新的扩展设备和扩展支撑管来确保产品扩展而不会损坏。
易于安装：使用冷收缩扩展结构，不需要特殊培训，由于便利的安装，人工较低。
6-35kV冷收缩室内，室外终止和关节电气性能参数
额定电压UO/U（UM）KV | 6/10（12.5） | 8.7/15（17.5） | 26/35（40.5） | 铁路UO = 27.5 | 测试结果 | |||
5分钟频率测试 | 没有闪存，没有4.5UO的故障 | 没有闪存，没有故障 | ||||||
1分钟的降雨测试频率电压 | 没有闪存，没有4UO下的故障 | 没有闪存，没有故障 | ||||||
室温测试的部分排放 | 排放量以下1.73U≤10pc | ≤1.6pc | ||||||
空气测试中的恒定电压负载周期 | 加热2.5UO和导体至95-100°C的温度3次，没有闪光，没有故障 | 没有闪存，没有故障 | ||||||
高温测试的部分排放 | 加热电缆导体至95-100c，排放量1.73U≤10pc以下 | ≤1.6pc | ||||||
室温测试的部分排放 | 排放量以下1.73U≤10pc | ≤1.6pc | ||||||
高温测试时的脉冲电压 | 75 kV | 95 kV | 200 kV | 250 kV | 没有闪存，没有故障 | |||
加热电缆导体至95-100°C，正极和负极性10次，没有闪光，没有故障 | ||||||||
恒定电压负载周期测试 | 加热2.5UO和导体的温度至95-100°C，没有闪光，没有崩溃 | 没有闪存，没有故障 | ||||||
高温测试的部分排放 | 加热电缆导体至95-100°C，在1.73U≤10pc以下排放量 | ≤1.6pc | ||||||
室温测试的部分排放 | 排放量以下1.73U≤10pc | ≤1.6pc | ||||||
脉冲电压测试 | 75 kV | 95 kV | 200 kV | 250 kV | 没有闪存，没有故障 | |||
正极和负极性均10次，没有闪光，没有故障 | ||||||||
15分钟频率测试 | 没有闪存，没有2.5UO的故障 | 没有闪存，没有故障 | ||||||
室外终止盐喷雾测试 | 1.25 UO，1000H，无闪存，没有故障，没有明显的电腐蚀和机械损坏 | 没有闪存，没有故障 | ||||||
室内终止测试 | 1.25 UO，300h，无闪存，没有故障，没有明显的电腐蚀和机械损坏 | 没有闪存，没有故障 | ||||||

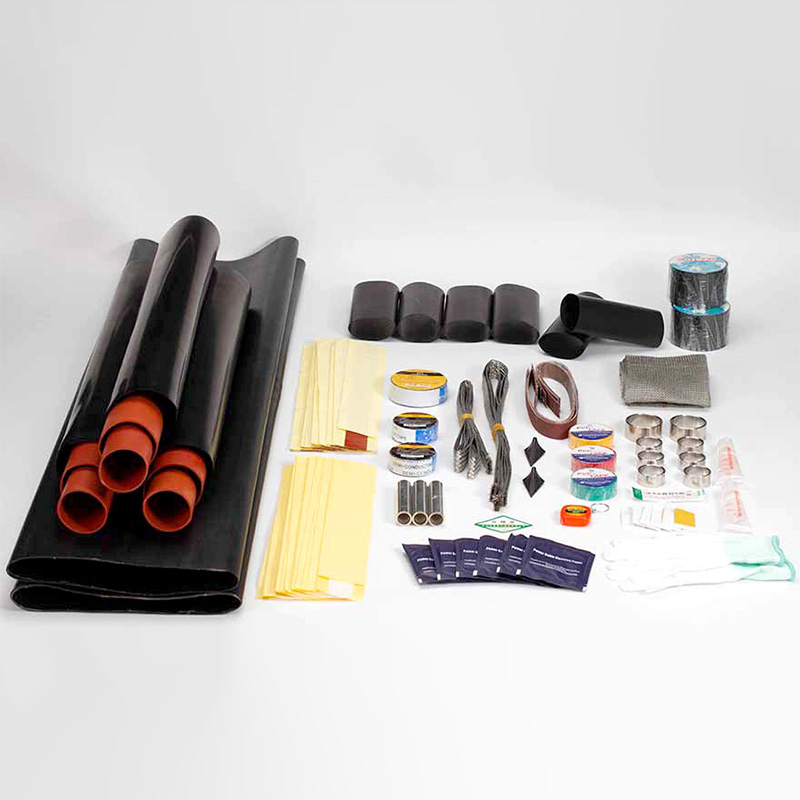

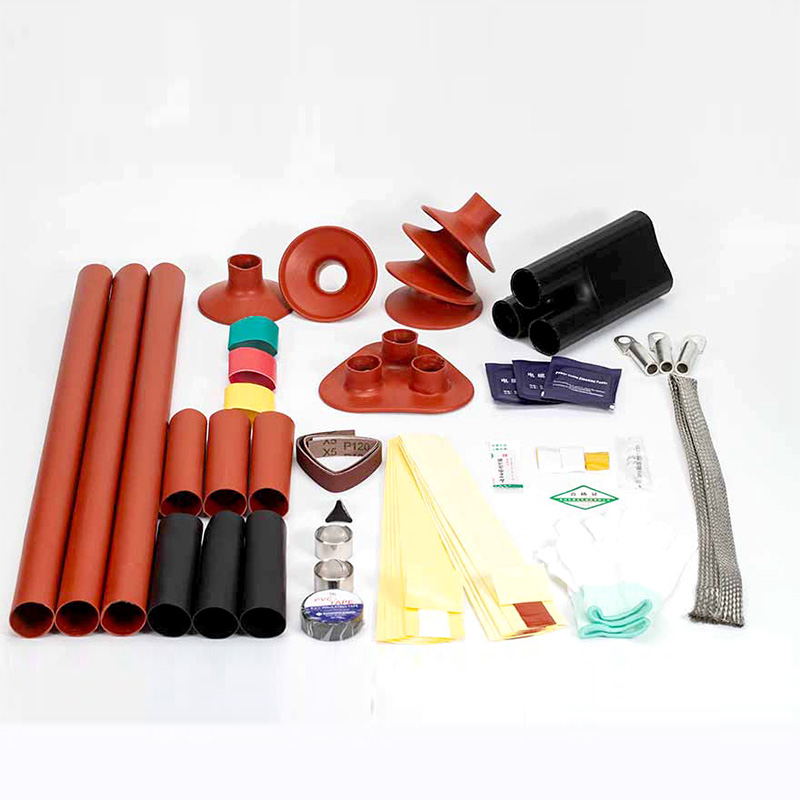

6-35kV 热收缩 的电缆配件：
4E-NRS，4E-WRS，4E-JRS热收缩串联电缆配件用于35kV和橡胶电缆下方。热收缩电缆配件使用导入多相聚合物，这是包装类型有线配件的更新产品。使用方便的安装，保持在电缆主体上适当的径向压力，接口特性很好。参数类型应力控制管以改善电场的分布，这可以有效地解决电力应力浓度问题中的电缆外盾。电气特性从包装型有线配件中提高，以确保安全和可靠的操作。主要成分是管状，基本上包括应力控制管，绝缘管，三个指管，密封管保护套等。
主要性能和结构功能：
技术性能：符合BS EN 50181，IEC60502，GB/T12706要求。
热收缩原材料：压力管是参数类型，在切断的电缆切断的地方分布良好的电场。绝缘管具有插入效果，防护套具有保护效果。产品热收缩非常稳定，可以在加热条件下收缩至原始尺寸，残留变形很小。所有产品都在工厂形成。无需使用火，没有特殊的培训，安装简单快捷。
它具有污秽，衰老和良好防水性能的抵抗力，具有较高的冷热性能。
表面光滑美丽。
不 | 姓名 | 模型 | 电压 | 电缆横截面 | 电压 | 电缆横截面 |
1 | 热收缩室内终止 | 4E-NRS-8.7/15-1 | 6/10 8.7/10 8.7/15 | 25 ～70mm² | 8.7/15 | 25 ～50mm² |
4E-NRS-8.7/15-2 | 95～185mm² | 70 ～150mm² | ||||
4E-NRS-8.7/15-3 | 240 ～400mm² | 185 ～300mm² | ||||
4E-NRS-8.7/15-4 | 500 ～800mm² | 400 ～630mm² | ||||
2 | 热收缩室外终止 | 4E-WRS-8.7/15-1 | 25 ～70mm² | 25 ～50mm² | ||
4E-WRS-8.7/15-2 | 95～185mm² | 70 ～150mm² | ||||
4E-WRS-8.7/15-3 | 240 ～400mm² | 185 ～300mm² | ||||
4E-WRS-8.7/15-4 | 500 ～800mm² | 400 ～630mm² | ||||
3 | 热收缩中间关节 | 4E-JRS-8.7/15-1 | 25 ～70mm² | 25 ～50mm² | ||
4E-JRS-8.7/15-2 | 95～185mm² | 70 ～150mm² | ||||
4E-JRS-8.7/15-3 | 240 ～400mm² | 185 ～300mm² | ||||
4E-JRS-8.7/15-4 | 500 ～800mm² | 400 ～630mm² | ||||
4 | 热收缩室内终止 | 4E-NRS-26/35-1 | 18/30 21/35 26/35 | 50 ～150mm² | 26/35 | 50 ～120mm² |
4E-NRS-26/35-2 | 185 ～300mm² | 150 ～240mm² | ||||
4E-NRS-26/35-3 | 400 ～500mm² | 300 ～400mm² | ||||
4E-NRS-26/35-4 | 630 ～800mm² | 500 ～800mm² | ||||
5 | 热收缩室外终止 | 4E-WRS-26/35-1 | 50 ～150mm² | 50 ～120mm² | ||
4E-WRS-26/35-2 | 185 ～300mm² | 150 ～240mm² | ||||
4E-WRS-26/35-3 | 400 ～500mm² | 300 ～400mm² | ||||
4E-WRS-26/35-4 | 630 ～800mm² | 500 ～800mm² | ||||
6 | 热收缩中间关节 | 4E-JRS-26/35-1 | 50 ～150mm² | 50 ～120mm² | ||
4E-JRS-26/35-2 | 185 ～300mm² | 150 ～240mm² | ||||
4E-JRS-26/35-3 | 400 ～500mm² | 300 ～400mm² | ||||
4E-JRS-26/35-4 | 630 ～800mm² | 500 ～800mm² |
应用程序方案
中电压电力系统： 适用于电压水平为6-35kV的电力传输和分配系统。
城市基础设施建设： 特别适合地下电缆铺设，以确保城市电源的稳定性。
产品优势
简单的安装过程： 使用冷收缩技术，不需要特殊的培训，并且安装既快速又方便。
长期稳定性： 该产品具有出色的电性能和抗衰老能力，即使在长期的高温和高湿度环境中也可以稳定运行。
常见问题解答
问：产品适合哪些电缆电缆？
答：我们的中型电压冷收缩电缆配件适用于电压水平为6-35kV的电缆系统，涵盖了各种端子和中间接头，以满足不同的应用要求。
问：如何安装冷收缩电缆配件？
答：该产品在设计方面非常简单，并且使用冷收缩技术，因此不需要特殊的培训。只需遵循提供的安装手册即可。
