带有三重铜导体XLPE绝缘钢丝装甲的6KV额定电缆

5 0 评价

中型电压（MV）功率电缆旨在有效地以电压级别传输电源，通常从1 kV到36 kV，是工业，商业和公用事业分配网络中的关键组件。这些电缆平衡耐用性，安全性和性能，确保在苛刻的环境（例如地下装置，架空系统和变电站）中可靠的能源转移。

数量：
横截面区域：	25-630
状态：





询价加入询价篮

型号：
yjv
产品编码：
8544601290

产品描述

产品描述

申请

- 配电网络：变电站，变压器和开关设备。

- 工业工厂：采矿，石油和天然气以及制造设施。

- 可再生能源：风电场，太阳能公园和水电站。

- 基础设施：地下地铁系统，机场和医院。

特征

- 高效率：减少能源浪费的介电损失低。

- 耐用性：耐水性，化学物质，紫外线辐射和磨损。

- 安全：限制空间的燃烧和低潮材料。

- 灵活性：用于各种安装需求的装甲/未装甲选项。

- 寿命长：>在标准操作条件下30年。

标准

MV电源电缆符合全球认可的标准，以确保安全性和兼容性：

- 国际电工委员会（IEC）：IEC 60502，IEC 60228

- 电气和电子工程师研究所（IEEE）：IEEE 386，IEEE 575

- 爱迪生照明公司协会（AEIC）：AEIC CS8

- 国家电气制造商协会（NEMA）：NEMA WC 74

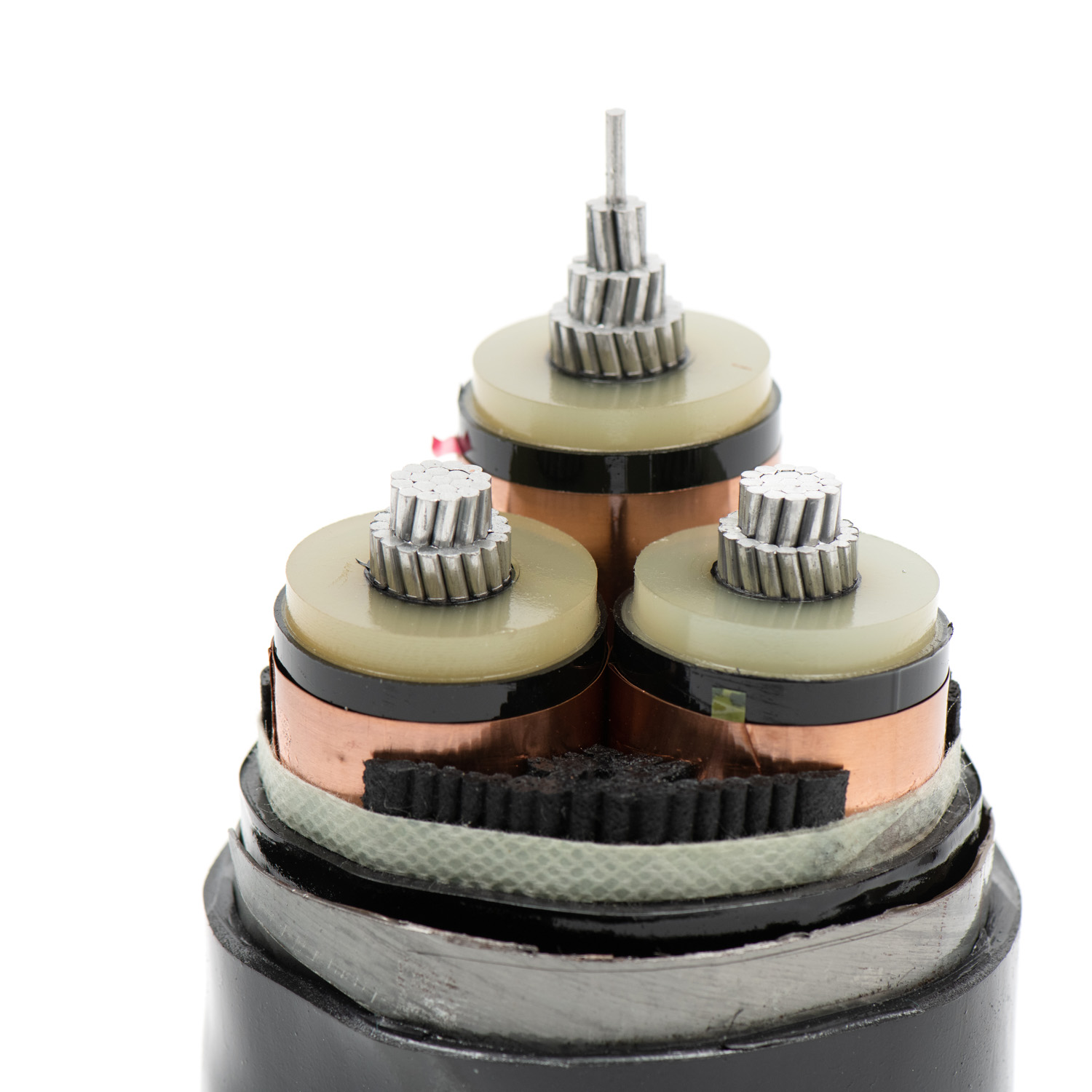

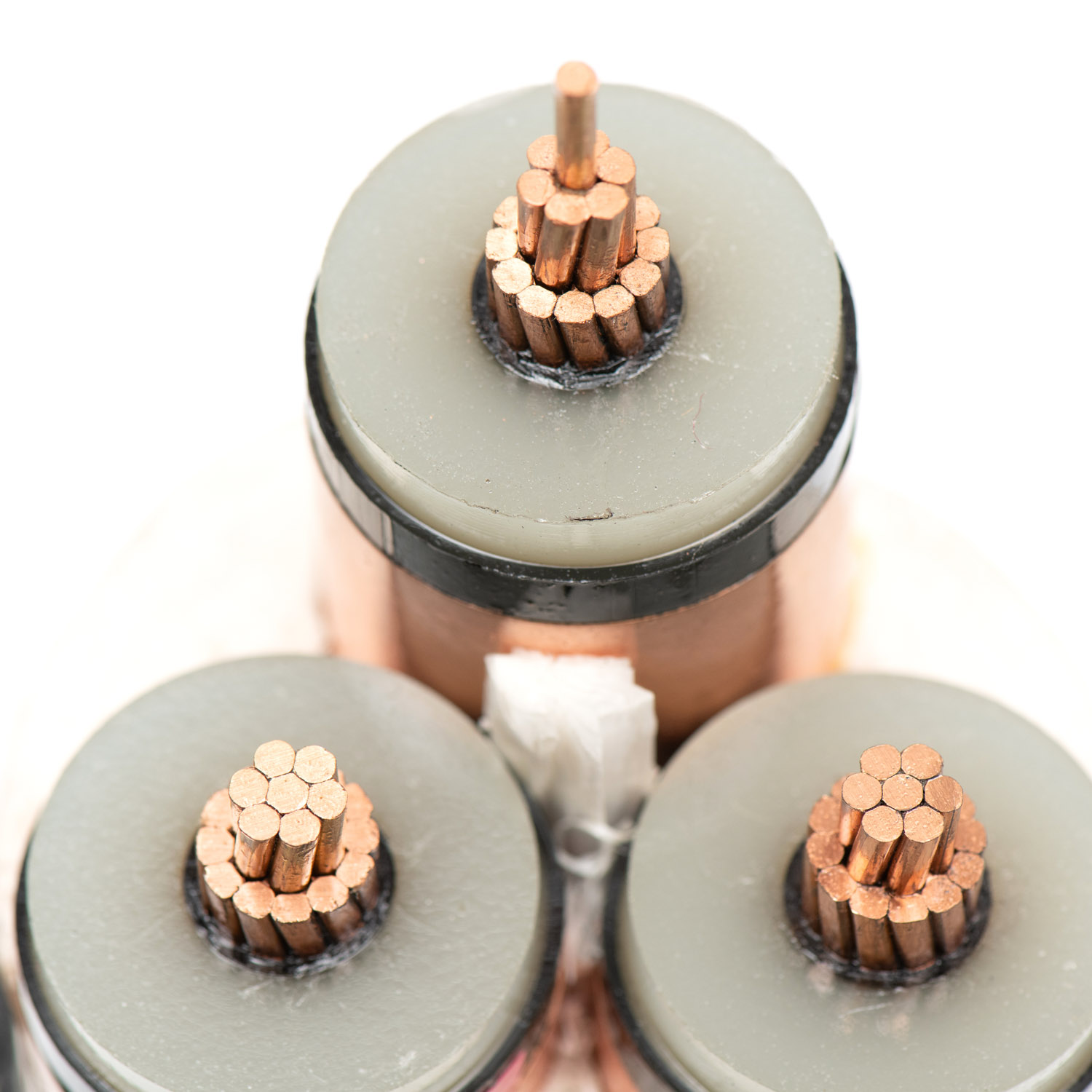

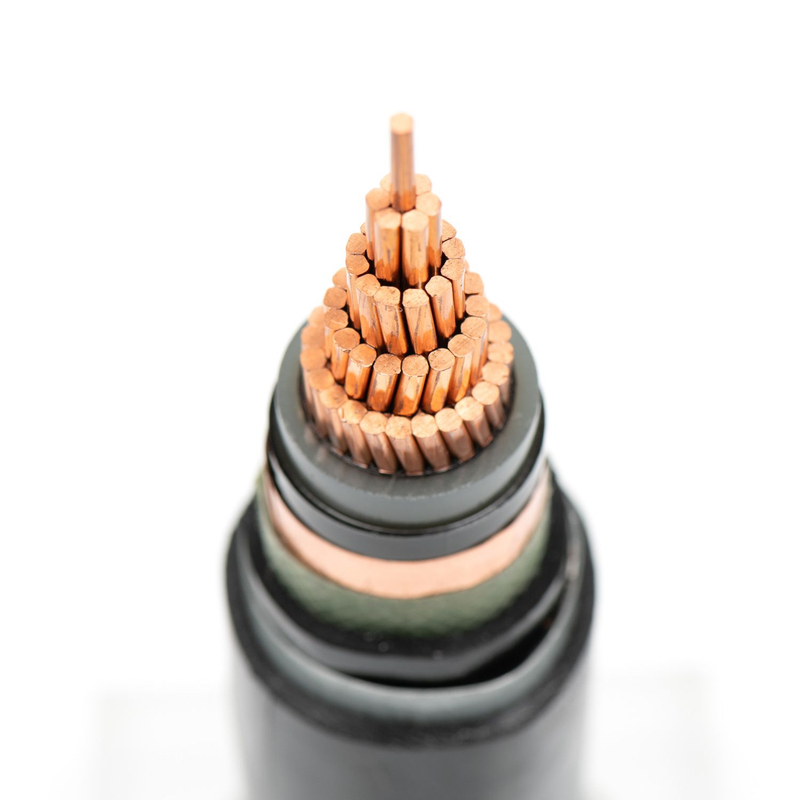

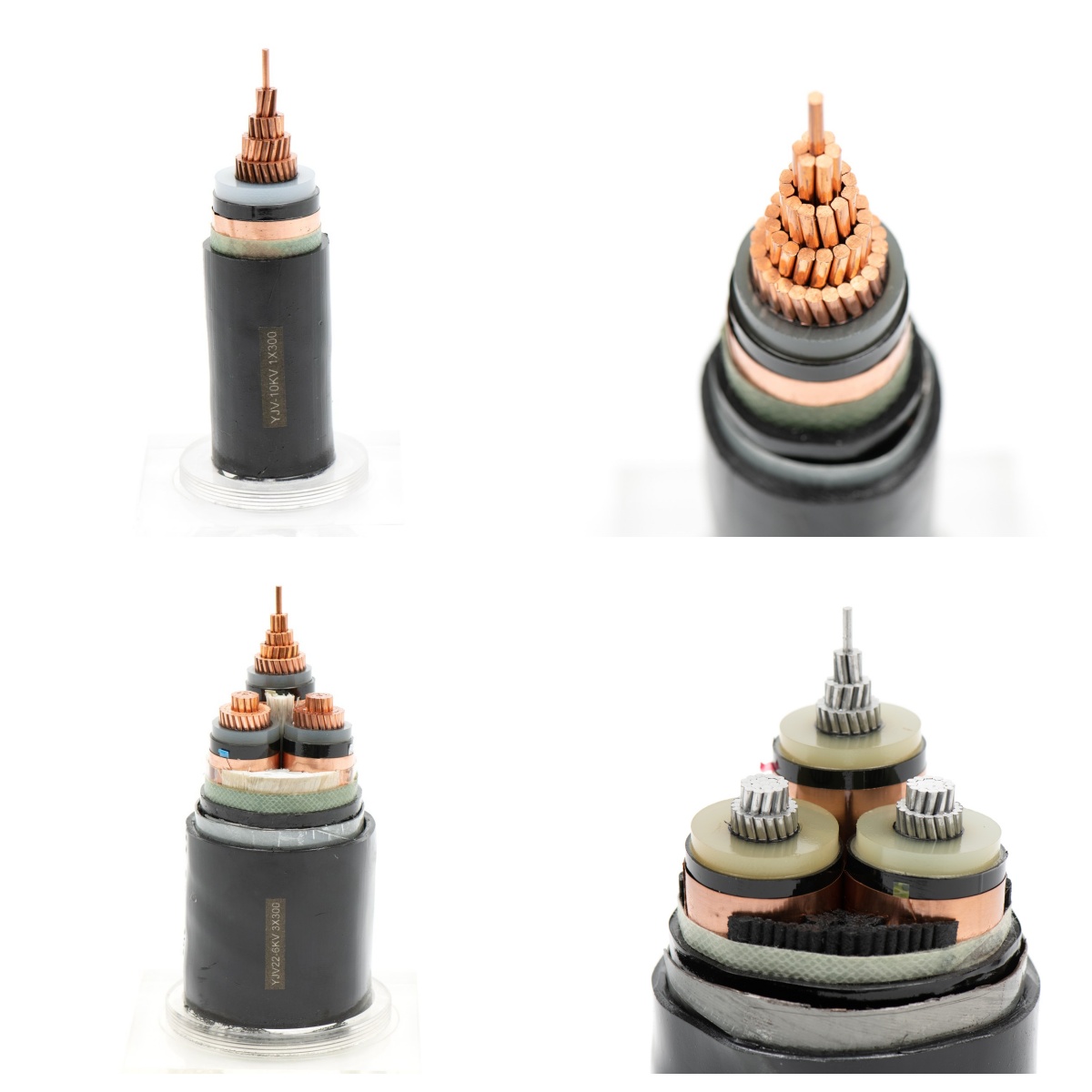

建造

MV电缆具有强大的分层设计，以实现最佳性能：

1。导体：IEC 60228的高纯铜或铝（滞留/实心）。

2。导体屏幕：半导体层，以最大程度地减少电场应力。

3。绝缘：用于热稳定性的交联聚乙烯（XLPE）或乙烯丙烯橡胶（EPR）。

4。绝缘屏：半导体层，以确保电压分布均匀。

5。金属屏蔽：用于接地和断层保护的铜线/胶带或铝制装甲。

6。外套：PVC，LSZH（低烟雾零卤素）或HDPE用于机械和环境保护。

关键参数

- 电压等级：1 kV至36 kV（U ₀/U：0.6/1 kV至26/36 kV）。

- 温度范围：

- 正常运行：-40°C至 +90°C（XLPE），-50°C至 +105°C（EPR）。

- 短路： +250°C（XLPE）， +250°C（EPR）。

- 当前的承载能力：随导体尺寸而变化（例如240mm²至1000mm²）。

- 弯曲半径：12–20×电缆直径（取决于结构）。

技术数据

财产	规格
绝缘抗性	在20°C下> 1000mΩ·km
介电强度	3.5–30 kV/mm（取决于电压等级）
阻力	IEC 60332（阻燃剂），IEC 61034（低烟）
抗压力	> 10 kN/m（根据IEC 60229测试）

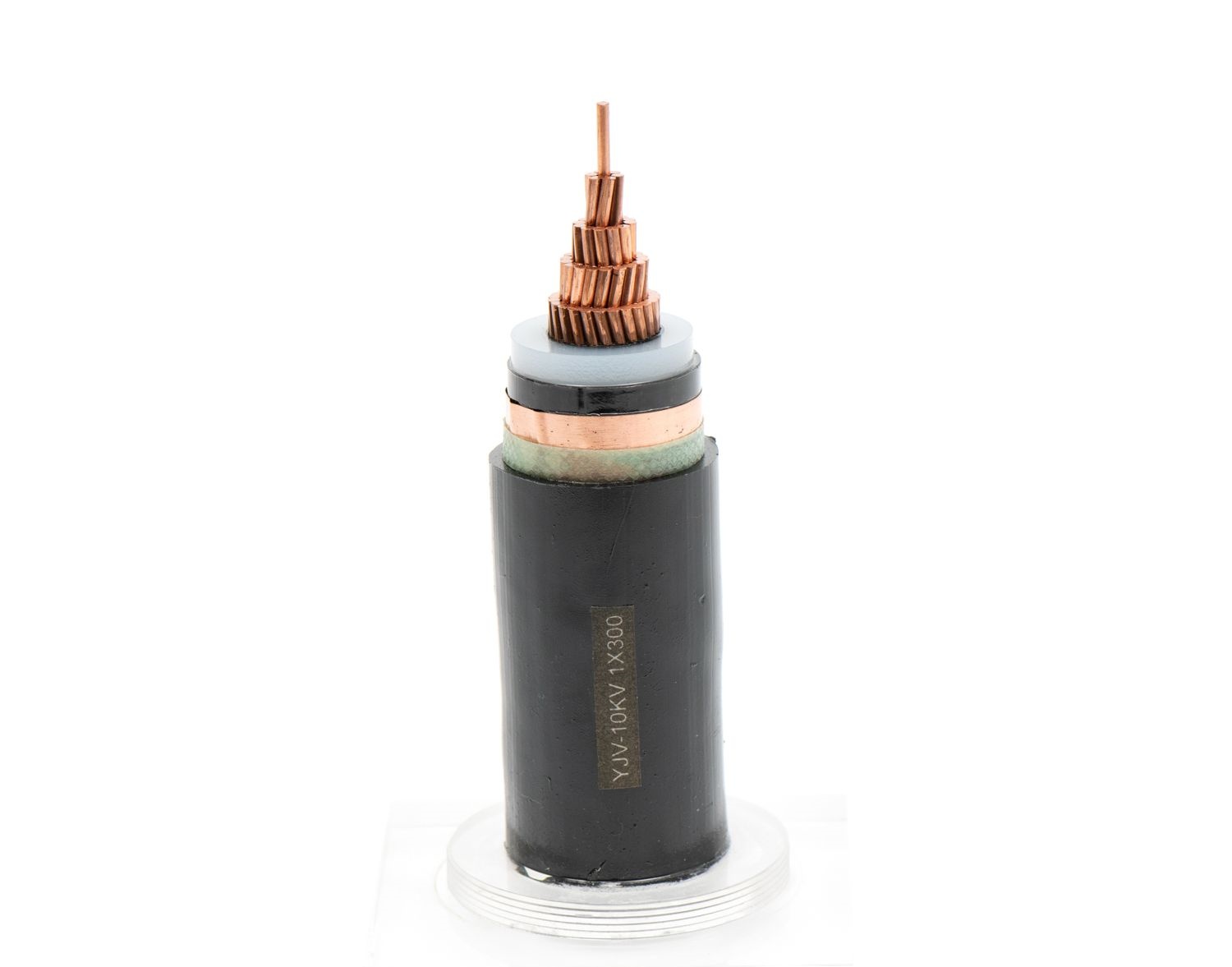

6/6KV，6/10（12）KV，XLPE绝缘未武装的PVC护套电源线

单核，cu/xlpe/pvc或al/xlpe/pvc

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	kg/km		m
16	3.4	1.8	20	450	350	500
25	3.4	1.8	21	560	400	500
35	3.4	1.8	22	680	460	500
50	3.4	1.8	24	810	520	500
70	3.4	1.8	25	1,050	620	500
95	3.4	1.8	27	1,320	730	500
120	3.4	1.8	28	1,580	840	500
150	3.4	1.9	30	1,880	960	500
185	3.4	1.9	32	2,250	1,100	500
240	3.4	2.0	34	2,870	1,350	500
300	3.4	2.1	37	3,490	1,580	500
400	3.4	2.2	40	4,350	1,920	500
500	3.4	2.3	44	5,440	2,320	500
630	3.4	2.4	48	6,860	2,830	500
800	3.4	2.5	52	8,600	3,430	400
1.000	3.4	2.6	56	10,630	4,150	300

三核Cu/XLPE/PVC或Al/XLPE/PVC

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约重量		标准长度 / 鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度 / 鼓
mm²	毫米	毫米	毫米	kg/km		m
16	3.4	2.1	39	1,410	1,110	500
25	3.4	2.2	42	1,800	1,320	500
35	3.4	2.3	45	2,170	1,500	500
50	3.4	2.4	47	2,630	1,730	500
70	3.4	2.5	51	3,400	2,110	500
95	3.4	2.6	55	4,310	2,510	500
120	3.4	2.7	58	5,150	2,860	500
150	3.4	2.9	62	6,100	3,300	500
185	3.4	3.0	66	7,310	3,810	500
240	3.4	3.1	71	9,290	4,680	400
300	3.4	3.3	76	11,240	5,450	300
400	3.4	3.5	83	14,040	6,660	250
500	3.4	3.7	91	17,530	8,050	200

6/6KV，6/10（12）KV，XLPE绝缘电线装甲PVC护套电源电缆

单核，cu/xlpe/awa/pvc或al/xlpe/awa/pvc

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
16	3.4	1.2	1.6	1.8	26	770	670	500
25	3.4	1.2	1.6	1.8	27	910	750	500
35	3.4	1.2	1.6	1.8	28	1,040	820	500
50	3.4	1.2	1.6	1.8	29	1,190	900	500
70	3.4	1.2	1.6	1.9	31	1,470	1,040	500
95	3.4	1.2	1.6	2.0	33	1,780	1,190	500
120	3.4	1.2	2.0	2.0	35	2,150	1,410	500
150	3.4	1.2	2.0	2.1	37	2,480	1,560	500
185	3.4	1.2	2.0	2.1	39	2,890	1,730	500
240	3.4	1.2	2.0	2.2	41	3,570	2,050	500
300	3.4	1.2	2.0	2.3	44	4,230	2,330	500
400	3.4	1.3	2.5	2.4	48	5,320	2,890	500
500	3.4	1.3	2.5	2.5	52	6,500	3,380	500
630	3.4	1.4	2.5	2.6	56	8,020	3,990	400

三核Cu/XLPE/SWA/PVC或Al/XLPE/SWA/PVC

Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
16	3.4	1.3	2.5	2.4	47	3,700	2,700	500
25	3.4	1.3	2.5	2.5	50	3,900	3,430	500
35	3.4	1.3	2.5	2.6	53	4,430	3,770	500
50	3.4	1.4	2.5	2.7	56	5,080	4,190	500
70	3.4	1.5	2.5	2.8	60	6,050	4,750	500
95	3.4	1.5	2.5	2.9	64	7,180	5,380	500
120	3.4	1.6	2.5	3.0	67	8,230	5,960	400
150	3.4	1.7	3.15	3.2	72	10,100	6,580	300
185	3.4	1.7	3.15	3.3	76	11,610	8,110	300
240	3.4	1.8	3.15	3.5	82	14,110	9,510	250
300	3.4	1.9	3.15	3.7	87	16,420	10,630	200
400	3.4	2.0	4.0	4.0	96	21,700	12,880	200
500	3.4	2.2	4.0	4.2	104	25,280	15,800	200

6/6KV，6/10（12）KV，XLPE绝缘胶带装甲PVC护套电源电缆

单核，cu/xlpe/ata/pvc或al/xlpe/ata/pvc

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度 / 鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度 / 鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
16	3.4	1.2	0.5	1.8	25	680	580	500
25	3.4	1.2	0.5	1.8	26	810	650	500
35	3.4	1.2	0.5	1.8	27	940	720	500
50	3.4	1.2	0.5	1.8	28	1,090	790	500
70	3.4	1.2	0.5	1.9	30	1,350	920	500
95	3.4	1.2	0.5	1.9	32	1,650	1,060	500
120	3.4	1.2	0.5	2.0	33	1,940	1,190	500
150	3.4	1.2	0.5	2.0	35	2,240	1,320	500
185	3.4	1.2	0.5	2.1	37	2,650	1,500	500
240	3.4	1.2	0.5	2.1	39	3,290	1,770	500
300	3.4	1.2	0.5	2.2	41	3,940	2,030	500
400	3.4	1.3	0.5	2.3	45	4,860	2,430	500
500	3.4	1.3	0.5	2.4	49	5,990	2,880	500
630	3.4	1.4	0.5	2.5	52	7,480	3,450	500

三核Cu/XLPE/STA/PVC或Al/XLPE/STA/PVC

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度 / 鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度 / 鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
16	3.4	1.3	0.2	2.3	44	2,220	1,900	500
25	3.4	1.3	0.5	2.4	47	2,660	2,180	500
35	3.4	1.3	0.5	2.5	50	3,110	2,440	500
50	3.4	1.4	0.5	2.6	53	3,650	2,750	500
70	3.4	1.5	0.5	2.7	56	4,510	3,220	500
95	3.4	1.5	0.5	2.8	60	5,510	3,710	500
120	3.4	1.6	0.5	2.9	64	6,450	4,180	500
150	3.4	1.7	0.5	3.1	68	7,500	4,700	400
185	3.4	1.7	0.5	3.2	71	8,830	5,330	400
240	3.4	1.8	0.5	3.3	77	10,960	6,360	300
300	3.4	1.9	0.5	3.5	82	13,090	7,300	250
400	3.4	2.0	0.8	3.8	91	16,910	9,530	200
500	3.4	2.2	0.8	4.0	99	20,720	11,250	200

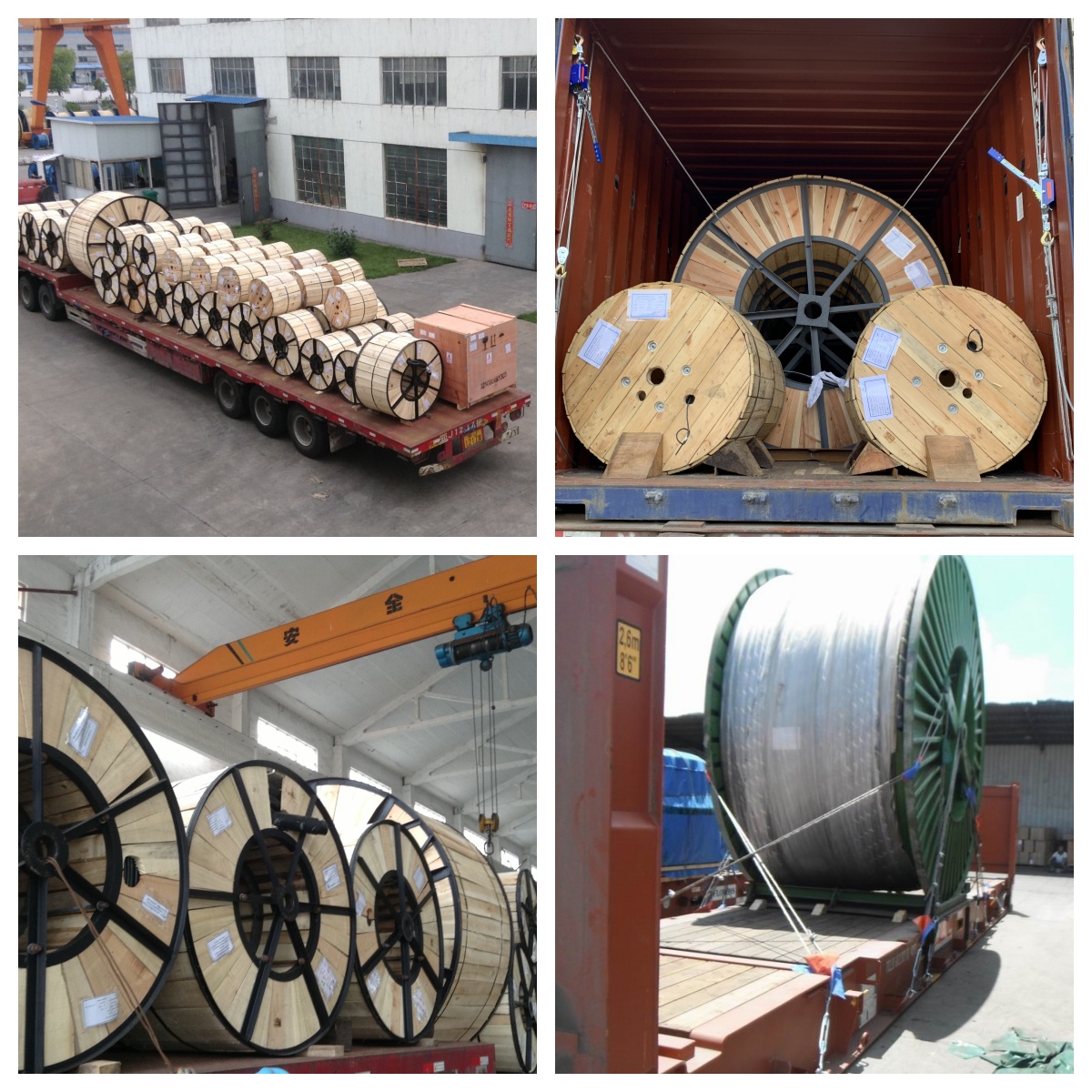

包装和运输

- 包装：带有防水的木制鼓或钢筋卷轴。

- 标签：符合IEC的标记（电压，尺寸，制造日期）。

- 运输：符合ISO兼容的容器，具有防震保护。

- 存储：干燥，通风环境；避免阳光直射。

为什么选择我们？
1。出口到包括伊拉克，坦桑尼亚，澳大利亚和美国在内的许多国家。
2。从德国，美国和日本进口的最佳制造和测试设备以有竞争力的价格保证了最佳质量。
3. 专业海外团队可以保证您最好的前后销售服务。
4. 经验丰富的工程师和工人已有20多年的历史确保了质量和定制产品。
5。5S 管理，以提高员工的资格并为客户提供更好的服务。
6. 在上海和宁波港口研讨会附近使得准时交货变得方便。
