重型6KV电源电缆，配有铜导体和XLPE绝缘，由钢丝装甲保护

5 0 评价

数量：
状态：





询价加入询价篮

产品描述

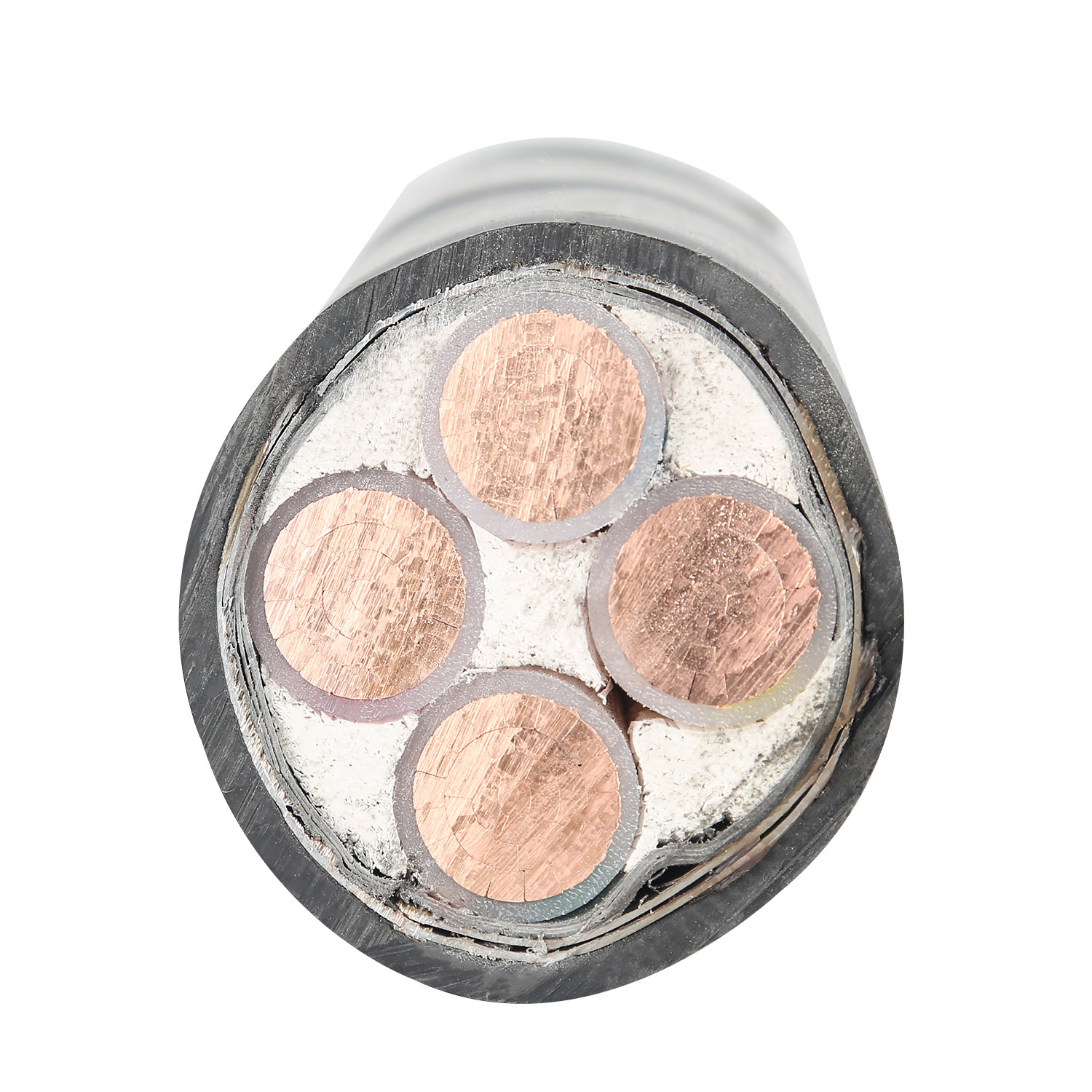

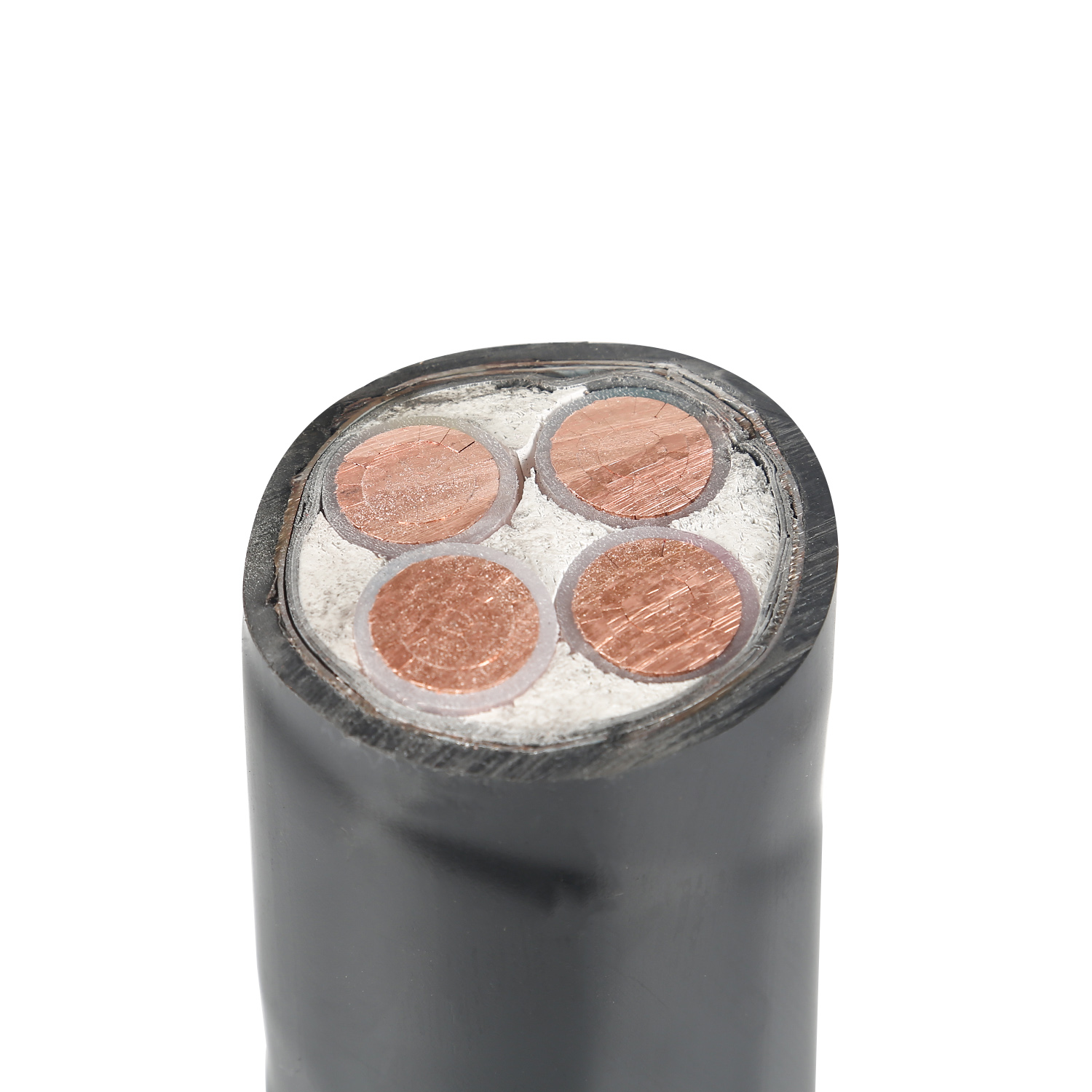

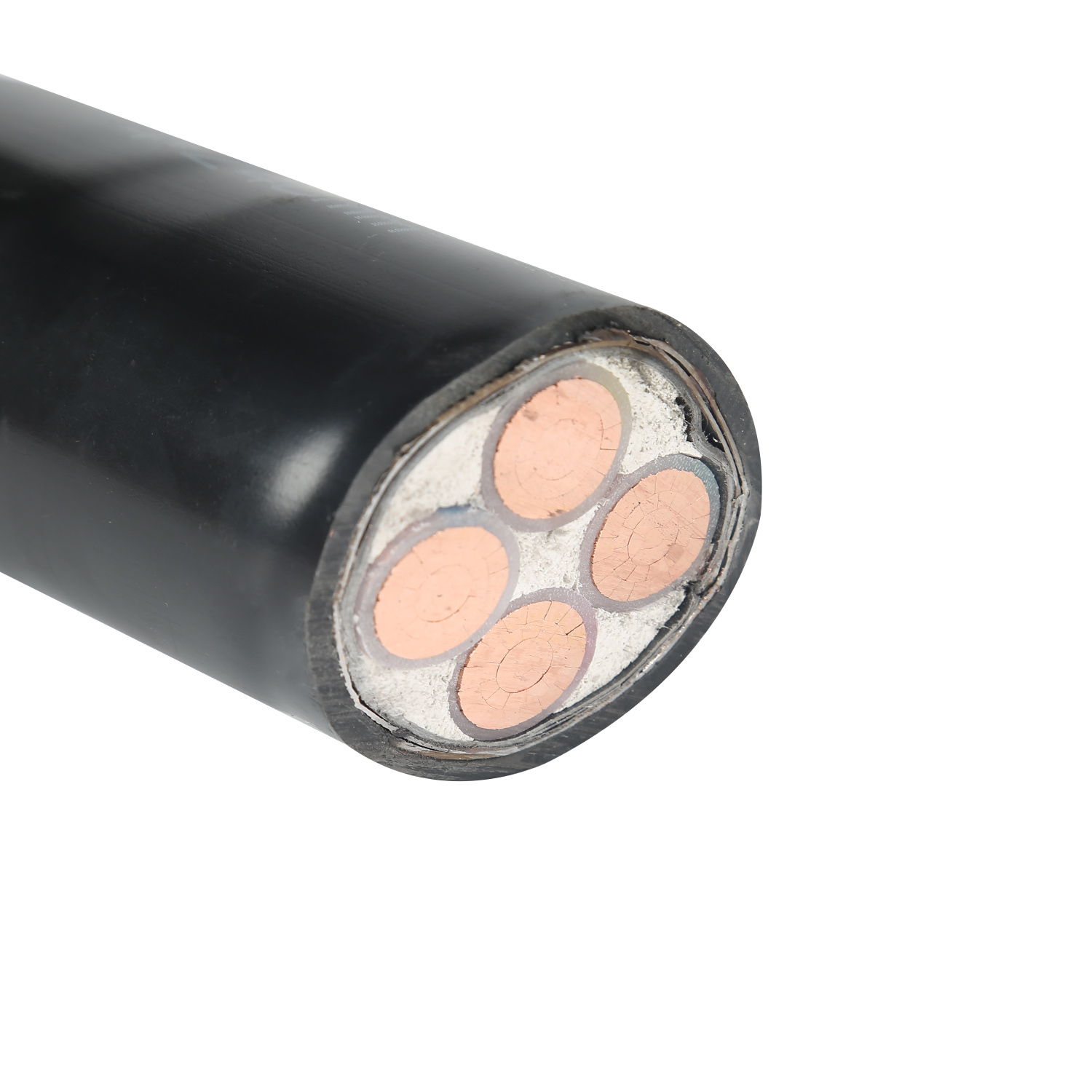

重型6KV电源电缆，配有铜导体和XLPE绝缘，由钢丝装甲保护

一般的

由钢丝装甲保护的重型6KV电源线带有铜导体和XLPE绝缘材料， 是在苛刻的环境中传输电力的坚固且可靠的解决方案。

标准和认证

带有铜导体，XLPE绝缘和钢丝装甲的重型6KV电源电缆通常符合国际和区域标准，以确保安全，可靠性和性能。以下是此类电缆通常遵守的一些关键标准：

IEC（国际电工委员会）：

IEC 60502-1： 带有绝缘材料的电源电缆及其额定电压的配件，从1 kV（UM = 1.2 kV）到30 kV（UM = 36 kV）。
IEC 60228： 绝缘电缆的导体（指定导体类和要求）。
IEC 60332： 用于绝缘电缆的垂直火焰传播的测试。
IEC 60754： 对电缆燃烧材料燃烧期间进化的气体测试。

ISO（国际标准化组织）：

ISO 9001： 质量管理系统（用于制造过程）。

技术paramater

3.6/6（7.2）kV，XLPE绝缘未武装的PVC护套电源线

单核，cu/xlpe/pvc或al/xlpe/pvc（表19）

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	kg/km		m
10	2.5	1.8	15	320	260	500
16	2.5	1.8	18	390	290	500
25	2.5	1.8	20	500	340	500
35	2.5	1.8	21	610	400	500
50	2.5	1.8	22	750	450	500
70	2.5	1.8	24	970	550	500
95	2.5	1.8	25	1,250	660	500
120	2.5	1.8	27	1,500	760	500
150	2.5	1.8	28	1,790	860	500
185	2.5	1.9	30	2,150	1,000	500
240	2.6	1.9	33	2,770	1,250	500
300	2.8	2.0	35	3,400	1,500	500
400	3.0	2.1	39	4,280	1.850	500
500	3.2	2.2	43	5,400	2,280	500
630	3.2	2.4	47	6,830	2,800	500
800	3.2	2.5	51	8,570	3,400	400
1,000	3.2	2.6	56	10,590	4,110	300

三核Cu/XLPE/PVC或Al/XLPE/PVC（表20）

Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	大约电缆重量		标准长度 / 鼓
Conductor 名义区域	绝缘厚度	外鞘厚度	大约全面的直径	铜	铝	标准长度 / 鼓
mm²	毫米	毫米	毫米	kg/km		m
10	2.5	1.9	33	980	790	500
16	2.5	2.0	35	1,190	890	500
25	2.5	2.1	38	1,560	1,080	500
35	2.5	2.2	40	1,930	1,270	500
50	2.5	2.3	43	2,370	1,480	500
70	2.5	2.4	47	3,110	1,820	500
95	2.5	2.5	51	4,000	2,200	500
120	2.5	2.6	54	4,820	2,550	500
150	2.5	2.7	58	5,770	2,970	500
185	2.5	2.8	61	6,960	3,460	500
240	2.6	3.0	68	8,940	4,340	400
300	2.8	3.2	73	10,980	5,190	300
400	3.0	3.5	81	13,820	6,440	250
500	3.2	3.7	90	17,390	7,910	200

3.6/6（7.2）KV，XLPE绝缘电线装甲PVC护套电缆

单核，cu/xlpe/awa/pvc口服/xlpe/awa/pvc（表21）

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.9	1.8	22	610	550	500
16	2.5	1.2	1.6	1.8	24	680	580	500
25	2.5	1.2	1.6	1.8	25	810	660	500
35	2.5	1.2	1.6	1.8	26	940	730	500
50	2.5	1.2	1.6	1.8	27	1,100	810	500
70	2.5	1.2	1.6	1.8	29	1,350	930	500
95	2.5	1.2	1.6	1.9	31	1,670	1,080	500
120	2.5	1.2	1.6	1.9	32	1,950	1200	500
150	2.5	1.2	1.6	2.0	34	2,270	1,350	500
185	2.5	1.2	2.0	2.1	37	2,770	1,620	500
240	2.6	1.2	2.0	2.2	40	3,440	1,930	500
300	2.8	1.2	2.0	2.2	42	4,120	2,210	500
400	3.0	1.3	2.5	2.4	47	5,250	2,820	500
500	3.2	1.3	2.5	2.5	51	6,450	3,340	500
630	3.2	1.4	2.5	2.6	55	7,990	3,950	400

三核Cu/XLPE/SWA/PVC或Al/XLPE/SWA/PVC（表22）

Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	2.0	2.1	40	2,310	2,120	500
16	2.5	1.2	2.0	2.2	42	2,600	2,290	500
25	2.5	1.2	2.0	2.3	45	3,080	2,600	500
35	2.5	1.3	2.5	2.4	48	3,950	3,280	500
50	2.5	1.3	2.5	2.5	54	4,530	3,630	500
70	2.5	1.4	2.5	2.6	55	5,510	4,210	500
95	2.5	1.5	2.5	2.8	59	6,660	4,860	500
120	2.5	1.5	2.5	2.9	63	7,630	5,360	400
150	2.5	1.6	2.5	3.0	66	8,800	6,000	400
185	2.5	1.7	3.15	3.2	72	11,500	6,670	300
240	2.6	1.8	3.15	3.4	78	13,480	8,870	250
300	2.8	1.9	3.15	3.6	84	15,920	10,130	200
400	3.0	2.0	4.0	3.9	94	21,300	12,590	200
500	3.2	2.1	4.0	4.1	103	25,090	15,610	200

3.6/6（7.2）KV，XLPE绝缘胶带装甲PVC护套电源电缆

单核，cu/xlpe/ata/pvcor al/xlpe/ata/pvc（表23）

Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	盔甲金属丝尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约内部覆盖厚度	盔甲金属丝尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.5	1.8	22	530	460	500
16	2.5	1.2	0.5	1.8	23	600	500	500
25	2.5	1.2	0.5	1.8	24	730	570	500
35	2.5	1.2	0.5	1.8	25	850	630	500
50	2.5	1.2	0.5	1.8	26	1,000	700	500
70	2.5	1.2	0.5	1.8	28	1,240	820	500
95	2.5	1.2	0.5	1.8	30	1,540	950	500
120	2.5	1.2	0.5	1.8	31	1,820	1,080	500
150	2.5	1.2	0.5	1.9	33	2,120	1200	500
185	2.5	1.2	0.5	1.9	35	2,520	1,370	500
240	2.6	1.2	0.5	2.0	37	3,180	1,670	500
300	2.8	1.2	0.5	2.1	40	3,850	1,950	500
400	3.0	1.3	0.5	2.3	44	4,800	2,370	500
500	3.2	1.3	0.5	2.4	48	5,960	2,840	500
630	3.2	1.4	0.5	2.5	52	7,450	3,410	600

三核Cu/XLPE/STA/PVCOR AL/XLPE/STA/PVC（表24）

Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	大约电缆重量		标准长度鼓
Conductor 名义区域	绝缘厚度	大约覆盖厚度	装甲电线尺寸	外鞘厚度	大约总直径	铜	铝	标准长度鼓
mm²	毫米	毫米	毫米	毫米	毫米	kg/km		m
10	2.5	1.2	0.2	2.0	37	1,330	1,140	500
16	2.5	1.2	0.5	2.1	40	1,580	1,580	500
25	2.5	1.2	0.5	2.2	42	2,310	1,880	500
35	2.5	1.3	0.5	2.3	45	2,760	2,090	500
50	2.5	1.3	0.5	2.4	48	3,260	2,360	500
70	2.5	1.4	0.5	2.5	52	4,100	2,810	500
95	2.5	1.5	0.5	2.7	56	5,110	3,310	500
120	2.5	1.5	0.5	2.8	60	5,010	3,750	400
150	2.5	1.6	0.5	2.9	63	7,050	4,250	400
185	2.5	1.7	0.5	3.0	67	9,320	4,820	400
240	2.6	1.8	0.5	3.2	73	10,530	5,920	300
300	2.8	1.9	0.5	3.4	79	12,730	6,940	300
400	3.0	2.0	0.8	3.7	89	16,620	9,240	200
500	3.2	2.1	0.8	4.0	98	20,550	11,070	200

特征

铜导体：

高电导率以进行有效的电力传输。
出色的机械强度和耐用性。
适用于重型应用。

XLPE绝缘（交联聚乙烯）：

提供出色的热和电性能。
对热，化学物质和水分的高电阻。
与PVC绝缘材料相比，在较高的温度下有效运行。

钢丝武装：

提供了卓越的机械保护，以防止外部压力，例如撞击，压碎和磨损。
在恶劣环境（包括地下或工业环境）中增强电缆的耐用性。

电压等级：

专为中型电压应用设计高达6KV。

重型结构：

为了承受极端条件而建立，使其非常适合工业，采矿和户外设施。

遵守：

符合IEC，BS或ASTM等国际标准，以确保安全和可靠性。

申请

工业工厂： 适用于工厂，炼油厂和化学工厂中的配电。
采矿作业： 非常适合具有高机械应力的崎环境。
地下装置： 防止水分和物理损害。
可再生能源项目： 在风电场和太阳能发电厂中用于可靠的电力传输。
基础设施项目： 适用于电网，隧道和建筑工地。

优势

高耐用性： 钢丝装甲可确保在艰难条件下长期性能。
有效的电力传输： 铜导体和XLPE绝缘材料最大程度地减少了能量损耗。
安全性： XLPE绝缘材料对短路和电气故障提供了极好的阻力。
灵活性： 可用于固定装置或机械应力的关注点。

技术规范

电压等级： 6KV（6000伏）
导体材料： 铜（2级搁浅）
绝缘材料： XLPE（交联聚乙烯）
武装： 钢丝装甲（SWA）
护套： PVC或LSZH（低烟雾零卤素）以进行额外保护
温度范围： -20°C至 +90°C（工作）
标准： IEC 60502，BS 5467或同等学历

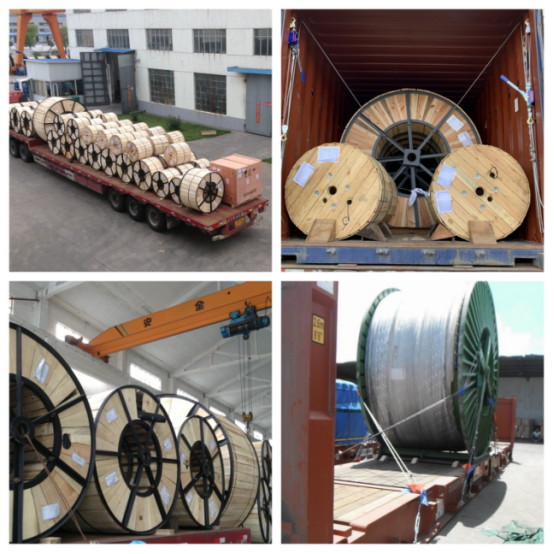

包装和运输

标准包装：木制卷轴或线圈（长度为100m-5000m长）。

- 保护：防湿包装，令人震惊的托盘。

- 标签：清除电压评级，认证和批量代码。

- 运输合规：IEC 60228用于运输过程中的机械保护。
