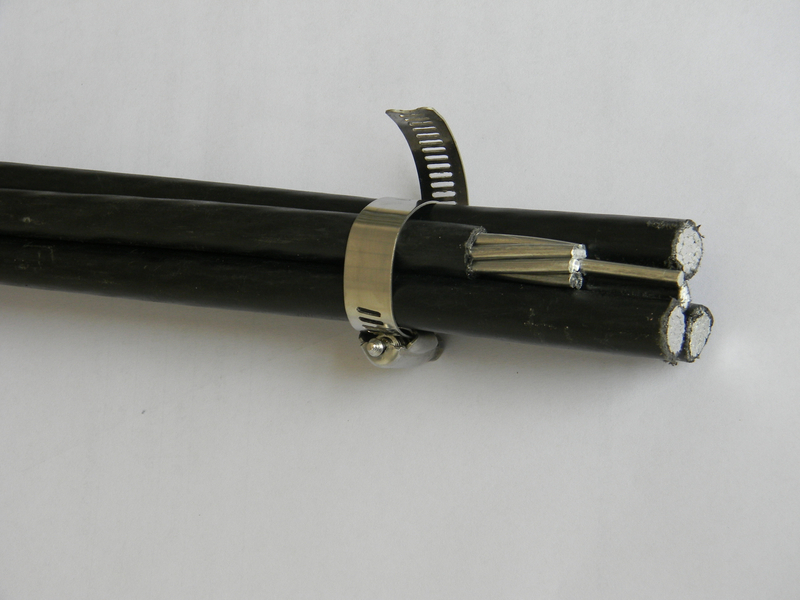

0.6/1KV航空捆绑电缆（ABC）符合用于多功能应用的标准NFC33-209

5 0 评价

产品简介：
符合标准NFC 33-209的0.6/1KV航空捆绑电缆（ABC）设计用于多功能开销电源分配应用。该电缆具有可靠的双链结构，并具有XLPE/PE/PVC绝缘材料，可确保在恶劣环境中高风化阻力和耐用性。它适用于城市网格，农村电气化和街道照明系统，它集成了铝合金允许导体，以增强机械强度和长期可靠性。

数量：
状态：





询价加入询价篮

1。建筑与材料：

相/中性非通信导体： 铝（AL），横截面区域范围为16mm²至150mm²

1

.
中性信使导体： 铝合金（AAAC），可用于优质的拉伸强度和耐腐蚀性

1

.
绝缘： XLPE，PE或PVC选项，针对紫外线和极端天气优化

1

.
标准合规性： NFC 33-209，BS 7870-5，GB/T 12527和IEC 60502

1

.

2。技术规格表：

导体面积（mm²）最大	线数	。直流电阻（ω/km）	导体直径（mm）	分钟。断裂负载（kN）	总直径范围（mm）
16	7	1.91	4.6–5.1	1.9	7.0–7.8
25	7	1.20	5.8–6.3	3.0	8.6–9.4
35	7	0.868	6.8–7.3	-	10.0–10.9
54.6（Messenger）	7	0.63	9.2–9.6	16.6	12.3–13.0
70（Messenger）	7	0.50	10.0–10.2	20.5

0.6/1KV 空中束 电缆（ABC）（标准 NFC33-209）

型号

阶段号/迪亚。

xlpe

中立号/迪亚。

xlpe

EP No./Dia。

xlpe

毫米

3*35+54.6aaac+16 3*70+54.6aaac+2*16

7/2.52

12/2.72

1.60

1.80

7/3.15

1.60

7/1.70

1.20

3。包装和服务：

包装： 木鼓（标准尺寸：1100mm³）或定制包装有100–1,000m卷轴可用

1

.
支持： 包括现场技术援助，安装指导和安装后测试

1

.

4。申请：
适合城市，农村和工业环境中高架电力传输的理想选择，尤其是在高机械压力和环境抵抗力至关重要的情况下

1

.

注意： 有关完整的技术详细信息或自定义规格，请参阅原始产品文档

1

.

翻译指南：

在引言和描述中都强调了“风化阻力”和“机械强度”。
重点遵守NFC 33-209作为需要欧洲或国际标准的市场的关键认证。
使用该表展示核心技术参数，以通过工程师或采购团队进行快速比较。

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996 第5部分D，AMKA（SFS 2200）。

施工：相导体：具有XLPE绝缘的铝制导体。

中性信使：铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装： 即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		绝缘厚度		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.4	±0.05	1.4		7.1	7.3	70
25	5.9	±0.02	1.4		8.3	9.1	95
35	6.9	±0.02	1.6		9.7	10.5	115
50	8.1	±0.25	1.6		10.8	11.8	140
70	9.7	±0.25	1.8		12.8	13.8	180
120	12.8	±0.30	2.0		16.2	17.4	250

* 定义为环境温度为25℃ ，最高温度为70℃。

横截面	导体直径		绝缘厚度		核心直径		当前的承载能力	打破负载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
25	5.9	±0.02			5.5	6.3		7.4
35	6.9	±0.02			6.5	7.3		10.3
50	8.1	±0.25			7.6	8.6		14.2
70	9.7	±0.25			9.2	10.2		20.6
95	11.4	±0.30			10.8	12.0		27.9

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
1×16+25	15
3×16+25	22
4×16+25	22
3×25+35	26
4×25+35	26
3×35+50	30
3×50+70	35
3×70+95	41
3×120+95	47

LV-ABC线带有绝缘中性信使

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996第6部分E，AMKA（SFS 2200）

结构：具有XLPE 绝缘的铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装：即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	打破负载
（mm²）	最小。	最大限度。	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

*定义为环境温度为30℃和最高。导体温度为90℃。

中性信使导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

*定义为环境温度为30℃，最大导体温度为90℃。

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
3×25+54.6	30.0
3×35+K×16+54.6	33.0
3×50+K×16+54.6	36.0
3×70+K×16+54.6	37.5
3×70+K×25+54.6	40.0
3×70+K×16+70	41.0
3×95+K×16+70	44.0
3×120+K×16+70	46.0
3×120+K×16+95	47.0
3×150+K×16+70	48.0
3×150+K×16+95	49.0

*注意：k公共照明导体的数量（k可以等于0.1.2.或3）。
