0.6/1KV航空捆绑电缆（ABC）遵守澳大利亚/新西兰标准可靠安装

5 0 评价

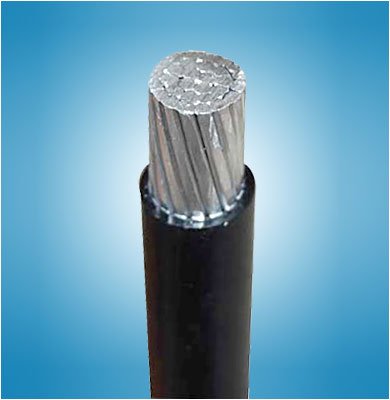

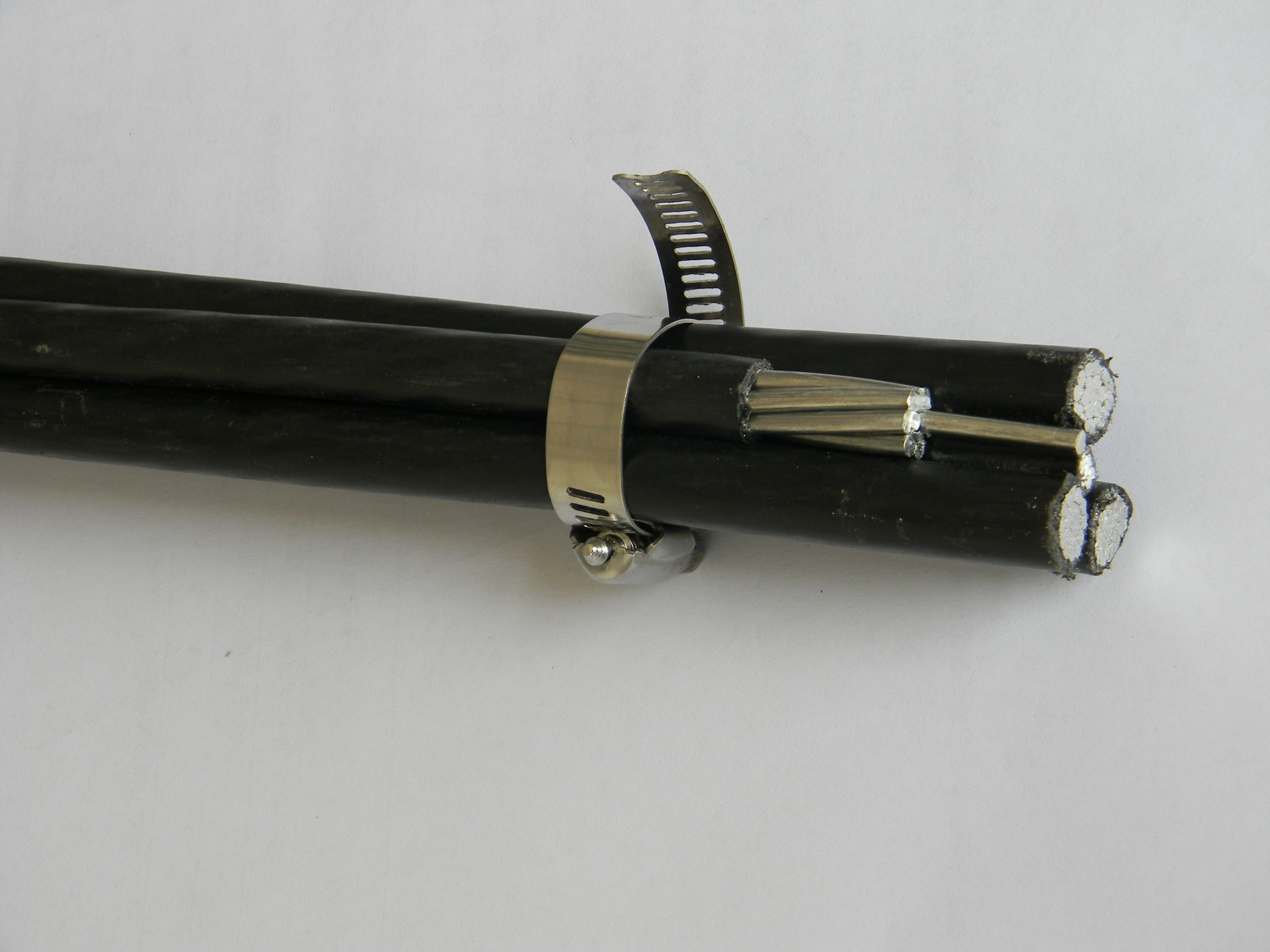

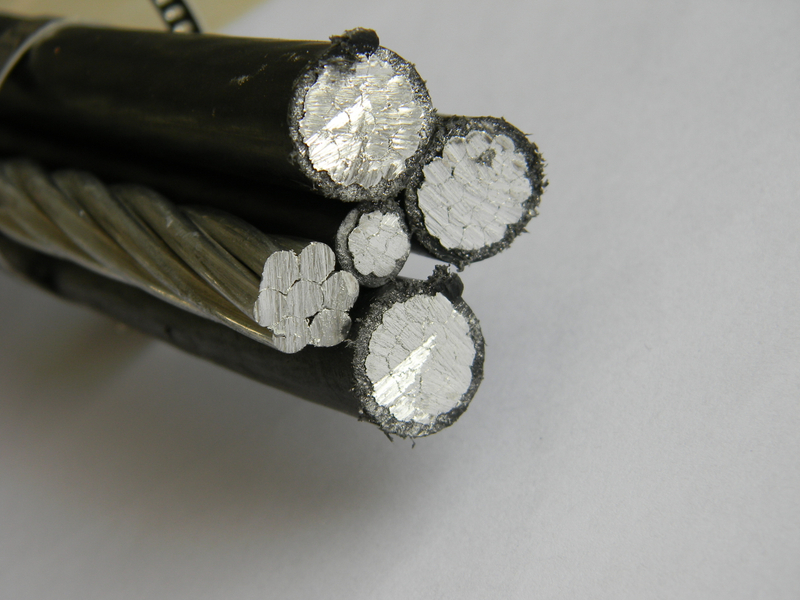

0.6/1KV航空捆绑电缆（ABC）
我们的空中捆绑电缆（ABC）专为可靠的间接费用发电机分配而设计，符合AS/NZS 3560.1标准，可在澳大利亚和新西兰气候中确保耐用性，安全性和出色性能。这款电缆非常适合农村和城市电力网络，结合了防紫外线的绝缘材料，防腐蚀设计和易于安装，以降低维护成本并提高网格可靠性。

数量：
状态：





询价加入询价篮

产品描述

关键功能

合规性：完全符合 AS/NZS 3560.1 ，并经过测试以满足IEC 60502-1的国际可靠性。
耐候性：紫外线稳定的XLPE绝缘材料可承受极端温度（-40°C至 +90°C），并长时间暴露于日光下。
机械强度：铝合金导体（AAAC）提供高抗拉力强度，抵抗下垂和物理损害。
安全性：集成的中性信使电线可确保接地合规性并降低安装复杂性。
腐蚀保护：导体上的抗氧化涂层可防止沿海或高湿度区域的降解。

申请

农村，郊区和工业区的高架发电机分布。
可再生能源项目（太阳能农场，风力涡轮机）。
建筑工地的临时电源。

技术规格表

参数	规格
标准	AS/NZS 3560.1，IEC 60502-1
额定电压	0.6/1kV
导体材料	铝合金（AAAC） /铝（AAC）
绝缘材料	抗紫外线的交联聚乙烯（XLPE）
夹克材料	黑色HDPE（高密度聚乙烯）
核心配置	3/4/5芯 +集成的中性信使电线（可选）
温度范围	-40°C至 +90°C
最小弯曲半径	10×电缆直径
抗拉强度	≥120MPa（AAAC） /≥60MPa（AAC）
火灾性能	燃烧器（IEC 60332-1）

可用尺寸

模型	导体尺寸（MM²）	绝缘厚度（mm）	总直径（mm）	约重量（kg/km）
ABC-3×16+NM16	16	1.4	22.5	320
ABC-4×25+NM25	25	1.6	28.0	480
ABC-5×50+NM50	50	2.0	35.5	820

0.6 / 1 KV 航空束电缆（ ABC ）（澳大利亚/新西兰 S Tandard ）

名义区域	数字/直径。	绝缘厚度
mm²	毫米	毫米
2/4*16	7/1.72	1.3
2/3/4*25	7/2.20	1.3
2/3/4*35	7/2.58	1.3
2/3/4*50	7/3.00	1.5
4*70	19/2.1	4.5
1/4*95	19/2.58	1.7
4*120	19/2.9	1.7

为什么选择我们的ABC电缆？

经过认证的质量：由SGS独立测试和Intertek符合AS/NZS 3560.1合规性。
长期使用寿命：在沿海，沙漠和高山地区进行30多年可靠的运营。
易于安装：与传统布线相比，预组装捆绑包将劳动时间降低40％。
可持续性：可回收材料与澳大利亚的清洁能源计划保持一致。

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996 第5部分D，AMKA（SFS 2200）。

施工：相导体：具有XLPE绝缘的铝制导体。

中性信使：铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装： 即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		绝缘厚度		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.4	±0.05	1.4		7.1	7.3	70
25	5.9	±0.02	1.4		8.3	9.1	95
35	6.9	±0.02	1.6		9.7	10.5	115
50	8.1	±0.25	1.6		10.8	11.8	140
70	9.7	±0.25	1.8		12.8	13.8	180
120	12.8	±0.30	2.0		16.2	17.4	250

* 定义为环境温度为25℃ ，最高温度为70℃。

横截面	导体直径		绝缘厚度		核心直径		当前的承载能力	打破负载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
25	5.9	±0.02			5.5	6.3		7.4
35	6.9	±0.02			6.5	7.3		10.3
50	8.1	±0.25			7.6	8.6		14.2
70	9.7	±0.25			9.2	10.2		20.6
95	11.4	±0.30			10.8	12.0		27.9

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
1×16+25	15
3×16+25	22
4×16+25	22
3×25+35	26
4×25+35	26
3×35+50	30
3×50+70	35
3×70+95	41
3×120+95	47

LV-ABC线带有绝缘中性信使

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996第6部分E，AMKA（SFS 2200）

结构：具有XLPE 绝缘的铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装：即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	打破负载
（mm²）	最小。	最大限度。	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

*定义为环境温度为30℃和最高。导体温度为90℃。

中性信使导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

*定义为环境温度为30℃，最大导体温度为90℃。

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
3×25+54.6	30.0
3×35+K×16+54.6	33.0
3×50+K×16+54.6	36.0
3×70+K×16+54.6	37.5
3×70+K×25+54.6	40.0
3×70+K×16+70	41.0
3×95+K×16+70	44.0
3×120+K×16+70	46.0
3×120+K×16+95	47.0
3×150+K×16+70	48.0
3×150+K×16+95	49.0

*注意：k公共照明导体的数量（k可以等于0.1.2.或3）。
