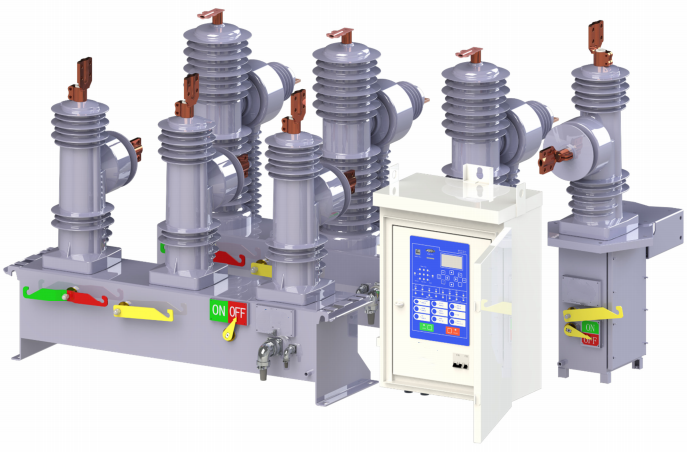

MV户外真空隐居器
单相位层官和三个相位
最多38 kV，25 ka和1250 A用于户外
杆安装或变电站安装
可靠性和过电流保护
符合IEC/ANSI标准
提供了定制的制造
整个设计，组装，测试的解决方案...
对安全和可靠性负责解决的解决方案
广泛的产品，简单的业务和方便的安装
服务环境
气温：
湿度：
高于海平面：
最高温度： +85℃;
最低温度：-45℃
每月平均湿度95％；
每日平均湿度为90％。
最大安装高度：2500m或更高。
环境空气显然不会被腐蚀性和易燃气体，蒸气等污染。没有频繁的暴力震动

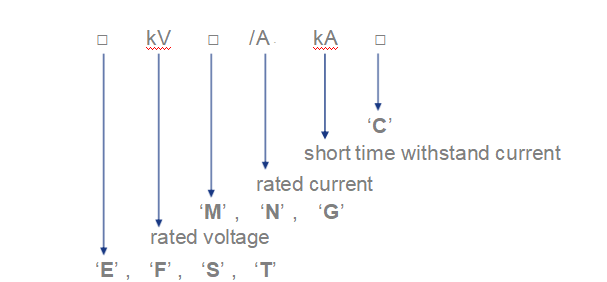

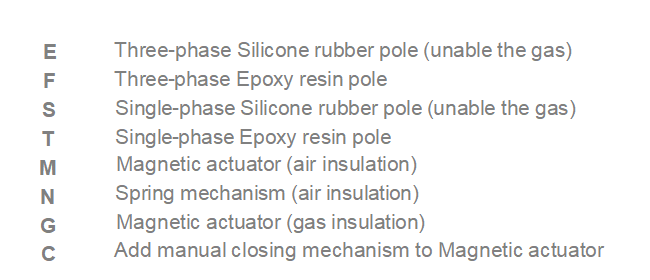

1。单相隐形器仅适用于磁执行器
注意：2。在必要时无法手动关闭磁执行器，添加“ C”
3。硅胶橡皮杆不能充满气体
N | 物品 | 单元 | 数据 | ||||
1 | 额定最大电压 | KV | 15 | 27 | 38 | ||
2 | 额定最大电流 | A | 400/630/800/1250 | ||||
3 | 额定频率 | 赫兹 | 50/60 | ||||
4 | 额定短路断电电流 | ka | 12.5/16/20/25* | ||||
5 | 额定峰值可承受电流 | ka | 31.5/40/50/63* | ||||
6 | 额定1分钟功率频率 承受电压（干/湿） | KV | E | 28/36 | 60 | 70 | |
F | 36/50 | 65 | 85 | ||||
G | 45/55 | 70 | 90 | ||||
7 | 额定闪电冲动电压 | KV | E | 95 | 125 | 170 | |
F | 110 | 140 | 185 | ||||
G | 120 | 150 | 195 | ||||
8 | 操作序列 | s | N | C-0.3-CO-180-CO | |||
M | C-0.5-CO-2-CO-5-CO | ||||||
9 | 机械生活 | n | N | 10000 | |||
M | 30000 | ||||||
10 | 电源和操作电压 | V | 110/220，定制 | ||||
11 | 电流变压器的比率 | A | 400/1，自定义 | ||||
12 | 电压传感器数量 | n | E | ≤3 | |||
F | ≤6 | ||||||
13 | 开放时间 | 多发性硬化症 | N | ≤50 | |||
M | ≤30 | ||||||
14 | 关闭时间 | 多发性硬化症 | N | ≤60 | |||
M | ≤40 | ||||||
15 | 最小蠕变距离 | mm/kv | 31，4级 | ||||
16 | 相之间的最小距离 | 毫米 | 360 | 380 | 435 | ||
17 | 潜在变压器 | V | 110/220，定制 | ||||
18 | 电缆长度 | m | 6、8、12，定制 | ||||
19 | 电缆夹 | E | 2孔NEMA | ||||
F | 4洞NEMA | ||||||
20 | 避雷器 | n | ≤6 | ||||
21 | 安装类型 | 单 /双列 | |||||
N | 物品 | 单元 | 数据 | |||
1 | 额定最大电压 | KV | 8.6 | 15.6 | 21.9 | |
2 | 额定最大电流 | A | 400/630/800/1250 | |||
3 | 额定频率 | 赫兹 | 50/60 | |||
4 | 额定短路断电电流 | ka | 12.5/16/20/25* | |||
5 | 额定峰值可承受电流 | ka | 31.5/40/50/63* | |||
6 | 额定1分钟功率频率 承受电压（干/湿） | KV | E | 28/36 | 60 | 70 |
F | 36/50 | 65 | 85 | |||
G | 45/55 | 70 | 90 | |||
7 | 额定闪电冲动电压 | KV | E | 95 | 125 | 170 |
F | 110 | 140 | 185 | |||
G | 120 | 150 | 195 | |||
8 | 操作序列 | s | M | C-0.5-CO-2-CO-5-CO | ||
9 | 机械生活 | n | M | 30000 | ||
10 | 电源和操作电压 | V | 110/220，定制 | |||
11 | 电流变压器的比率 | A | 400/1，自定义 | |||
12 | 电压传感器数量 | n | E | ≤1 | ||
F | ≤2 | |||||
13 | 开放时间 | 多发性硬化症 | M | ≤20 | ||
14 | 关闭时间 | 多发性硬化症 | M | ≤30 | ||
15 | 最小蠕变距离 | mm/kv | 31，4级 | |||
17 | 潜在变压器 | V | 110/220，定制 | |||
18 | 电缆长度 | m | 6、8、12，定制 | |||
19 | 电缆夹 | E | 2孔NEMA | |||
F | 4洞NEMA | |||||
20 | 避雷器 | n | ≤2 | |||
21 | 安装类型 | 单 /双列 | ||||
22 | 3相组合 | 提供 | ||||

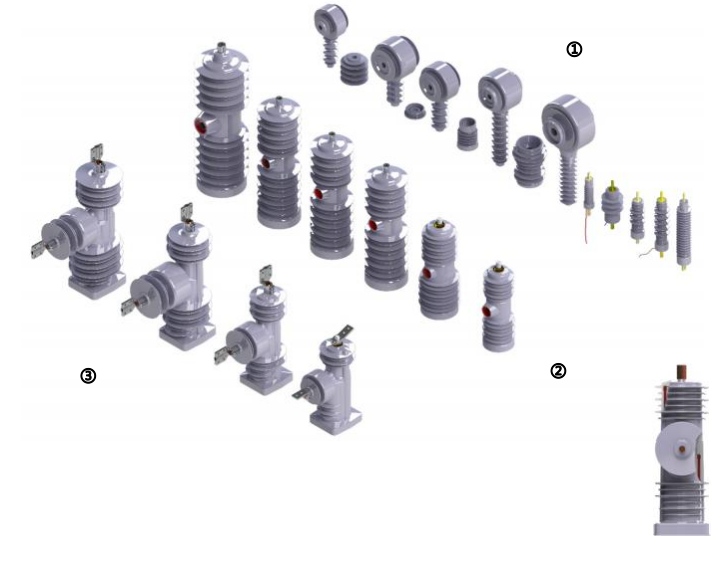

环氧树脂杆：
采用APG技术，
提高整个绝缘和风化性能
尖端进端终端直接连接到Interupter降低功率损失
易于质量控制和维护的集成设计
它配备了两个电压传感器，一个用于测量传入侧的电压，另一个用于测量外向侧的电压。
有机硅橡胶杆：
杆的组合，更灵活的搭配，经济。
外部模块化设计，
居住者的真空膜插入物插入环氧树脂固体极点，并用高可靠，稳定的材料涂有外部涂层：
氟化硅硅橡胶（γ-三氟丙基甲基多硅氧烷）
具有出色的电绝缘材料，耐候性，臭氧，生物惯性，
CT，VS，KKG，绝缘张力杆（超高精度）
CT：准确性：±0.5％比：200/400/800 -1容量：1.5VA/2.5VA/5VA VS：屏蔽4-导体电缆连接，准确性：±1％，比率：1000/1隔热张力杆：Afrp&Titenium Alloy：Afrp&Titanium Alloy

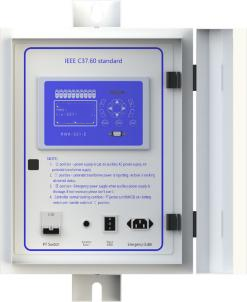

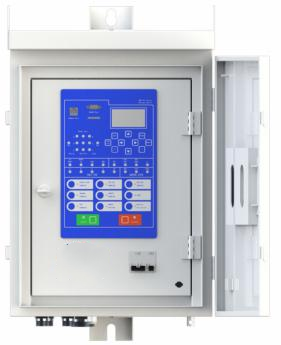

控制器
旗舰控制器 经济控制器
使用可选的继电器保护和用户选择的逻辑：
+瞬时的电流保护。
+计时 - 电流保护
+电流保护的负序列。
+定向 - 电流保护（*）。
+超电压保护。/以电压保护。
+可编程保护继电器曲线总计10个NOS ANSI/IEC曲线。
+冷负载拾取保护TCC +热线标签
+地球保护EF/SEF +区域序列坐标
+可以自定义更多继电器功能。
使用可选的通信协议和用户选择的I/O端口：
RS -232和RS -485端口支持。
DNP3.0通信协议支持（*）。
Modbus通信协议是可选的（*）。
IEC 60870 -5 -101通信协议支持。
IEC 60870 -5 -104通信协议支持。（*）。
隐居者可以通过GPRS（或GSM）调制解调器与英语或指定语言（*）进行通信。具有可选的用户功能。
额定电流，系统相电流。
额定电压，系统相电压和次级低压电源电压。频率，功率（KWH），反应力（KV ARH），功率因数。
使用可选的重叠间隔，用于用户预处理：
收集时间设置支持。
死时间设定支持。
随着事件记录功能：
SOE 10000操作记录。
故障记录和正常操作记录。
注意：（*）均值应由制造商根据需要定制。
