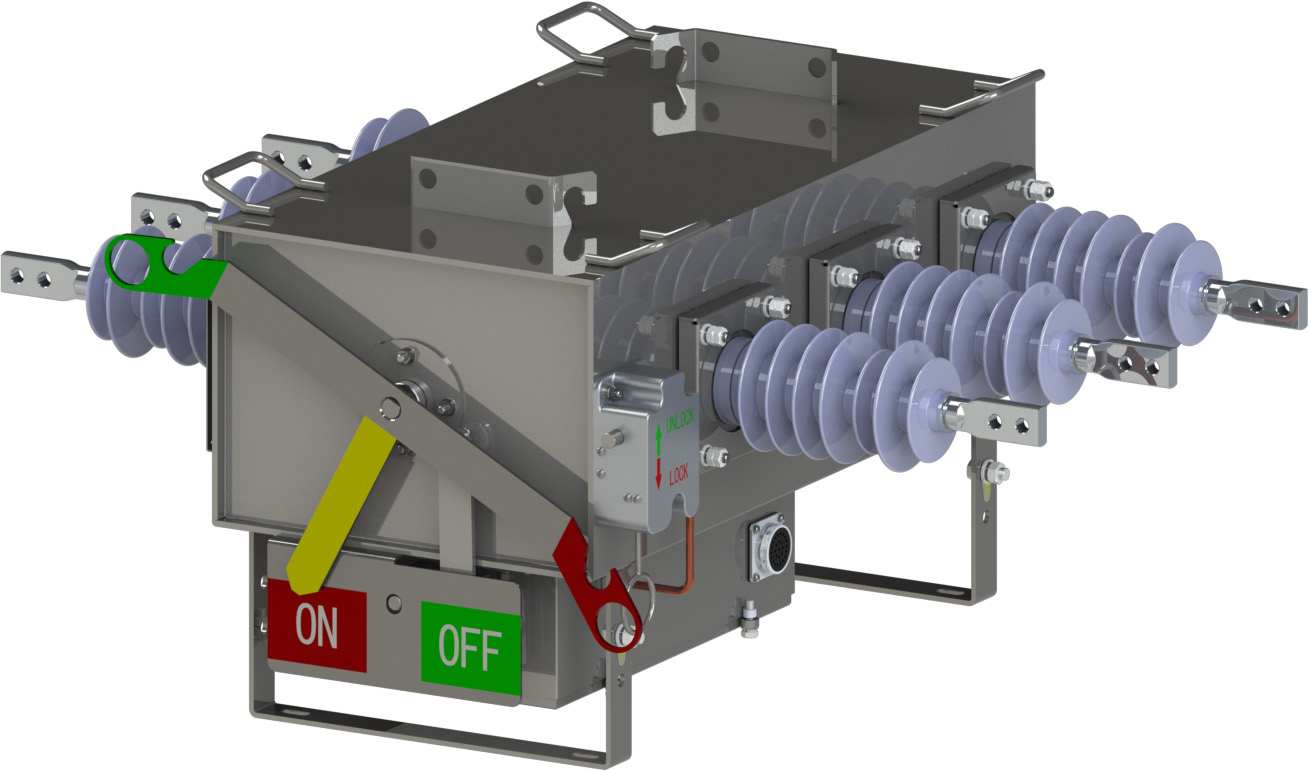

杆安装的SF6负载断裂开关手册/机动
6KV，….40.5kV，400a，.. 630，….1250a
提供了定制的制造
整个设计，组装，测试的解决方案
●摘要
RPS是SF6绝缘的，室外固定的负载断裂开关系列，用于开销线，特别是
设计用于现代遥控分配自动化系统。 RPS提供可靠的维护
即使在最苛刻的气候条件下，包括盐大气，腐蚀性工业的自由运营
污染，雪和冰。它具有出色的负载破坏和故障，使能力满足隔离
指定的负载断路开关的要求。接地的金属储罐可防止所有可能的泄漏电流

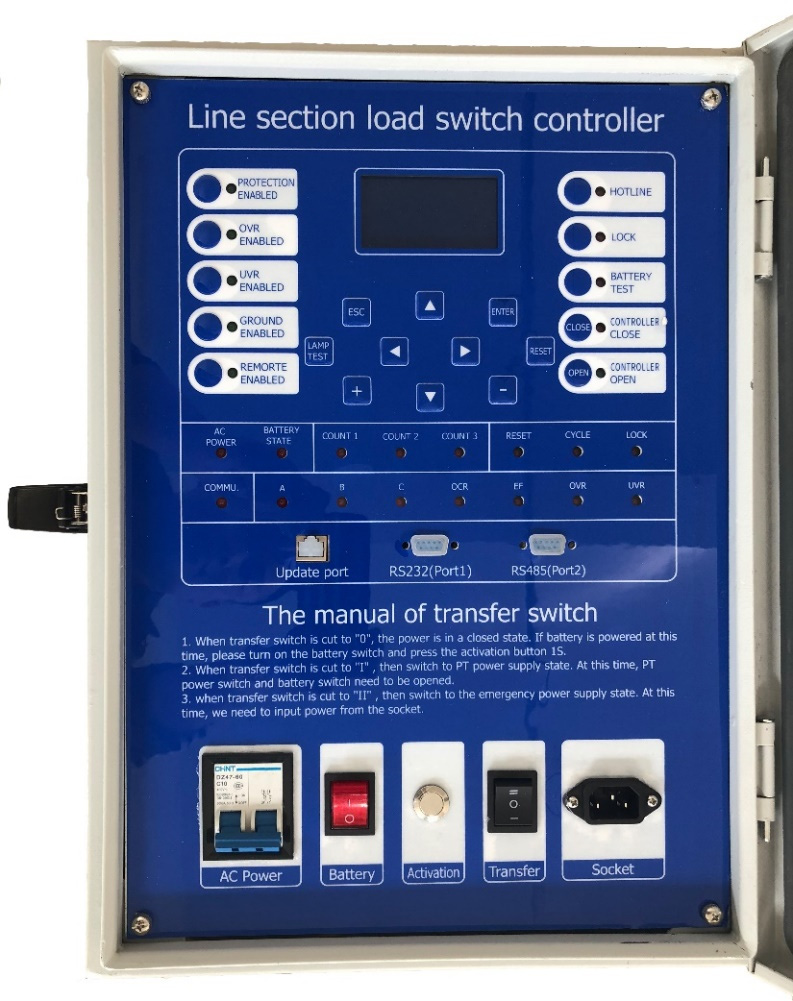

开关。 RP可以手动操作或用于升级的本地和远程电气控制的电动机。
●服务环境
1.空气温度：最高温度： +85℃;最低温度：-45℃
湿度：每月平均湿度95％；每日平均湿度为90％。
海拔高度：最大安装高度：高2500m或更高。
环境空气显然不会被腐蚀性和易燃气体，蒸气等污染。没有频繁的暴力震动
●提供
额定当前范围的可选类别：
- 型RPS 15，评级为6-20 kV，400a，16 kaup至1250a，20ka;
- 型RPS 27，22-27 kV，400a，16 kaup至1250a，20ka;
- 型RPS 38，评级为30-40.5 kV，400a，16 kaup至1250a，20ka;
使用可选类的不同网格应用程序安装：
部分功能（部分）
50瞬时/确定的时间过电流（P.OC）
51阶段时流（P.Fast曲线/P.Delay曲线）
超载（N.Fast Curve/N.Delay曲线）
50N残留地面瞬时/确定的时间过电流（G.OC）
51N残留的接地时间流动（G.Fast曲线/G.Delay曲线）
50SEF敏感的地球断层（SEF）
51c冷负荷（冷负荷）
TRSOTF Switch-Onto Fault（SOTF）
59（电压） （伏特）
27电压（伏特伏特）
监视功能：
初级/次级和地球电流
方向
主要/次级线和相电压
明显的力量和功率因数
真实和反应力
历史需求记录
正相序电压和电流
负相序电压和电流
零相序列电压
频率
二进制输入/输出状态
跳闸电路健康/失败
时间和日期
故障记录
事件记录
● RPS功能
高质量的3毫米不锈钢用于储罐，该钢旨在其最大鲁棒性和
最小焊接线以最大程度地减少腐蚀，特别是为了保证
操作人员即使具有内部弧故障在储罐的最大故障容量下，RPS可以
承受内部故障而无需排气热气。
独立的弹簧操作机制采用Rockwill®专利 螺旋弹簧，提供保证的负载
断裂故障通过确保开关的开放速度和关闭速度来使能力。
RPS提供了直接连接到开关操作的光反射位置指示器
轴提供清晰且明确的开关位置指示。指标由光反射材料制成，这是
即使在雨中，也很容易从地面上看到。
● RPS的主要新优势
提供特殊设计手册关闭设备技术具有自己的专利，适用于普通和
情况不正常。闭合速度（时间）符合IEC62271-100。
此功能可以抵消磁执行器断层，而执行器无法正常工作，这将导致重大事故。
耐腐蚀的复合衬套
手动锁定机构（包括钩棒）
可靠的住房
O/C指示器（由光反射材料制成），
操作柜台，气体密度量表很容易
从地面可见。
高级和集成的氦泄漏检测
和填充设备，可确保SF6泄漏
每年严格每年的开关小于0.1％。
电动驱动，在现场轻松改装到
手动操作单元。
● RPS的蠕变距离
终端到地面 | 5KV BIL 95/110KV | 27KV BIL125/150KV | 38KV BIL 170/200kV |
复合衬套 | 564毫米 | 840mm | 1400mm |
瓷衬套 | 556毫米 | 708mm | 1250mm |
●当前的变压器和电压传感器
零件号 | RPS-15 | RPS-27 | RPS-38 | |||
手动的 | 机动 | 手动的 | 机动 | 手动的 | 机动 | |
当前的变压器 | / | 3 | / | 3 | / | 3 |
电压传感器 | / | 3/6 | / | 3/6 | / | 3/6 |
注意：当前的变压器和电压传感器可以根据要求定制。
●参考标准
IEC 62271-1 IEC62271-102 IEC 62271-103
高压开关设备和控制设备。第103部分：额定电压高于1 kV的开关，直至52 kV

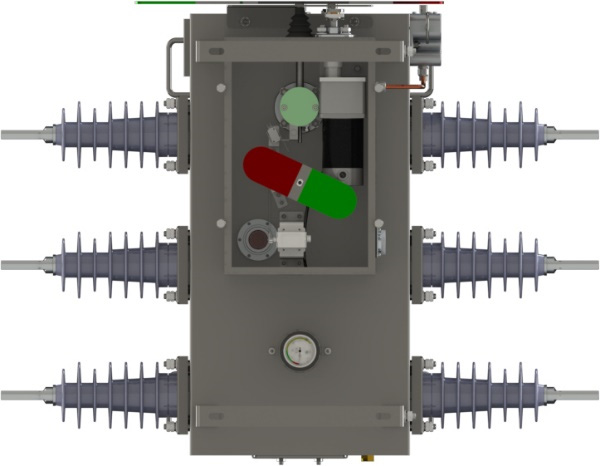

正面：颜色清晰的O/C指示器
● 主要技术数据
