10kV铝制导体PE绝缘航空电缆（JKLY）用于城市基础设施

5 0 评价

10kV航空电缆（JKLY）结合了铝制导体和PE绝缘材料，以实现城市和建筑环境中高性能的高度架空电源分布。它非常适合建筑物附近的道路，大路和基础设施，可确保在苛刻的环境中的可靠性。

数量：
状态：





询价加入询价篮

产品描述

10kV铝制导体PE绝缘航空电缆JKLY是一种专门针对城市基础设施设计的高性能架空电动传输解决方案。该电缆旨在满足现代城市的严格需求，其核心具有滞留的铝制导体，以其出色的电导率和轻量级特性而闻名，这大大降低了安装成本和支撑结构上的机械压力。将导体包裹在优质的聚乙烯（PE）绝缘层中，可提供优质的电绝缘，耐候性和化学稳定性。

JKLY电缆遵守螺旋分销系统的国际标准，确保可靠的电力传输在10kV电压水平上。它的紧凑设计和耐用的结构使其非常适合在复杂的城市景观中导航，那里的空间通常受到限制，环境因素（例如湿度，温度波动和空气污染）很普遍。该电缆具有光滑的外表面制造，以最大程度地减少冰雪的积雪，从而进一步提高了其在不同气候条件下的操作可靠性。

特征

轻量级和成本效益：与铜替代品相比，铝制导体减少了电缆的整体重量，从而降低了运输成本并简化了安装过程。这也减少了塔和电线杆上的负载，从而延长了其使用寿命。

优质的绝缘性能：PE绝缘层具有出色的介电强度，可防止电气泄漏和短路。它具有抗紫外线辐射，臭氧和化学腐蚀的能力，即使在恶劣的城市环境中，也可以确保长期性能。

天气弹性：经过设计，可承受-40°C至 +70°C的极端温度，电缆在冰冻的冬季和炎热的夏季中保持灵活且功能性。它的耐水性能防止了进水，这是潮湿的城市地区常见问题。

易于安装：滞留的铝制导体具有灵活性，从而使长距离易于操作和绳子。电缆的光滑表面可减少安装过程中的摩擦，从而最大程度地减少了绝缘损伤的风险。

环境友好：PE绝缘材料无毒且可回收，与全球可持续性目标保持一致。电缆的长寿命减少了对频繁更换的需求，从而最大程度地减少了环境影响。

应用

城市电源分配：适合可靠电源至关重要的居民区，商业区和工业区的高架电源线。

郊区网络：用于将郊区社区连接到主要城市电力网格，以确保稳定的电力在中等距离内。

临时功率解决方案：由于其易于安装和便携性，适用于建筑工地，室外活动和应急电源设置。

街道照明系统：驱动路灯和公共照明网络，这要归功于其能够承受户外元素并提供一致性的能力。

翻新项目：在城市改造项目中很容易替换过时的高架电缆，从而提高了能源效率和系统可靠性。

常问问题

问：Jkly电缆的最大跨度长度是多少?

答：最大跨度取决于环境条件和导体的大小，但通常从50到100米的范围为最佳性能。

问：PE绝缘是否可以抵抗动物损伤，例如啮齿动物叮咬?

答：虽然PE并非完全防啮齿动物，但可以在啮齿动物活动较高的区域内使用保护性护套来安装电缆，以提高耐用性。

问：该电缆可以在高盐暴露的沿海地区使用?

答：是的，PE绝缘层和铝制导体旨在抵抗盐腐蚀，使其适用于常规海洋空气暴露的沿海城市环境。

问：Jkly电缆的预期使用寿命是什么?

答：在正常工作条件下，电缆可以持续20 - 30年，具体取决于维护和环境因素。

问：电缆是否符合国际安全标准?

答：是的，它符合相关的IEC和国家标准，以确保城市设施的安全性和可靠性。

名义横截面区域	绝缘的标称厚度	大约。	最大导体在20℃	最小电缆的损坏负载	大约完成电缆的重量
mm²	毫米	毫米	Q/km	N	kg/km
25	3.4	13.8	1.200	3762	210.0
35	3.4	14.8	0.868	5177	300.8
50	3.4	16.1	0.641	7011	359.8
70	3.4	17.8	0.443	10354	441.0
95	3.4	19.6	0.320	13727	548.0
120	3.4	21.0	0.253	17339	643.0
150	3.4	22.6	0.206	21033	753.6
185	3.4	24.2	0.164	26732	877.3
240	3.4	26.4	0.125	34679	1061.3
300	3.4	28.6	0.100	43349	1263.7

包装和运输

包装： 抗腐蚀涂层的紫外线保护木卷轴。
运输： 可定制的长度，符合国际货运标准。

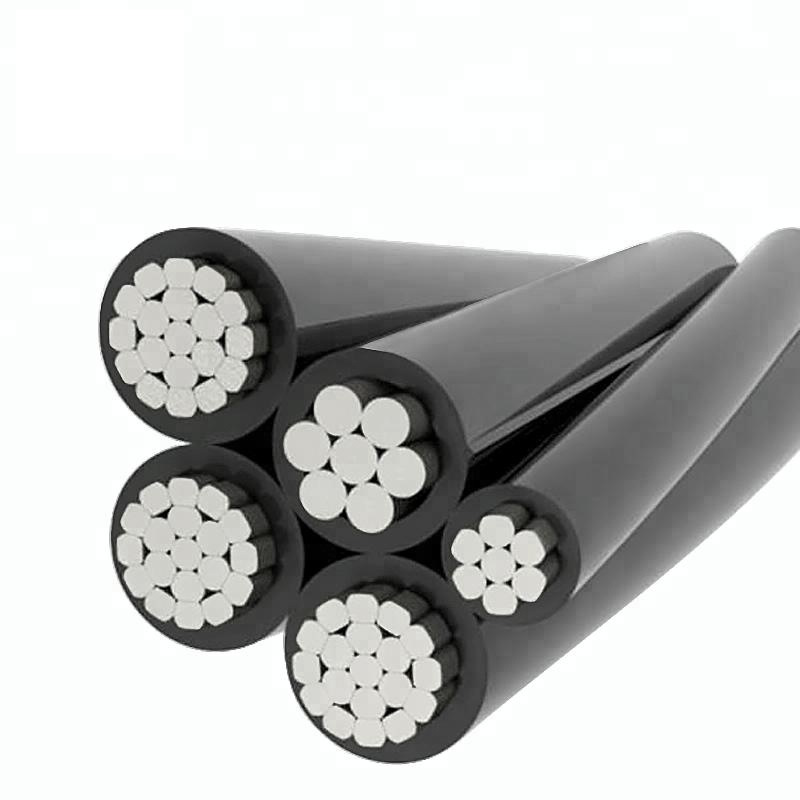

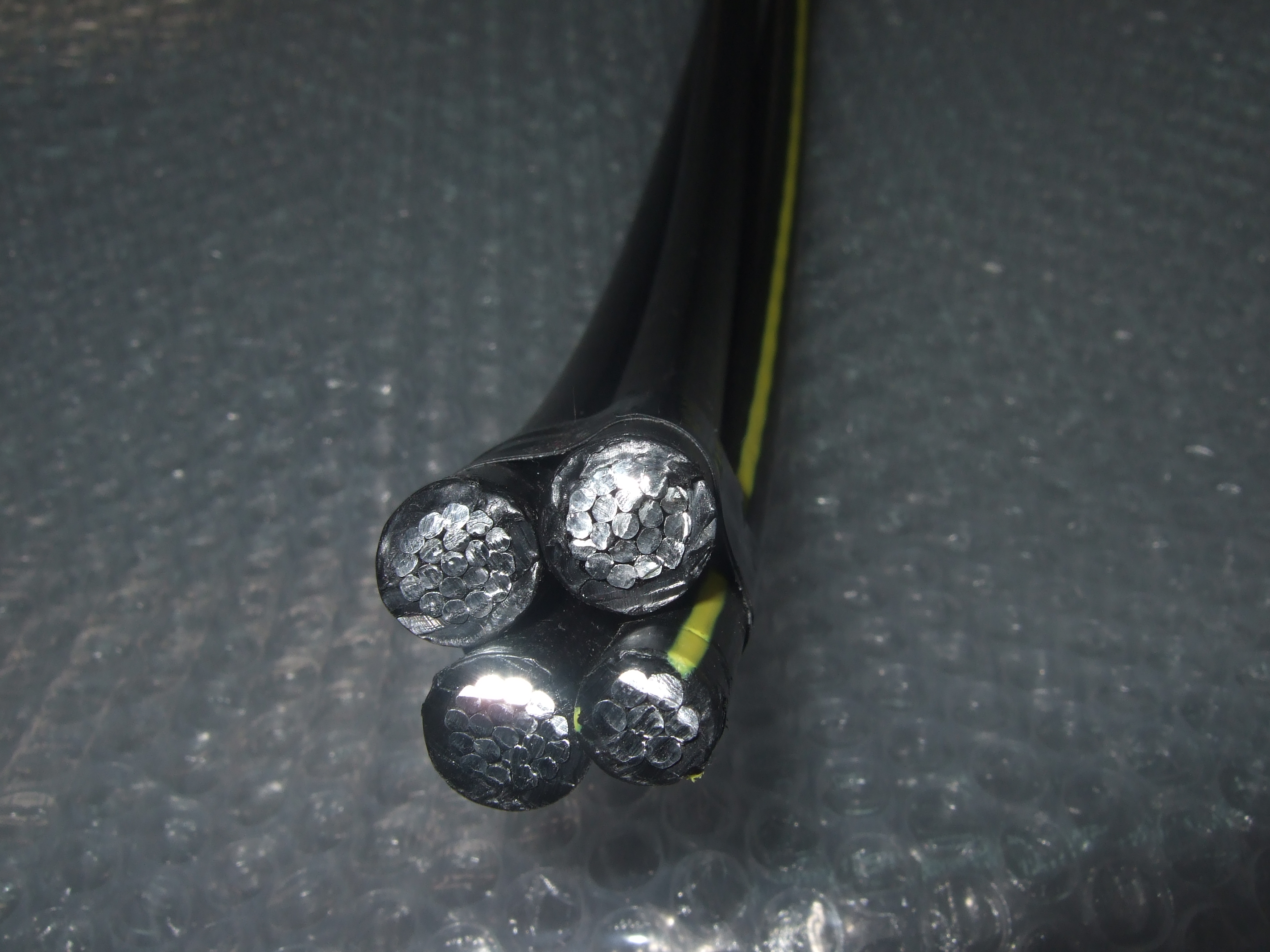

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996 第5部分D，AMKA（SFS 2200）。

施工：相导体：具有XLPE绝缘的铝制导体。

中性信使：铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装： 即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		绝缘厚度		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.4	±0.05	1.4		7.1	7.3	70
25	5.9	±0.02	1.4		8.3	9.1	95
35	6.9	±0.02	1.6		9.7	10.5	115
50	8.1	±0.25	1.6		10.8	11.8	140
70	9.7	±0.25	1.8		12.8	13.8	180
120	12.8	±0.30	2.0		16.2	17.4	250

* 定义为环境温度为25℃ ，最高温度为70℃。

横截面	导体直径		绝缘厚度		核心直径		当前的承载能力	打破负载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
25	5.9	±0.02			5.5	6.3		7.4
35	6.9	±0.02			6.5	7.3		10.3
50	8.1	±0.25			7.6	8.6		14.2
70	9.7	±0.25			9.2	10.2		20.6
95	11.4	±0.30			10.8	12.0		27.9

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
1×16+25	15
3×16+25	22
4×16+25	22
3×25+35	26
4×25+35	26
3×35+50	30
3×50+70	35
3×70+95	41
3×120+95	47

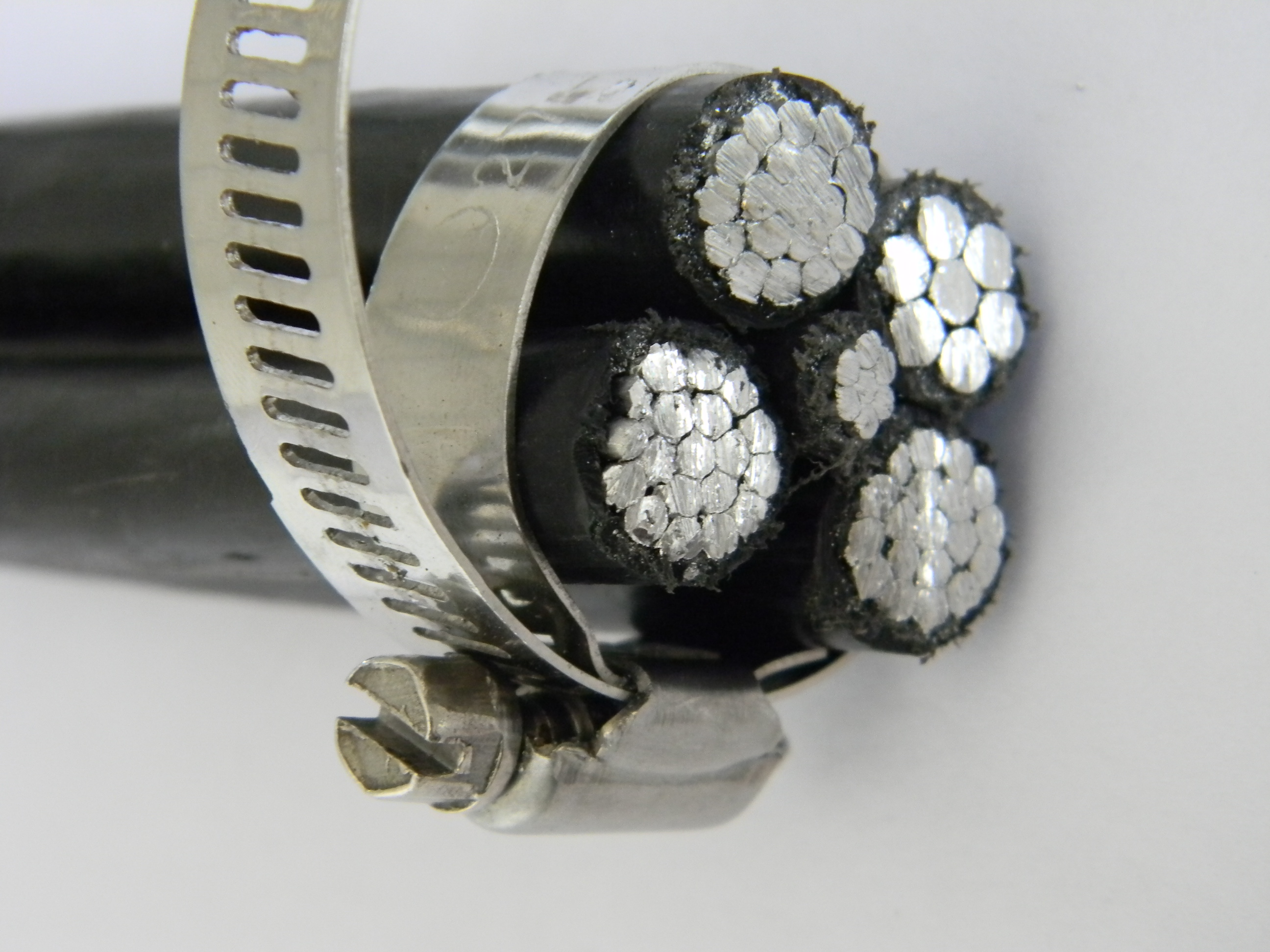

LV-ABC线带有绝缘中性信使

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996第6部分E，AMKA（SFS 2200）

结构：具有XLPE 绝缘的铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装：即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	打破负载
（mm²）	最小。	最大限度。	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

*定义为环境温度为30℃和最高。导体温度为90℃。

中性信使导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

*定义为环境温度为30℃，最大导体温度为90℃。

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
3×25+54.6	30.0
3×35+K×16+54.6	33.0
3×50+K×16+54.6	36.0
3×70+K×16+54.6	37.5
3×70+K×25+54.6	40.0
3×70+K×16+70	41.0
3×95+K×16+70	44.0
3×120+K×16+70	46.0
3×120+K×16+95	47.0
3×150+K×16+70	48.0
3×150+K×16+95	49.0

*注意：k公共照明导体的数量（k可以等于0.1.2.或3）。

上一条:

下一条:

高压航空电缆建筑瓷砖兼容的电源线 PE隔离的铝制导体城市间开销电源解决方案 ABC电缆标准

*验证码

1	导体尺寸	mm²	70	95	185
2	直径超过导体	毫米	9.3-10.2	11.6	16.4
3	介电的厚度	毫米	3.4	3.4	3.4
3	最低点	毫米	2.96	2.96	2.96
4	直径过度绝缘。名义	毫米	16.1-17.0	21.3	25.9
5	半导体核心屏幕上的直径。名义	毫米	18.1-19	23.3	27.9
6	铜带的厚度。	毫米	0.15	1.15	2.15
7	鞘的厚度	毫米	1.8	1.8	1.8
7	最低点	毫米	1.43	1.43	1.51
8	链状大小	mm²	50	50	70
9	束的总直径。	毫米	55.7	67.8	79.2
10	名义质量	kg/m	2.64	3.25	4.65

1	链状大小	mm²	50	70
2	电线数		7	7
3	电线尺寸（直径）	毫米	3.0	3.6
4	每条电线的最小拉伸强度	kn	9.26	13.13
5	休息时伸长。最低限度	%	3.5	4.0
6	保护覆盖的厚度
	名义	毫米	1.2	1.2
	最低点	毫米	0.96	1.96
7	模糊sandvoag e1.250s		21KV/5分钟	21KV/5分钟

1	导体尺寸	mm²	70	95	185
2	直径超过导体	毫米	9.3-10.2	11.6	16.4
3	介电的厚度	毫米	3.4	3.4	3.4
3	最低点	毫米	2.96	2.96	2.96
4	直径过度绝缘。名义	毫米	16.1-17.0	21.3	25.9
5	半导体核心屏幕上的直径。名义	毫米	18.1-19	23.3	27.9
6	铜带的厚度。	毫米	0.15	1.15	2.15
7	鞘的厚度	毫米	1.8	1.8	1.8
7	最低点	毫米	1.43	1.43	1.51
8	链状大小	mm²	50	50	70
9	束的总直径。	毫米	55.7	67.8	79.2
10	名义质量	kg/m	2.64	3.25	4.65

1	链状大小	mm²	50	70
2	电线数		7	7
3	电线尺寸（直径）	毫米	3.0	3.6
4	每条电线的最小拉伸强度	kn	9.26	13.13
5	休息时伸长。最低限度	%	3.5	4.0
6	保护覆盖的厚度
	名义	毫米	1.2	1.2
	最低点	毫米	0.96	1.96
7	模糊sandvoag e1.250s		21KV/5分钟	21KV/5分钟
