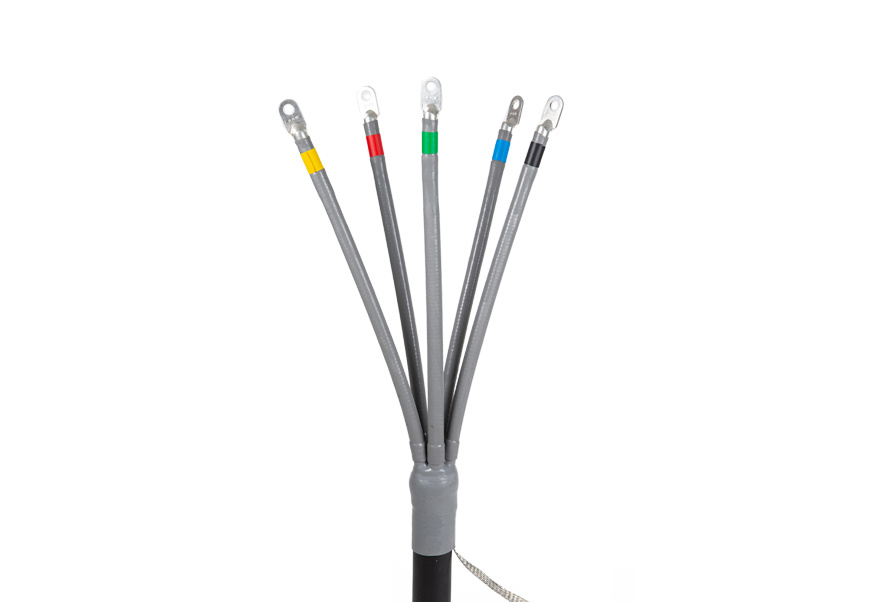

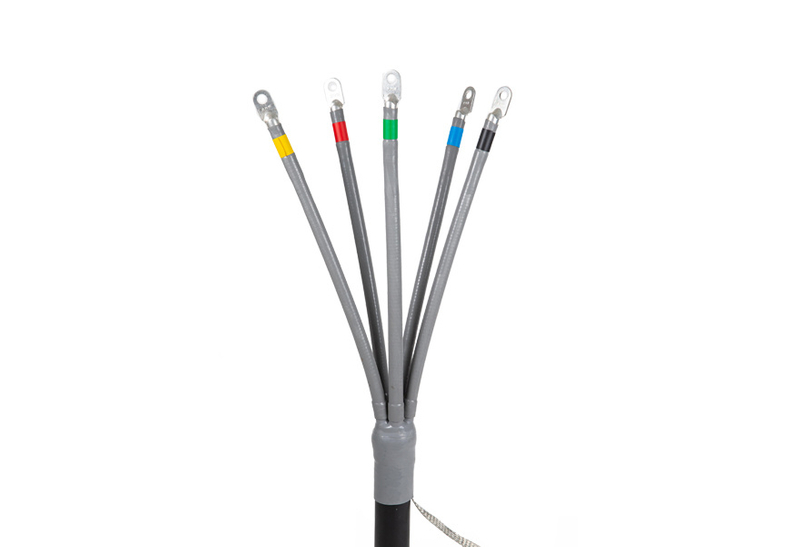

XLPE有线配件26/35kV三个内核冷收缩可收缩室内终止

5 0 评价

4e-Emgy是XLPE有线配件26/35kV的领先的中国制造商，三个核心可冷收缩室内终止。我们的创新解决方案旨在增强中型电压电缆系统的性能和安全性。我们专门提供高质量，易于安装的配件，以确保在室内环境中确保最佳的绝缘和安全终止。 请与我们联系以获取更多信息！

数量：
状态：





询价加入询价篮

产品描述

产品描述

6〜35kV电缆配件分类简介
4e-nls可冷收缩的室内终止，4e-wls可冷收缩的户外终止，4e-jls可冷收缩的关节
4e-nls冷收缩室内可收缩可收缩的室内终止，4e-wls可冷的户外终止，4e-jls可冷冻的关节，主要缩小的关节，主要由Preetor smink toreor smink toper suingrions preetor suingrions preen in rink and prebrics prebric and precrion and precrion and precin and precrion and precrion and precrion and precrion and toref（pref）室外）或连接管（中关节）可冷收缩的多核指尖（支撑多核电缆），以及可冷收缩的绝缘管和相对结肠管（室内和室外终止）。预制的身体应力锥和绝缘体使用液体有机硅橡胶的塑料注射成型，后者具有长期的固定力，易于构成，易有稳定性和均匀的电场容量。始终对电缆主体保持适当的径向压力。当电缆运行时，接口特性不错，没有呼吸蠕变故障。终止或连接管满足电缆核心材料要求或用户的要求，以确保电缆绝缘和防水。

主要结构特征：
出色的原料：预制的身体由高质量的液体有机硅组成，具有出色的隔热，伸长和分解特性，扩展后的残留较小。
冷收缩结构：使用最新的扩展设备和扩展支撑管来确保产品扩展而不会损坏。
易于安装：使用可冷收缩的扩展结构，不需要特殊培训，由于便利的安装，人工较低。

6〜35kV冷的可收缩室外终端

24kV冷收缩室内终止电源电源有线配件

凸耳2。标记管3。电缆绝缘4。可冷收缩终端5。应力锥6。隔热屏幕层7。铜屏幕8。可冷收缩的防护管9。三指管10。

尺寸毫米	8.7/15kV	12/20kV	18/30kV	26/35kv
L	252	370	370	450
A	≥800	≥950	≥950	≥1300

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,18/30,26/35	50-95	120-185	240-400	500-630

6〜35kV冷缩小的室内终止

凸耳2。标记管3。电缆绝缘4。可冷收缩终端5。应力锥6。隔热屏幕层7。铜屏幕8。可冷收缩的防护管9。三个指的管10。铜辫子。

尺寸毫米	8.7/15kV	12/20kV	18/30kV	26/35kv
L	180	288	288	370
A	≥700	≥850	≥850	≥1200

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,18/30,26/35	50-95	120-185	240-400	500-630

6〜35kV冷收缩中间关节

~!phoenix_varIMG1!~

铜屏幕2。恒定力弹簧3。应力锥4。连接管5。预制主体6。铜净7。编织线8。装甲胶带9。装甲10。电缆

尺寸毫米	8.7/15kV	12/20kV	18/30kV	26/35kv
L	378	430	430	488
A	1300	1600	1600	1800

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,18/30,26/35	50-95	120-185	240-400	500-630

6〜35kV可冷收缩室内，室外终止和关节电气性能参数

额定电压UO/U（UM） K V	6/10（12.5）	8.7/15（17.5）			26/35（40.5）		铁路UO = 27.5	测试结果
5分钟频率测试	没有闪存，没有4.5UO的故障							没有闪存，没有故障
1分钟的降雨测试频率电压	没有闪存，没有4UO下的故障							没有闪存，没有故障
室温测试的部分排放	排放量以下1.73U≤10pc							≤1.6pc
空气测试中的恒定电压负载周期	加热2.5UO和导体至95-100°C的温度3次，没有闪光，没有故障							没有闪存，没有故障
高温测试的部分排放	加热电缆导体至95-100°C，排放量1.73U≤10pc以下							≤1.6pc
室温测试的部分排放	排放量以下1.73U≤10pc							≤1.6pc
高温测试时的脉冲电压	75kV		95kV		200kV		25kV	没有闪存，没有故障
	加热电缆导体至95-100°C，正极和负极性10次，没有闪光，没有故障
恒定电压负载周期测试	加热2.5UO和导体的温度至95-100°C，没有闪光，没有崩溃							没有闪存，没有故障
高温测试的部分排放	加热电缆导体至95-100°C，排放量1.73U≤10pc以下							≤1.6pc
室温测试的部分排放	排放量以下1.73U≤10pc							≤1.6pc
脉冲电压测试	75kV		95kV	200kV		250kV		没有闪存，没有故障
	正极和负极性均10次，没有闪光，没有故障
15分钟频率测试	没有闪存，没有2.5UO的故障							没有闪存，没有故障
室外终止盐喷雾测试	1.25UO，1000H，无闪存，没有故障，没有明显的电腐蚀和机械损坏							没有闪存，没有故障
室内终止测试	1.25UO，300h，无闪存，没有故障，没有明显的电腐蚀和机械损坏							没有闪存，没有故障

应用程序方案

工业和商业建筑： 为工业和商业建筑提供可靠的电源连接。
可再生能源系统： 适用于可再生能源电缆连接，例如风能和太阳能。

产品优势

防水和防腐蚀： 由高质量的材料和设计制成，具有出色的防水性能，尤其适合沿海地区或地下环境。
有效的电气保护： 预制的车身与端子和连接管道设计紧密吻合，以确保良好的电气保护并防止电缆老化或故障。

常见问题解答

问：该产品的防水性能如何？

答：我们的电缆配件具有出色的防水性能，特别适合在潮湿的环境中使用。这些产品进行了严格的水密测试，以确保在各种气候条件下稳定运行。

问：产品的使用寿命多长时间？

答：我们的有线配件由高质量的液体硅橡胶和其他耐老化的材料制成，使用寿命通常超过20年，并且可以适应在恶劣的环境中的长期使用。
