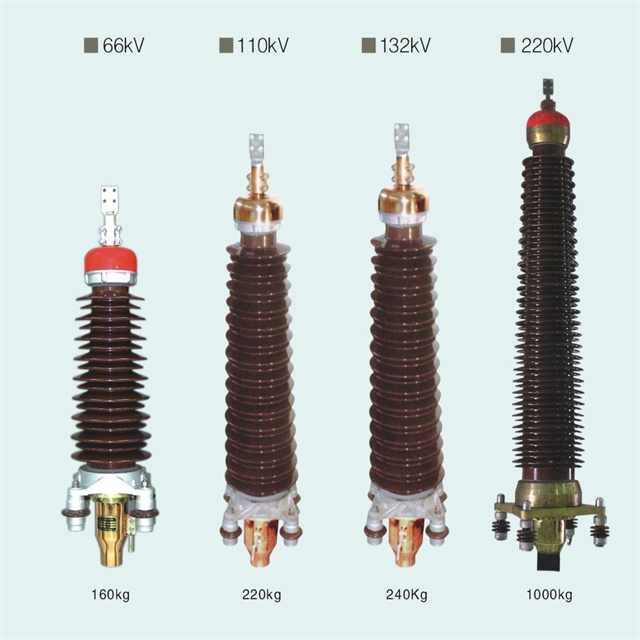

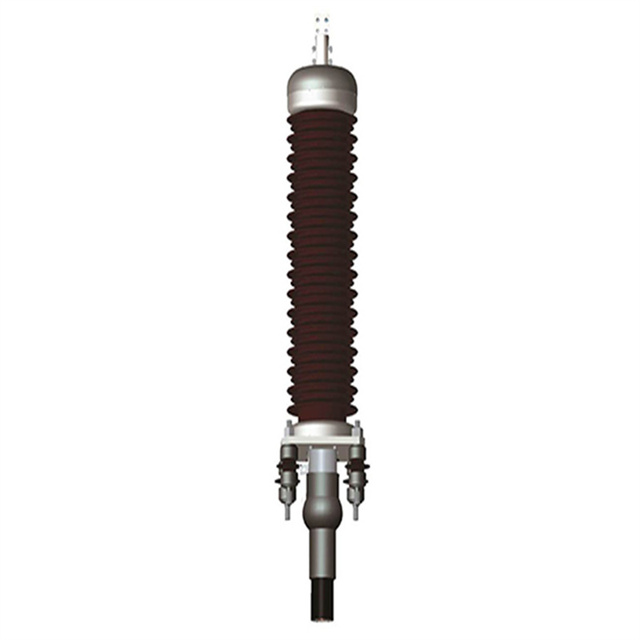

76/132KV瓷器衬套类型室外电源电缆终端是一种可靠的高压解决方案，旨在终止室外变电站和架空传输系统中的电源电缆。这种终止将瓷绝缘子与精确工程的金属配件相结合，可提供出色的电气绝缘，机械强度和对苛刻的室外环境的阻力。将瓷器衬套被釉面，以增强疏水性并防止污染闪存，而内部导体连接具有压缩或螺栓接头，可用于低阻力电导率。
该终端设计为在76kV和132kV的操作，并结合了应力控制电极，以管理电缆结合界面处的电场梯度，从而降低了部分放电的风险。瓷器外壳设计有多个棚子，以增加爬行距离，使其适用于灰尘，盐或工业辐射高的污染区域。金属底基被热浸镀锌以抵抗腐蚀，从而确保了沿海或工业区的长期可靠性。
出色的绝缘性能：瓷衬套具有高介电强度和热冲击性，在清洁环境中，闪存电压比复合替代品高20％。
抗污染性：玻璃表面和脱落曲线最小化污染物的积累，可用于严重污染类（IV-V）的可选防污闪涂层（可选的抗污染涂层）。
机械鲁棒性：承受的风速高达300 km/h，厚度为50mm的冰负荷，使其适合极端天气条件。
易于安装：标准化法兰接口符合IEC 60137和ANSI C57.19，可以快速与SwitchGear，Transferners和Busbars快速集成。
维护较低：瓷器的惰性表面需要最少的清洁 - 污染区域每5 - 7年一次清洗一次。

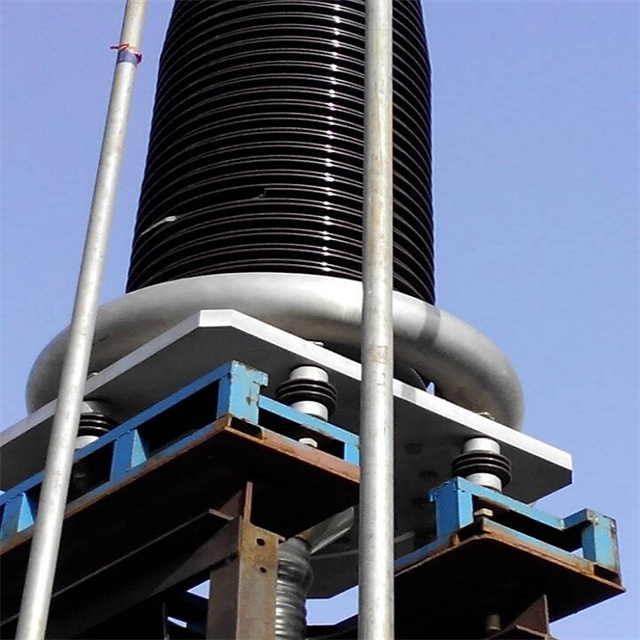

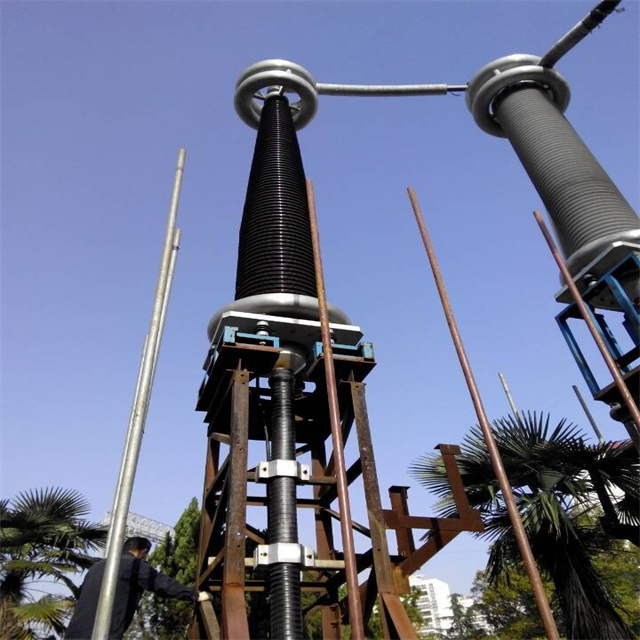

室外变电站：终止与断路器，变压器和闪电驱动器相连的高压电缆，并终止了区域和国家电网中的闪电驱动器。
沿海发电厂：耐腐蚀的镀锌钢和釉面瓷器可确保在含盐的海洋环境中寿命。
工业变电站：用于钢厂，炼油厂和化学设施中，通过专用涂料抵抗化学蒸气和导电粉尘。
高空网格：在高达4000米的高度上可靠地执行，增加了蠕变距离，以补偿降低的空气密度。
翻新项目：改造较旧的变电站基础设施，用无维护的瓷器解决方案代替退化的终止。
问：正常和重污染类终止有什么区别？
答：重型污染类终端具有较高的棚子，并且蠕变距离增加（例如，132kV的3100mm），适用于电导率>100μs/cm的区域。
问：瓷器衬套可以承受身体上的影响?
答：虽然瓷器是脆性的，但终止是用令人震动的法兰设计的，以最大程度地减少振动或较小冲击的损害。
问：终止是否与充满油的电缆和XLPE隔离电缆兼容?
答：是的，它支持具有适应性绝缘界面和密封机制的各种电缆类型。
问：如何在电缆终止点管理电应力?
答：由半导体材料制成的分级应力锥可均衡电场，以防止在绝缘屏蔽层切断时浓度。
问：导体连接推荐的扭矩是什么?
答：扭矩值取决于电缆尺寸（例如，500mm²电缆100-200nm），在安装手册中详细介绍，以确保低电阻连接。

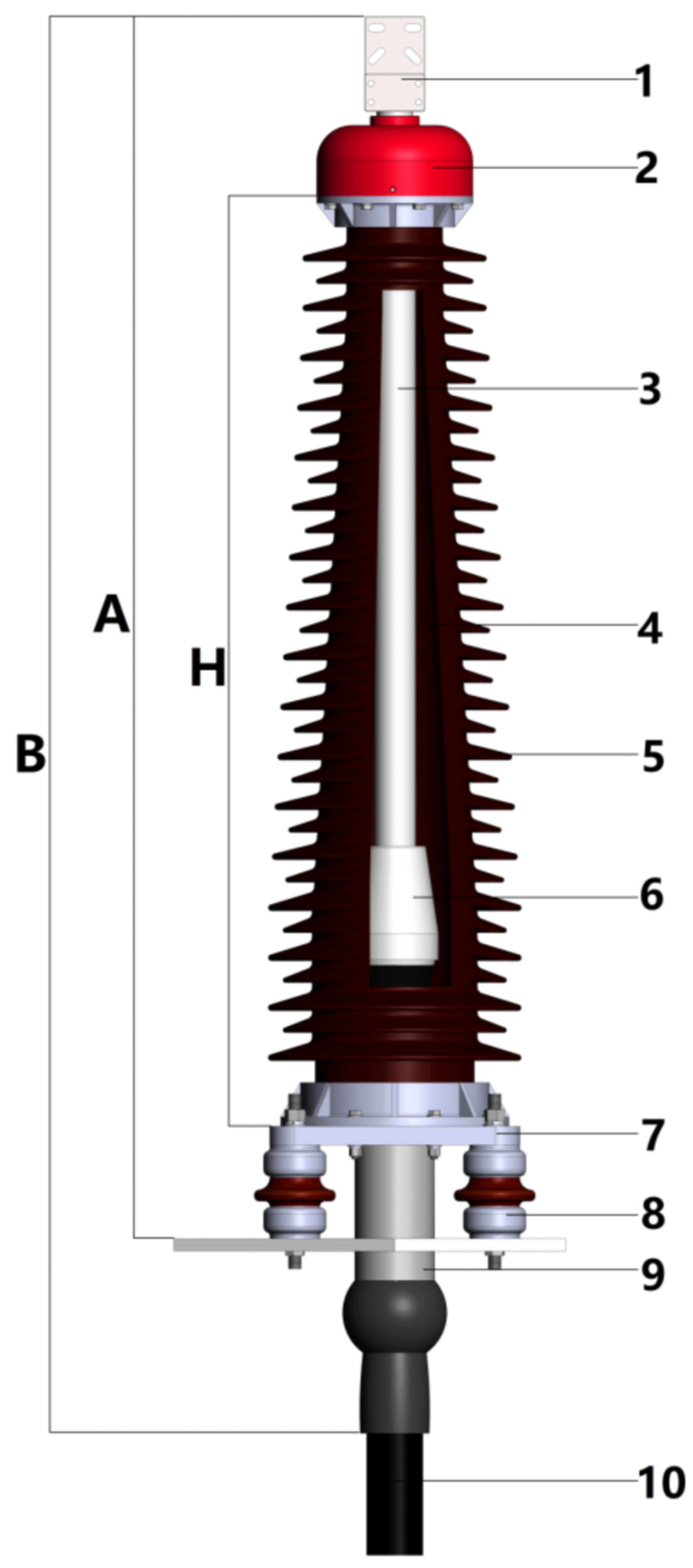

1。出口夹 2。级别屏蔽 3。芯绝缘 4。 聚异丁基 5。瓷器衬套 6。应力锥 7。固定板 8。支撑绝缘子 9。尾管 10。电缆
S IZE MM | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
H | 1270 | 1500 | 1750 | 2500 |
A | 1510 | 1935 | 2085 | 3100 |
B | 1925 | 2155 | 2400 | 3600 |
C | 450 | 450 | 450 | 650 |
D | 200 | 200 | 200 | 300 |
E | φ22 | φ22 | φ22 | φ32 |
蠕变距离 | ≥2248 | ≥3906 | ≥4495 | ≥7812 |
| 参数 | 描述 |
|---|---|
| 额定电压（UR） | 系统电压（例如11 kV，33 kV，132 kV） |
| 闪电冲动耐力电压（BIL） | 峰值电压衬套可以承受（例如，11 kV系统的95 kV，为132 kV的550 kV） |
| 功率频率承受电压（1分钟AC） | 短期AC承受测试电压（例如，11 kV的28 kV，230 kV，132 kV） |
| 部分放电水平 | 最大允许的PD（通常用于HV衬套的10 pc） |
| 蠕变距离 | 防止闪存的最小表面距离（取决于污染水平） |
| 介电损失（tanδ） | 绝缘质量的度量（应该低，例如，<0.5％） |

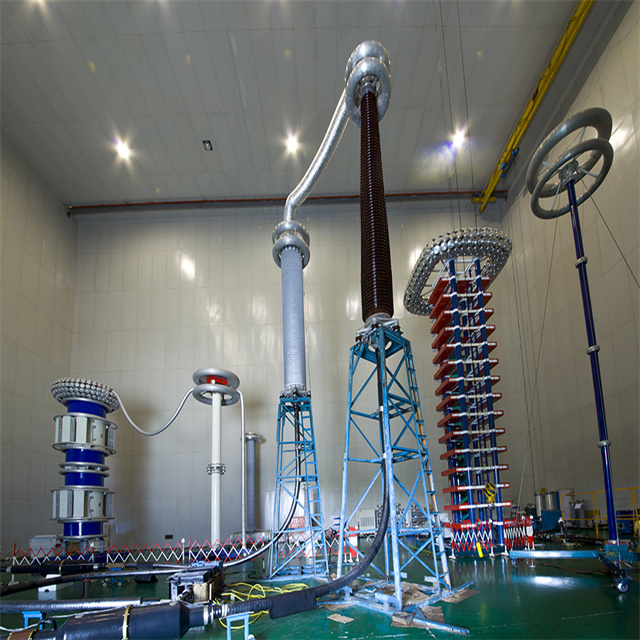

物品 | 测试要求 | 测试类型 | 产品类型 | ||||||
48/66 | 64/110 | 127/220 | 瓷衬套 | 复合总线 | GIS终止 | 直接/绝缘关节 | 软干式终止 | ||
密封配件，瓷衬套，复合衬套 | 0.25±0.01MPA/1H，无泄漏 | R | ✔ | ✔ | ✔ | — | — | ||
环氧衬套 | 0.6〜0.7MPA/1H，无泄漏 | ||||||||
预制的身体部分放电测试 | 72KV | 96kV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
预制的身体功率频率承受电压测试 | 120kV | 160kV | 318kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30分钟，没有闪光灯没有故障 | |||||||||
在环境温度下的部分放电测试 | 72KV | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
热循环电压测试 | 96kV | 128kV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20个周期，没有闪光灯没有故障 | |||||||||
高温下部分排放 | 72KV | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
照明脉冲电压测试和随后的功率频率承受电压测试 | 450kV | 550kV | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10次，没有闪光灯没有故障 | |||||||||
120kV | 160kV | 318kV | |||||||
15分钟，没有闪光灯没有故障 | |||||||||
浸入直接燃烧关节外部保护性鞘上的浸入电压测试 | 60/75kV撞击两端，30/37.5kV撞击地面的一端 | 60/95KVIMPACT两端，30/47.5kV撞击地面的一端 | T | — | — | — | ✔ | — | |
安装配件后密封测试 | 0.25±0.01MPA/1H，无泄漏 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
户外终止频率电压测试在雨中 | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1分钟，没有闪存的无故障 | |||||||||
邮政绝缘体电压测试 | 20kV/1分钟，无闪光灯没有故障 | T | ✔ | ✔ | — | — | — | ||
室外终止无线电干扰测试 | 61kV | 81kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
1MHz无线电干扰，电压≤450μV | 1MHz无线电干扰，电压≤500μV | ||||||||
配件样品测试 | 检测附件系统，无重大错误效果 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
直流电压测试 | / | 内部导体和关节金属屏幕之间的20kV/1分钟，无故障 | T | — | — | — | ✔ | — | |
导体连接杆（管）压力焊接拟合性能测试 | 压接后，总电阻不是相同长度和横截面区域的1.2倍 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
