26/35kV三核热可收缩室内终止套件

5 0 评价

数量：




询价加入询价篮

产品描述

产品描述

4E-NRS , 4E-WRS , 4E-JRS 热收缩 电缆配件

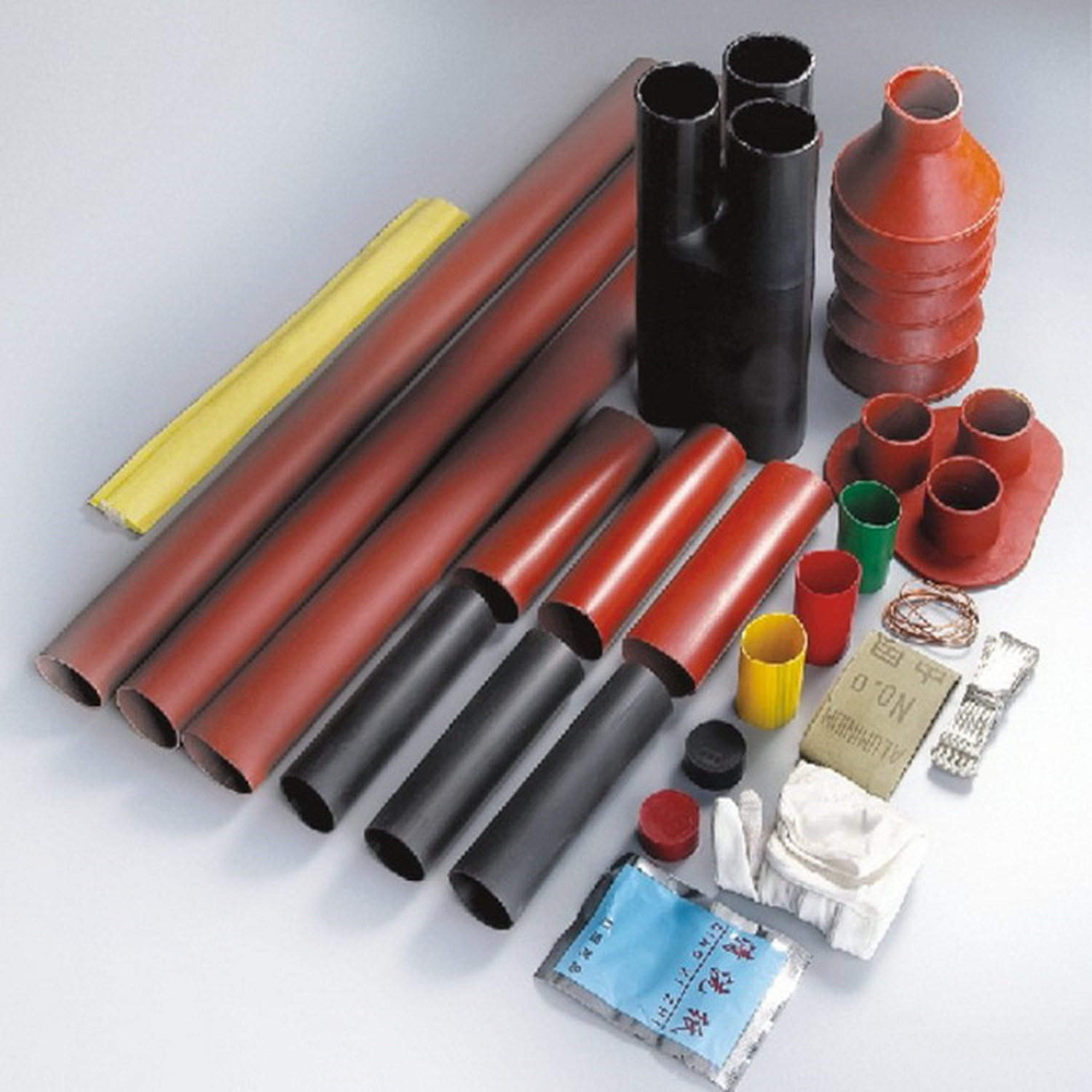

4E-NRS，4E-WRS，4E-JRS热收缩电缆配件用于35kV和橡胶电缆下方。可收缩的电缆配件使用导入多相聚合物，它是包装型有线配件的更新产品。使用方便的安装，保持在电缆主体上适当的径向压力，接口特性很好。参数类型应力控制管以改善电场的分布，这可以有效地解决电力应力浓度问题中的电缆外盾。电气特性从包装型有线配件中提高，以确保安全和可靠的操作。主要组件是管状，基本上包括应力管，绝缘管，三个指管，密封管保护套管等

主要性能和结构特征：
技术性能：符合BS EN 50181，IEC60502，GB/T12706要求。
可收缩的原材料：压力管是参数类型，在切断的电缆上切开的电源良好的电场。绝缘管具有绝缘效果，防护套具有保护作用。产品热收缩非常稳定，可以在加热条件下收缩到原始尺寸，残余变形很小。所有产品都在工厂形成。无需使用火，没有特殊的培训，安装简单快捷。
它具有污秽，衰老和良好防水性能的抵抗力，具有较高的冷热性能。
表面光滑美丽。

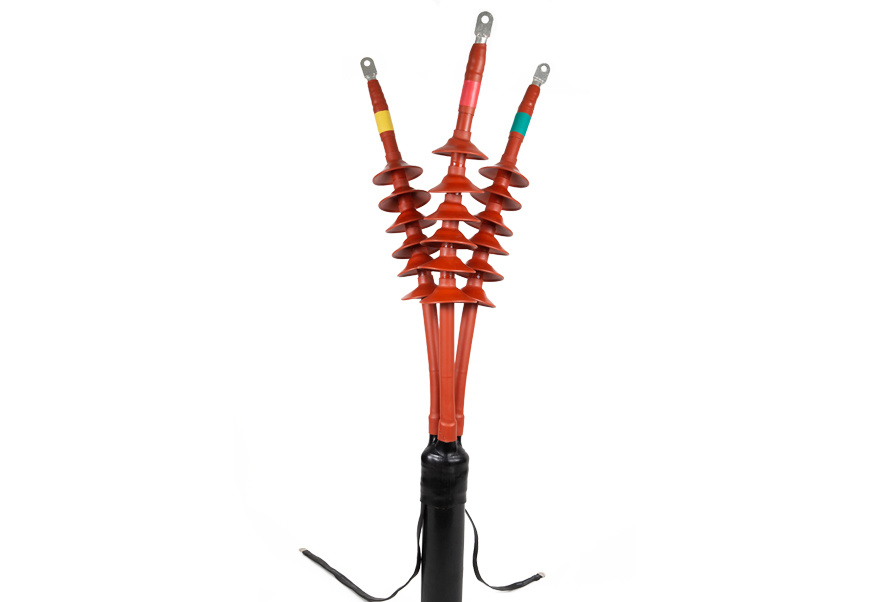

可收缩的室外终止热量

电缆芯3。熔体粘合剂4。密封管 5。电缆绝缘层 6。热收缩管 7。单孔雨裙 8。应力管 9。电缆半导体层10。铜铜屏幕层 11。三孔雨裙 12.三孔雨裙12。三叉戟Sheath 13。

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

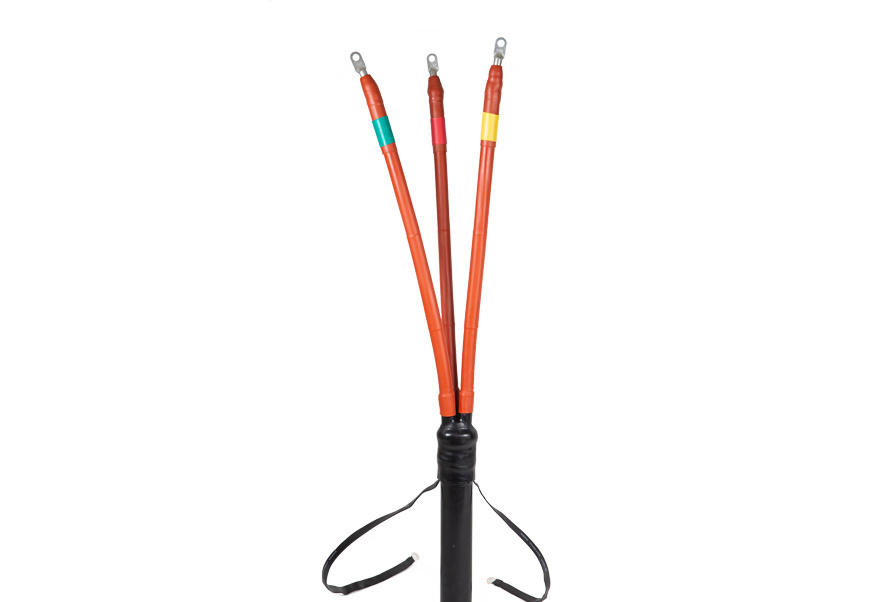

可收缩室内终止

电缆芯3。熔体粘合剂4。密封管 5。电缆绝缘层 6。热收缩管 7。单孔雨裙 8。应力管 9。电缆半导体层10。铜铜屏幕层 11。三孔雨裙 12.三孔雨裙12。三叉戟Sheath 13。

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

热量可收缩的中间关节供热

1。半导电胶带 2。防水密封胶粘合剂 3。半导电管 4。电缆绝缘 5。连接管 6。半导电胶带 7。半导电层8。半导电层 8。外部绝缘管 9。内部绝缘管 10。应力管11。铜屏幕胶带

电压部分编号	1	2	3	4
8.7/15	25-50	70-120	150-240	300-400
12/20,26/35	50-95	120-185	240-400	500-630

可收缩室内，室外终止和关节电性能参数

物品	要求
物品	8.7/15（17.5）	12/20（24）	26/35（40.5）
5分钟电源频率电压测试	39kV，没有闪存，没有故障	54kV，没有闪存，没有故障	117kV，没有闪存，没有故障
部分排放测试	15kV排放能力≤10pc	20kV放电能力≤10pc	45kV排放能力≤10pc
闪电冲动测试	95kV	125kV	200kV
闪电冲动测试	正面和负面的10次，没有闪存，没有故障
空气中的恒定电压负载周期测试	22kV	30kV	65kV
空气中的恒定电压负载周期测试	将导体加热至95-100ºC，每个周期为8H，加热5H并冷却3H，以进行60个周期。
高温下部分排放测试	15kV排放能力≤10pc	20kV放电能力≤10pc	45kV排放能力≤10pc
15分钟AC电压承受测试	22kV，没有闪存，没有故障	30kV，没有闪存，没有故障	65kV，没有闪存，没有故障
负直流电压测试	52kV，没有闪存，没有故障	64kV，没有闪存，没有故障	156kV，没有闪存，没有故障
4H功率频率电压测试	35kV，没有闪存，没有故障	48kV，没有闪存，没有故障	104kV，没有闪存，没有故障
室外终止盐喷雾测试1000H	11kV，没有闪存，没有故障	15kV，没有闪存，没有故障	32.5kV，没有闪存，没有故障
室内终止湿度测试300h	11kV，没有闪存，没有故障	15kV，没有闪存，没有故障	32.5kV，没有闪存，没有故障
