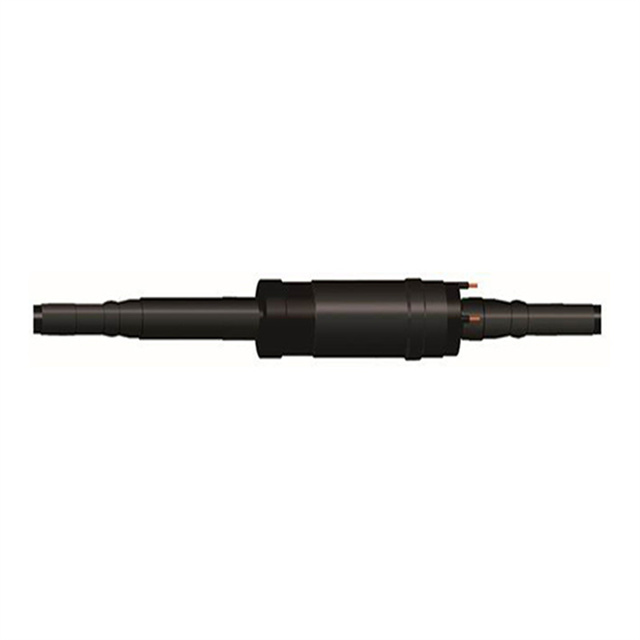

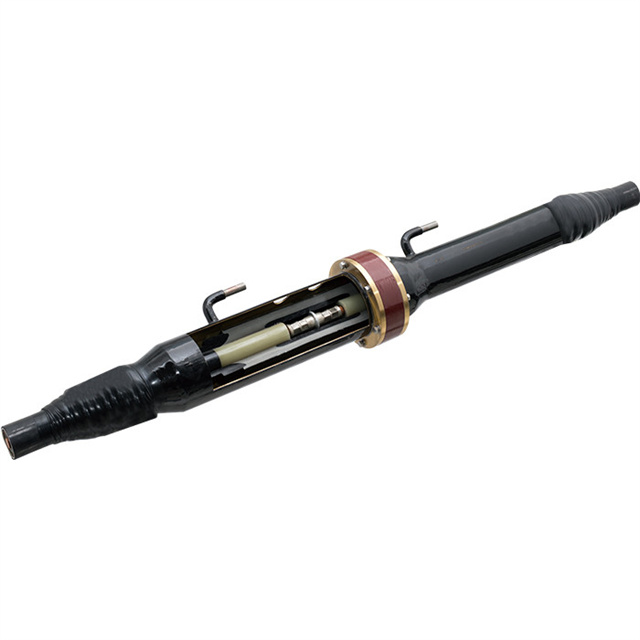

64/110KV完全制造的绝缘电缆接头是一种预设计的解决方案，旨在可靠，有效地连接地下和架空系统中的高压电缆。该关节通过合并工厂镀料的隔热组件来消除现场绝缘处理，从而确保质量和性能一致。该关节由高纯度EPDM橡胶或硅橡胶绝缘材料构建，可提供出色的电绝缘，机械强度和对环境应力的耐药性。
该关节具有模块化设计，具有预压力隔热层和应力控制锥，以均匀分配电场，防止部分放电并提高长期可靠性。外套由紫外线稳定的聚乙烯或聚氨酯制成，提供防湿，化学物质和机械磨损的保护。工厂测试包括部分排放，电压承受和热循环测试，以确保符合IEC 61442和EN 50673标准。
工厂预制的设计：与传统的手工建造关节相比，现场安装时间减少了50％，而无需专业工具或洁净室环境。
高电性能：应力控制技术可确保电场均匀的电场分布，额定电压下的部分放电水平低于10％。
环境弹性：防水，气密密封可防止水分入口，使其适用于淹没的装置，湿地和高水位桌区域。
机械耐用性：应承受高达50kN的轴向拉伸力，并通过土壤或混凝土包裹的径向压缩，从而确保地震或高流量区域的稳定性。
温度范围：从-40°C到 +90°C可靠运行，可容纳电缆的热膨胀和极端气候条件。
海底电缆系统：连接海底电源电缆在海上风电场和洲际网格中，水密设计符合海洋标准。

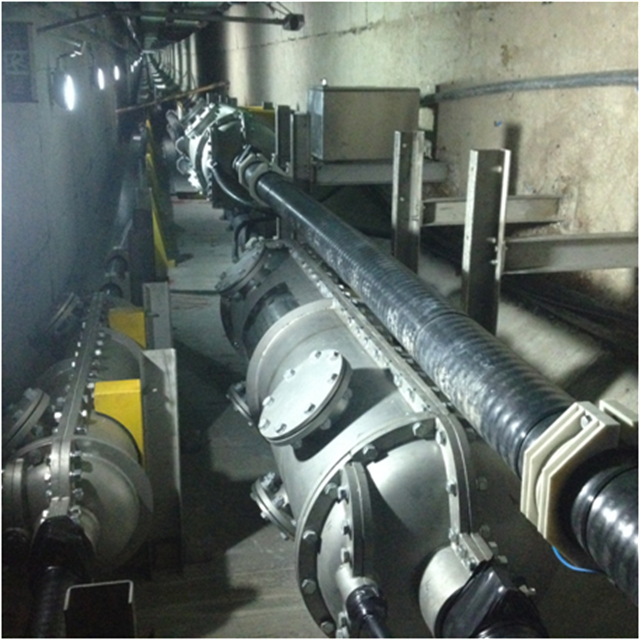

Urban Underground Grids ：在拥挤的城市地区使用，用于连接64kV和110kV地下电缆，最大程度地减少了空间要求和安装复杂性。
工业电源分配：连接石化厂，钢厂和大型制造设施中的高压电缆，以确保不间断的电源。
可再生能源整合：在太阳能农场和风园中连接电缆，持久的机械振动和可再生能源的电压波动。

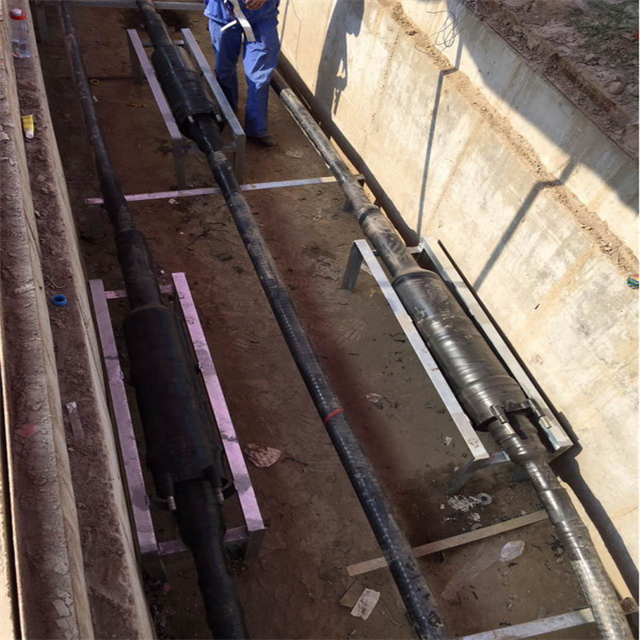

高架到地下过渡：从架空线过渡到变电站入口中的地下电缆时，提供了一个安全的连接点。
问：关节可以安装在直接埋葬申请中?
答：是的，外套设计用于直接埋葬，具有对土壤化学物质和微生物腐蚀的耐药性。
问：关节可以容纳的最大电缆直径是多少?
答：它的尺寸可用于范围从240mm²到1200mm²的电缆横截面，可用于特殊要求的自定义尺寸。
问：如何将关节密封到水中?
答：多层的橡胶O形圈和粘合印章会产生一个密封的屏障，并经过测试，可承受高达10 bar的水压用于浸没的应用。
问：关节需要接地吗?
答：是的，将接地带集成到设计中，以安全排放诱导电流，并符合IEC接地标准。
问：联合的预期使用寿命是什么?
答：在正常运行条件下，它的使用寿命为30 - 40年，与高压电缆的寿命相匹配。

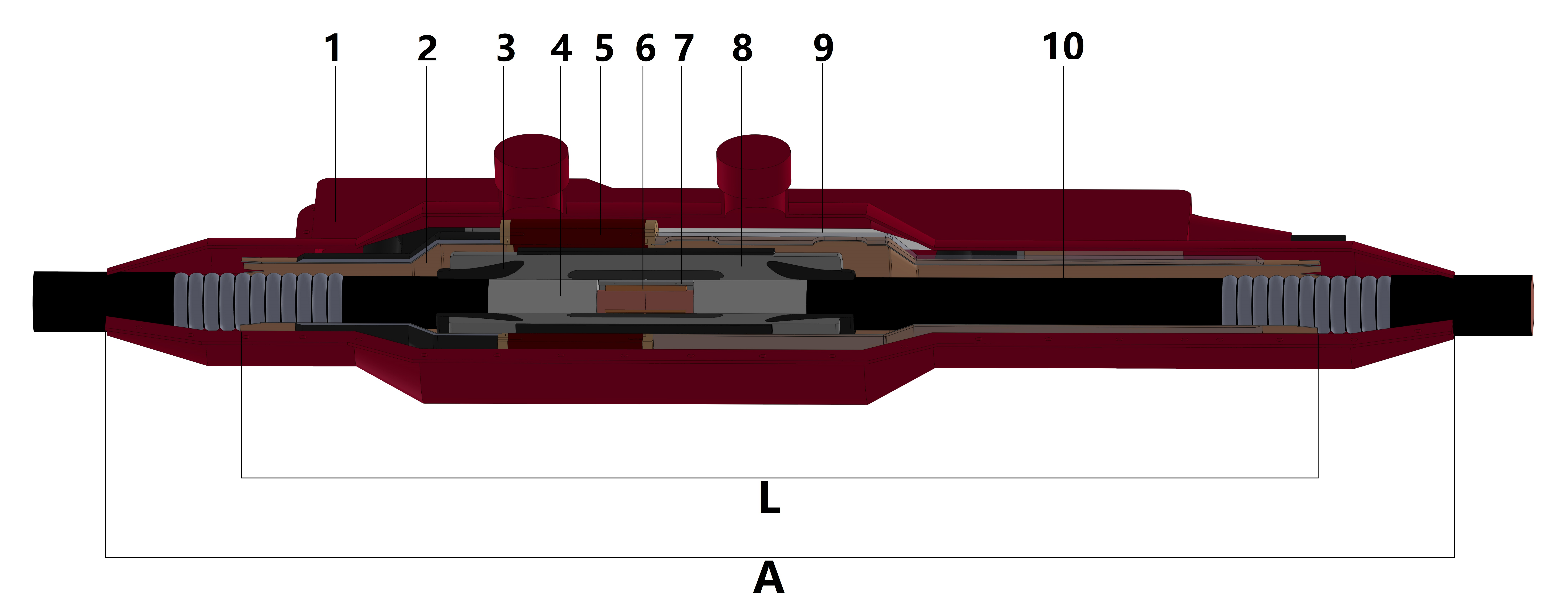

尺寸毫米 | 48/66KV | 64/110kV | 80/138kV | 127/220kV |
L | 1600 | 1600 | 1632 | 1760 |
A | 2000 | 2100 | 2200 | 2400 |
| 参数 | 描述 |
|---|---|
| 额定电压（U₀/U/UM） | - U₀ ：导体和地球（KV） U - 之间的额定功率频率电压：额定系统电压（KV） - UM ：最大系统电压（KV） |
| 闪电冲动抑制电压（LIWV） | 峰值电压在雷击期间可以承受关节可以承受（例如，95 kV，170 kV，250 kV） |
| 功率频率承受电压 | 交流电压承受能力（例如，22 kV持续5分钟） |
| 部分放电水平 | 应最小 |
| 当前评分（a） | 连续携带电流能力（取决于导体的尺寸和材料） |
| 短路电流（Ka，1s或3s） | 最大断层电流可以在没有损坏的情况下处理 |
物品 | 测试要求 | 测试类型 | 产品类型 | ||||||
48/66 | 64/110 | 127/220 | 瓷衬套 | 复合总线 | GIS终止 | 直接/绝缘关节 | 软干式终止 | ||
密封配件，瓷衬套，复合衬套 | 0.25±0.01MPA/1H，无泄漏 | R | ✔ | ✔ | ✔ | — | — | ||
环氧衬套 | 0.6〜0.7MPA/1H，无泄漏 | ||||||||
预制的身体部分放电测试 | 72KV | 96kV | 190kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
预制的身体功率频率承受电压测试 | 120kV | 160kV | 318kV | R | ✔ | ✔ | ✔ | ✔ | ✔ |
30分钟，没有闪光灯没有故障 | |||||||||
在环境温度下的部分放电测试 | 72KV | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
热循环电压测试 | 96kV | 128kV | 254KV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
20个周期，没有闪光灯没有故障 | |||||||||
高温下部分排放 | 72KV | 96kV | 190kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
背景中的部分排放 | |||||||||
照明脉冲电压测试和随后的功率频率承受电压测试 | 450kV | 550kV | 1050kV | T | ✔ | ✔ | ✔ | ✔ | ✔ |
10次，没有闪光灯没有故障 | |||||||||
120kV | 160kV | 318kV | |||||||
15分钟，没有闪光灯没有故障 | |||||||||
浸入直接燃烧关节外部保护性鞘上的浸入电压测试 | 60/75kV撞击两端，30/37.5kV撞击地面的一端 | 60/95KVIMPACT两端，30/47.5kV撞击地面的一端 | T | — | — | — | ✔ | — | |
安装配件后密封测试 | 0.25±0.01MPA/1H，无泄漏 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
户外终止频率电压测试在雨中 | 140kV | 185kV | 460kV | T | ✔ | ✔ | — | — | ✔ |
1分钟，没有闪存的无故障 | |||||||||
邮政绝缘体电压测试 | 20kV/1分钟，无闪光灯没有故障 | T | ✔ | ✔ | — | — | — | ||
室外终止无线电干扰测试 | 61kV | 81kV | 140kV | A | ✔ | ✔ | — | — | ✔ |
1MHz无线电干扰，电压≤450μV | 1MHz无线电干扰，电压≤500μV | ||||||||
配件样品测试 | 检测附件系统，无重大错误效果 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
直流电压测试 | / | 内部导体和关节金属屏幕之间的20kV/1分钟，无故障 | T | — | — | — | ✔ | — | |
导体连接杆（管）压力焊接拟合性能测试 | 压接后，总电阻不是相同长度和横截面区域的1.2倍 | T | ✔ | ✔ | ✔ | ✔ | ✔ | ||
