HD 626低压航空捆绑电缆（ABC）用于建筑电源分布

5 0 评价

数量：
状态：





询价加入询价篮

概述

HD 626低压航空捆绑电缆（ABC），带有裸露的中性信使可为建筑和建筑物应用提供可靠的功率分配。为耐用性和遵守国际标准而设计，可确保安全的高架装置。

标准

合规性： HD 626 S1：1996第5部分D，AMKA（SFS 2200）
认证： ROHS，IEC 60502

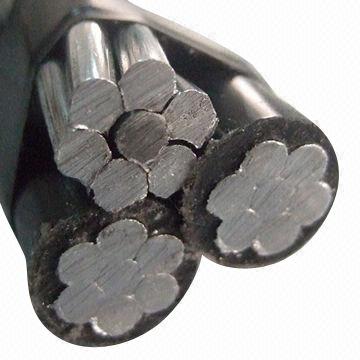

建造

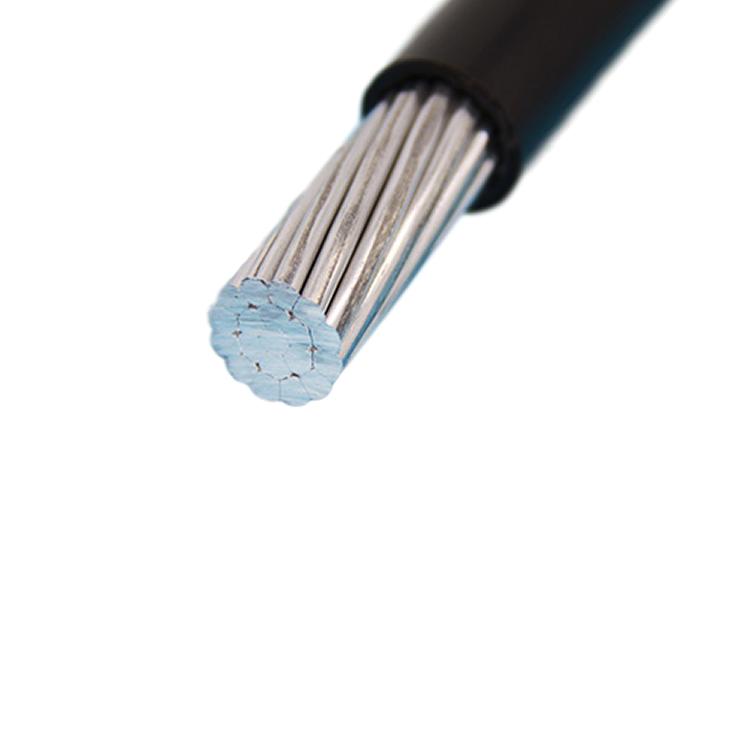

相导体： 具有交联聚乙烯（XLPE）绝缘的铝芯。
中性信使： 机械强度和接地的裸露铝合金导体。

技术数据

横截面	Conductor 直径		绝缘厚度		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.4	±0.05	1.4		7.1	7.3	70
25	5.9	±0.02	1.4		8.3	9.1	95
35	6.9	±0.02	1.6		9.7	10.5	115
50	8.1	±0.25	1.6		10.8	11.8	140
70	9.7	±0.25	1.8		12.8	13.8	180
120	12.8	±0.30	2.0		16.2	17.4	250

* 定义为环境温度为25℃ ，最高温度为70℃。

中性信使诱导的尺寸

横截面	导体直径		绝缘厚度		核心直径		当前的承载能力	打破负载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
25	5.9	±0.02			5.5	6.3		7.4
35	6.9	±0.02			6.5	7.3		10.3
50	8.1	±0.25			7.6	8.6		14.2
70	9.7	±0.25			9.2	10.2		20.6
95	11.4	±0.30			10.8	12.0		27.9

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
1×16+25	15
3×16+25	22
4×16+25	22
3×25+35	26
4×25+35	26
3×35+50	30
3×50+70	35
3×70+95	41
3×120+95	47

应用

建筑电源网络的理想选择，包括：

建造支流电源线。
城市/农村基础设施的间接分布。
不适合埋葬 （即使在导管中）。

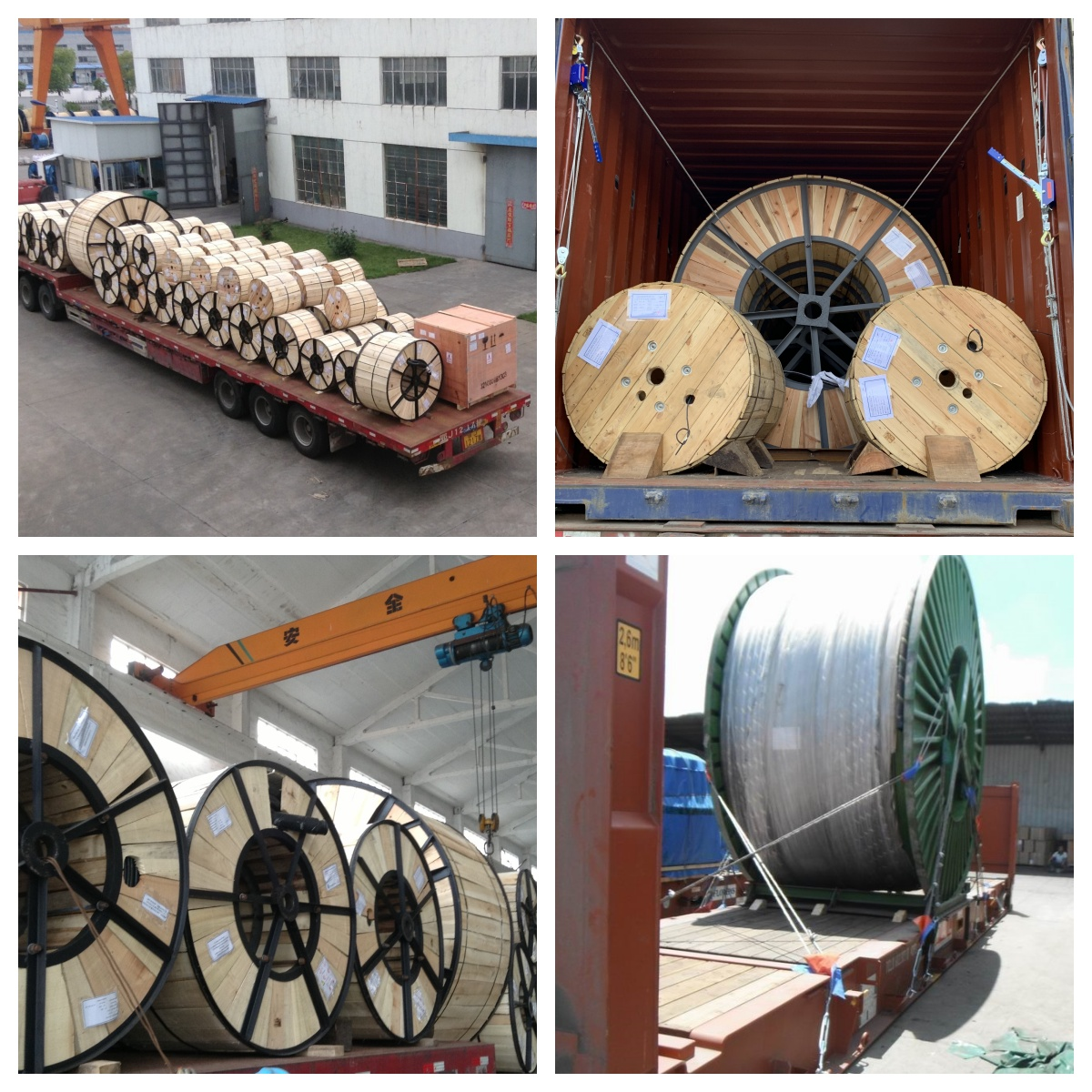

包装和运输

包装： 带有防湿包装的木制卷轴。
运输： 标准出口包装，可自定义的订单。

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996 第5部分D，AMKA（SFS 2200）。

施工：相导体：具有XLPE绝缘的铝制导体。

中性信使：铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装： 即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		绝缘厚度		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.4	±0.05	1.4		7.1	7.3	70
25	5.9	±0.02	1.4		8.3	9.1	95
35	6.9	±0.02	1.6		9.7	10.5	115
50	8.1	±0.25	1.6		10.8	11.8	140
70	9.7	±0.25	1.8		12.8	13.8	180
120	12.8	±0.30	2.0		16.2	17.4	250

* 定义为环境温度为25℃ ，最高温度为70℃。

横截面	导体直径		绝缘厚度		核心直径		当前的承载能力	打破负载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
25	5.9	±0.02			5.5	6.3		7.4
35	6.9	±0.02			6.5	7.3		10.3
50	8.1	±0.25			7.6	8.6		14.2
70	9.7	±0.25			9.2	10.2		20.6
95	11.4	±0.30			10.8	12.0		27.9

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
1×16+25	15
3×16+25	22
4×16+25	22
3×25+35	26
4×25+35	26
3×35+50	30
3×50+70	35
3×70+95	41
3×120+95	47

LV-ABC线带有绝缘中性信使

代码：ABC 0.6/1KV。

标准：HD 626 S1：1996第6部分E，AMKA（SFS 2200）

结构：具有XLPE 绝缘的铝制导体。

应用：空中捆绑导体用于电力建筑的支流网络及其内部网络。

安装：即使在导管中，这些电缆也不得埋葬。

相导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	打破负载
（mm²）	最小。	最大限度。	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

*定义为环境温度为30℃和最高。导体温度为90℃。

中性信使导体的尺寸

横截面	Conductor 直径		厚度绝缘		核心直径		当前的承载能力	破裂加载
（mm²）	最小。	宽容	nom。	最小。	最小。	最大限度。	（一个*）	（kn）
（mm²）	（毫米）	（毫米）	（毫米）	（毫米）	（毫米）		（一个*）	（kn）
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

*定义为环境温度为30℃，最大导体温度为90℃。

电缆束的尺寸

相芯的数量×横截面 +公共照明导体 +中性横截面（mm²）	束直径大约（毫米）
3×25+54.6	30.0
3×35+K×16+54.6	33.0
3×50+K×16+54.6	36.0
3×70+K×16+54.6	37.5
3×70+K×25+54.6	40.0
3×70+K×16+70	41.0
3×95+K×16+70	44.0
3×120+K×16+70	46.0
3×120+K×16+95	47.0
3×150+K×16+70	48.0
3×150+K×16+95	49.0

*注意：k公共照明导体的数量（k可以等于0.1.2.或3）。
