低压电缆配件：
1kv h吃 了可以 的ccessories ：

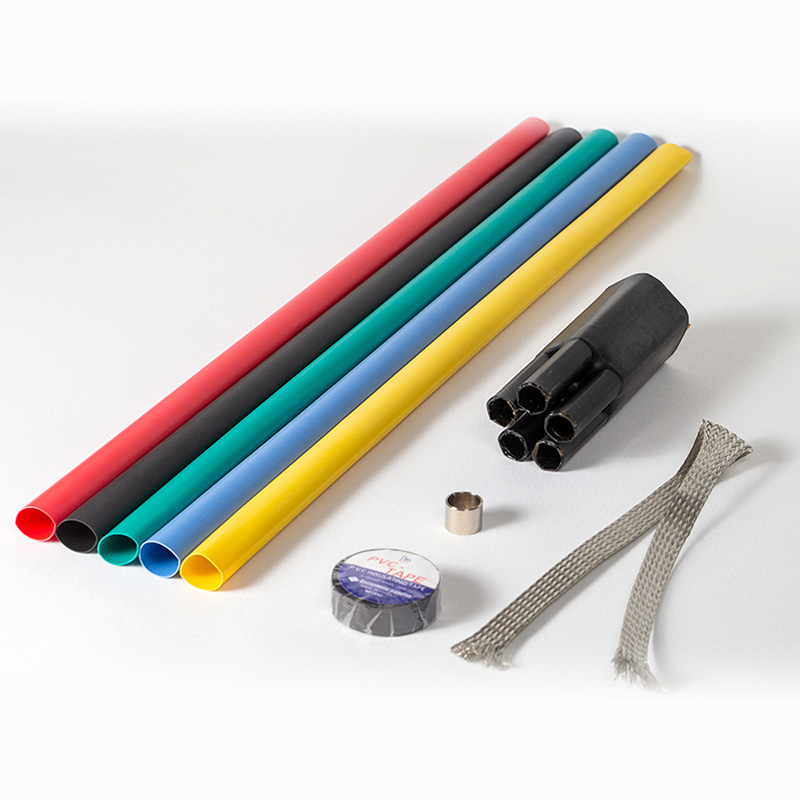

1kV热收缩的电缆配件被广泛用于1KV电缆终止处理和中间连接中，产品被分为两个核心，三个核心，四个核心和五个核心。
技术规范
物品 | 要求 | 测试内容 | 结果 |
1分钟功率频率承受电压测试 | 4KV没有闪存，没有故障 | 4KV 1分钟无闪存，没有故障 | 经过 |
负载周期测试（3个周期） | 加热，3H冷却，加热时的导体温度为75℃。 | 加热，3H冷却，加热时的导体温度为75℃。 | 与以下测试结果一样 |
4H功率频率承受电压测试 | 2.4kV没有闪存，没有故障 | 2.4kV 4h没有闪存，没有故障 | 经过 |
产品规格
| 模型 | 横截面区域 |
1KV单核电缆热收缩终止 | styst-1/1×-0 | 4-6 |
styst-1/1×0 | 10-16 | |
styst-1/1×1 | 25-50 | |
styst-1/1×2 | 70-120 | |
styst-1/1×3 | 150-240 | |
styst-1/1×4 | 300-400 | |
1KV两核电缆热收缩终止 | styst-1/2×-0 | 4-6 |
styst-1/2×0 | 10-16 | |
styst-1/2×1 | 25-50 | |
styst-1/2×2 | 70-120 | |
styst-1/2×3 | 150-240 | |
styst-1/2×4 | 300-400 | |
1KV三核电缆热收缩终止 | styst-1/3×-0 | 4-6 |
styst-1/3×0 | 10-16 | |
styst-1/3×1 | 25-50 | |
styst-1/3×2 | 70-120 | |
styst-1/3×3 | 150-240 | |
styst-1/3×4 | 300-400 | |
1KV四核电缆热收缩终止 | styst-1/4×-0 | 4-6 |
styst-1/4×0 | 10-16 | |
styst-1/4×1 | 25-50 | |
styst-1/4×2 | 70-120 | |
styst-1/4×3 | 150-240 | |
styst-1/4×4 | 300-400 | |
1kV五核电缆热收缩终止 | styst-1/5×-0 | 4-6 |
styst-1/5×0 | 10-16 | |
styst-1/5×1 | 25-50 | |
styst-1/5×2 | 70-120 | |
styst-1/5×3 | 150-240 | |
styst-1/5×4 | 300-400 | |

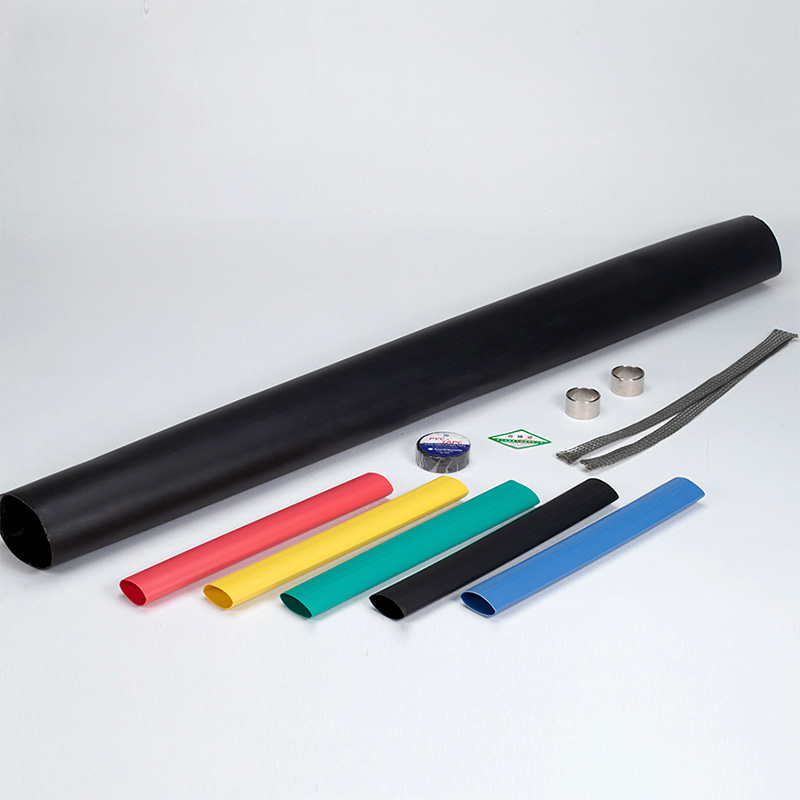

1KV单核电缆热收缩中间接头 | SJY-1/1×-0 | 4-6 |
SJY-1/1×0 | 10-16 | |
SJY-1/1×1 | 25-50 | |
SJY-1/1×2 | 70-120 | |
SJY-1/1×3 | 150-240 | |
SJY-1/1×4 | 300-400 | |
1kV两个核心电缆热收缩中间接头 | SJY-1/2×-0 | 4-6 |
SJY-1/2×0 | 10-16 | |
SJY-1/2×1 | 25-50 | |
SJY-1/2×2 | 70-120 | |
SJY-1/2×3 | 150-240 | |
SJY-1/2×4 | 300-400 | |
1kV三核电缆热收缩中间接头 | SJY-1/3×-0 | 4-6 |
SJY-1/3×0 | 10-16 | |
SJY-1/3×1 | 25-50 | |
SJY-1/3×2 | 70-120 | |
SJY-1/3×3 | 150-240 | |
SJY-1/3×4 | 300-400 | |
1kV四核电缆热收缩中间接头 | SJY-1/4×-0 | 4-6 |
SJY-1/4×0 | 10-16 | |
SJY-1/4×1 | 25-50 | |
SJY-1/4×2 | 70-120 | |
SJY-1/4×3 | 150-240 | |
SJY-1/4×4 | 300-400 | |
1kV五核电缆热收缩中间接头 | SJY-1/5×-0 | 4-6 |
SJY-1/5×0 | 10-16 | |
SJY-1/5×1 | 25-50 | |
SJY-1/5×2 | 70-120 | |
SJY-1/5×3 | 150-240 | |
SJY-1/5×4 | 300-400 |

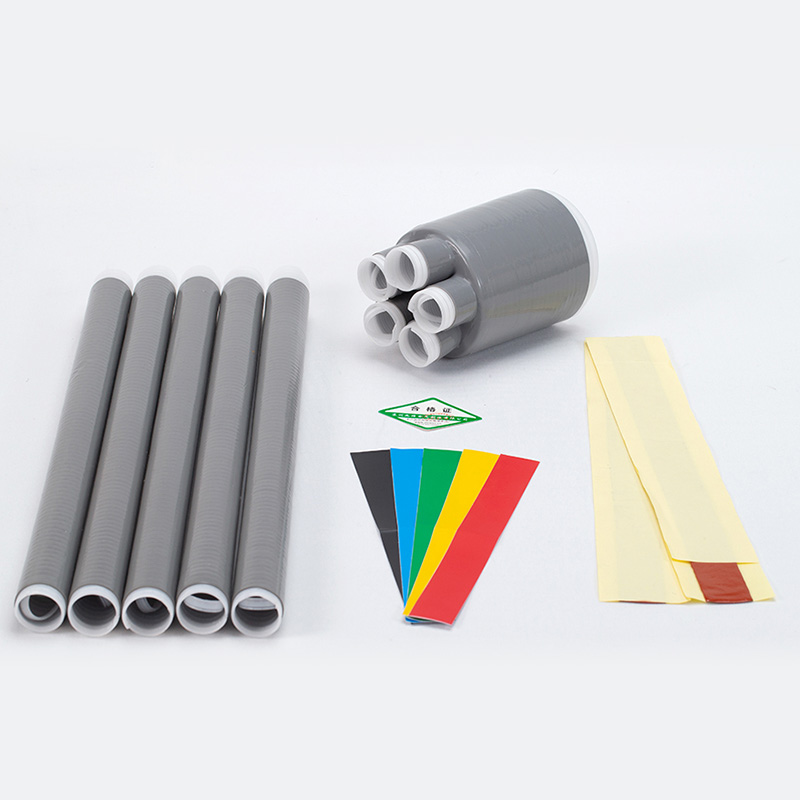

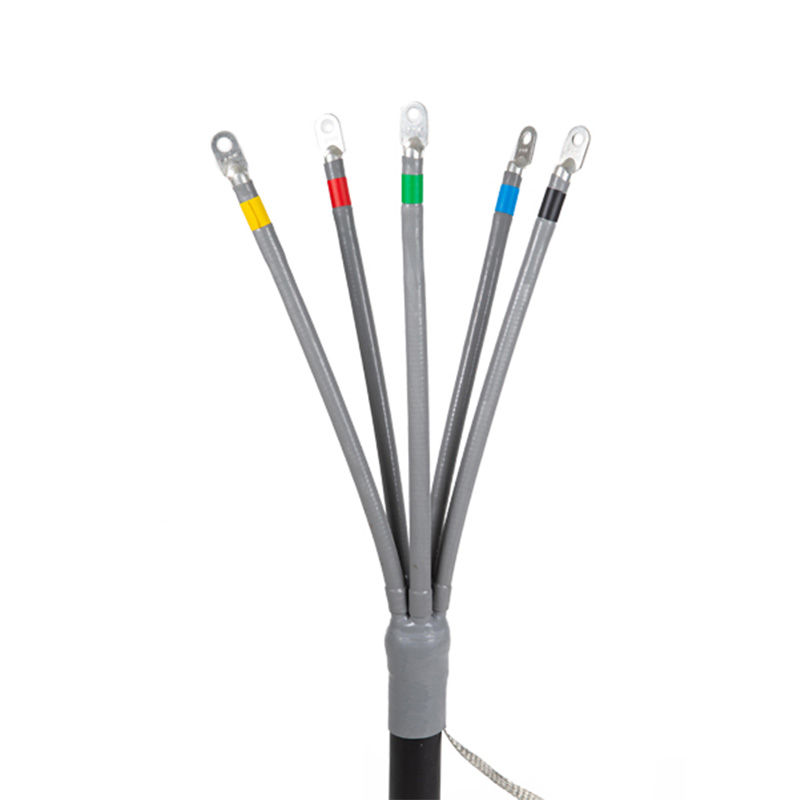

1kV冷收缩的电缆配件：
1，原材料技术数据表
不。 | 物品 | 单元 | 指数 | 测试方法 |
1 | 拉伸长度 | MPA | ≥5.5 | GB/T 528-2009 |
2 | 休息时伸长 | % | ≥480 | GB/T 528-2009 |
3 | 硬度（海岸A） | 40±2 | GB/T 531.1-2009 | |
4 | 撕裂的力量 | N/mm | ≥35 | GB/T 529-2008 |
5 | 承受电压强度 | KV/mm | ≥20 | GB/T 1695-2005 |
6 | 体积电阻率 | ω•cm | ≥1015 | GB/T 1692-2008 |
7 | 介电系数 | 2.8〜3.5 | GB/T 1693-2007 | |
8 | 介电损耗切线 | ≤0.01 | GB/T 1693-2007 | |
9 | 阻力跟踪 | ≥1A3.5 | GB/T 6533-2003 |
2、制造标准：IEC 60502（相当于GB/T 12706）。
1KV冷收缩有线配件主要技术数据
不。 | 物品 | 标准 | 技术要求 |
1 | 8kV，5分钟 | 8KV/5分钟 | |
2 | 电频 | 7.2kV，4H | 7.2kV，4H |
3，环境条件
3.1安装地点：室内或室外。
3.2 高度高度：≤1000m3.3
污染水平：IV
3.4最大。冰盖：10mm
3.5 环境温度：-40+45℃
3.6最大。风速：不超过35m/s（等于风力：700Pa）
3.7地震水平：7
4，主要技术数据
4.1划分电压：0.6/1kV
4.2导动器运行温度：
满足与适合附件的电缆相同的温度要求。
4.3电缆配件绝缘水平应不少于固定电缆。
4.4有线配件应包括安装过程中所需的所有相关配件和消耗材料。
4.5所有可冷收缩配件应在交付工厂测试和检查。产品的表面应光滑，没有可见的黑点，坑或裂缝，因为材料不良或制造技术错误。施工维度应满足绘画的要求。
5，配件
5.1 突破
5.2启动管（原始长度：450mm）
5.3 PVC磁带
5.4填充粘合剂
5.5电缆凸耳（根据客户特定的订单要求）
