了解的结构和功能 电缆 对于理解电力如何安全地从电站到达房屋和行业至关重要。问题： “电源线上的3条电缆是什么？” 乍一看似乎很简单，但它为对现代电气基础设施的更深入了解打开了大门。在本文中，我们将在电源线设置中探索每条电缆的组件，角色和意义，为工程师，学生和好奇的头脑提供技术和实用见解。
电力变速箱在很大程度上依赖于高压电源线，这些电力线是使用精心设计的电缆系统构建的。当查看典型的高架电源线时，您会经常看到 三张 悬挂在高塔上的突出电缆。这些不是随机的；他们有目的地安排以确保有效且安全的电力传递。

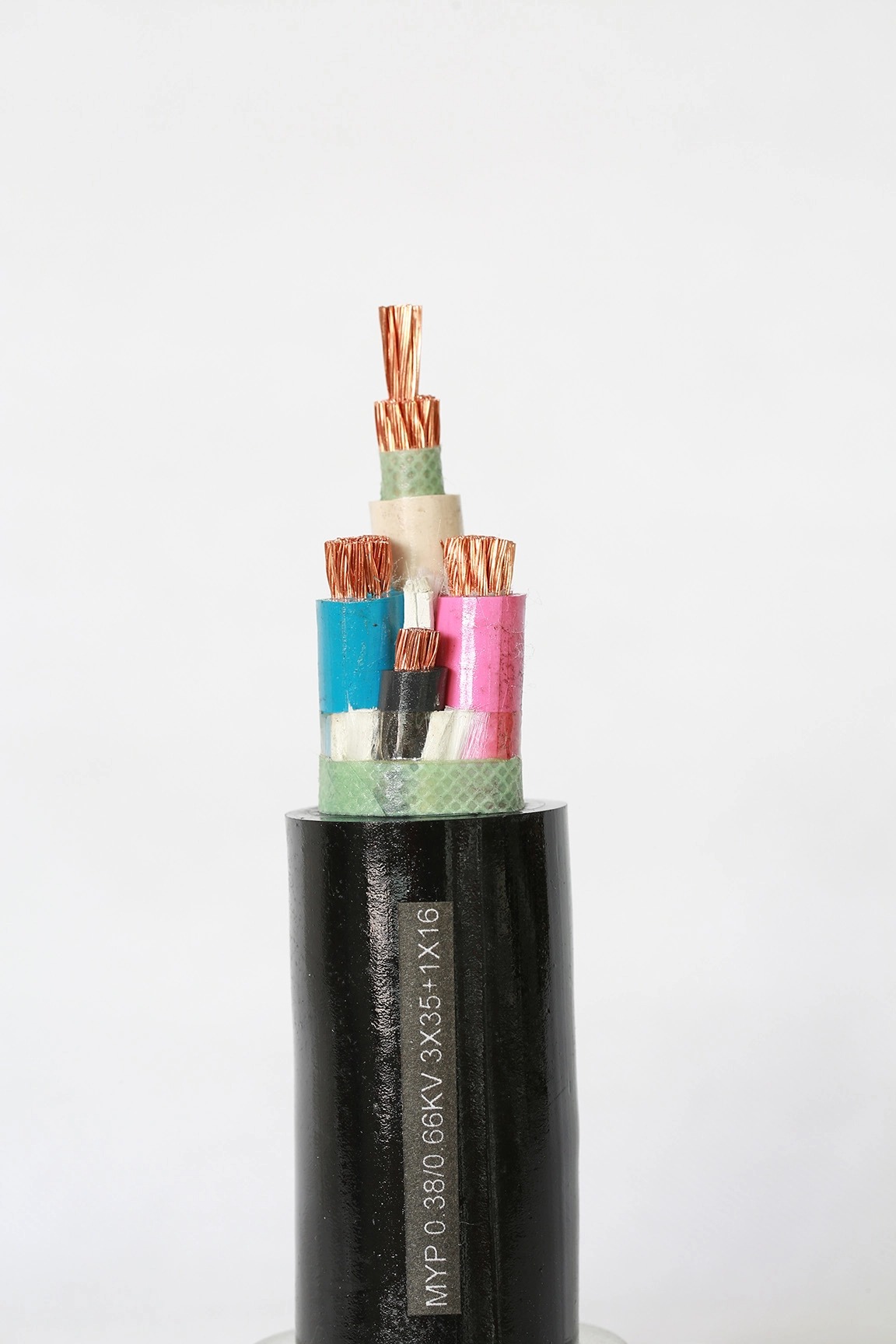

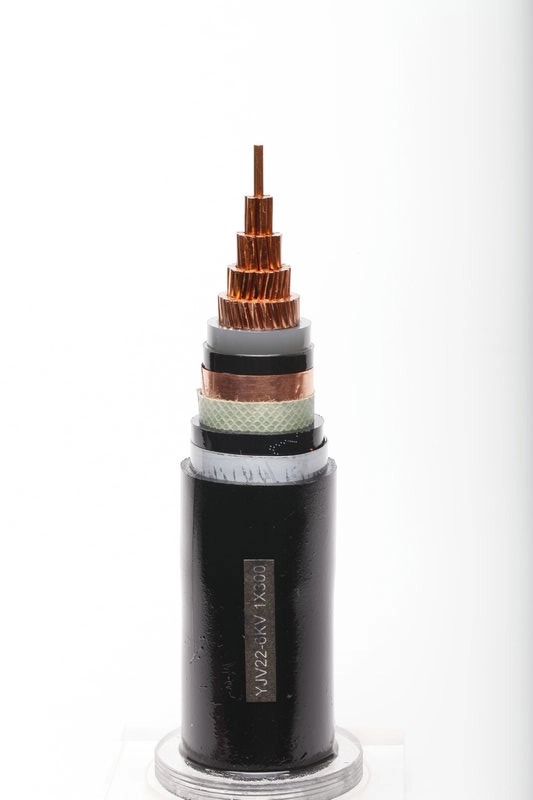

电源电缆 旨在携带电流，并具有最小的损失和最大安全性。电源线上通常看到的三根电缆是：
阶段（实时）导体
中性导体
地面（或地球）电线
这些中的每一个在保持可靠且平衡的电网方面起着至关重要的作用。他们的外观可能无法提供有关其功能的直接线索，但是一旦您了解了它们背后的系统，它们的重要性就会变得清晰。
相导体是 三相动力系统中典型的电源线具有这样的三个相线，每个电线都以不同的相角携带电流（相距120度）。该配置被称为 电流的主要载体。 三相系统，由于其在传输大量电力方面的效率，它是电源分配的全球标准。
三相系统允许 更加平衡的负载 和一致的动力传递。他们提供：
更高的功率密度
有效使用导体材料
能量损失减少
工业电动机和重型机械的平稳运行
每个相导体通常携带 交替的电流（AC） ，并由绝缘体支撑以防止意外接地或短路。
在住宅和商业系统中， 中性导体 可作为 当前 回电源的返回路径。它在整个系统中的多个点上电键在地面上，以保持安全性和电压稳定性。
在三相系统中，中性线通常 在高压传输线上显然不存在，因为这些相位可以平衡。但是，在 低压分配线中，尤其是那些养活房屋和小型企业的分配线中，中性线至关重要：
完成电路
携带不平衡电流
在所有负载上保持一致的电压
许多人将 中立 与 地面混淆，但它们的目的不同。虽然两者都连接在服务面板上，但中性 在正常运行期间 携带电流，而 地面仅在断层或紧急情况下携带电流。
接地线 （有时称为 静电线 或 屏蔽线）通常安装在 变速箱塔的它的主要作用是 顶部。 保护性，而不是导电。它通常不会携带负载电流。相反，它：
保护系统免受 雷击
提供了的路径 故障电流
稳定 电压时 电压水平
接地线会定期连接到接地杆或系统，以将多余的电能安全地耗散到地球中。
适当的接地对于：
防止 电击
保护设备免受 损坏
确保系统的 可靠性和寿命
在复杂的网格设置中，接地系统也可能是 故障检测机制的一部分 ，该机制自动隔离损坏的线路和重定向功率流。
为了帮助可视化的角色，请参阅下表： 电源线上 三个主要电缆
| 电缆类型 | 功能 | 电流携带角色 | 位置位置 |
|---|---|---|---|
| 相导体 | 跨阶段供电 | 是的 | 中或下臂 |
| 中性导体 | 完成电路 | 是（对于不平衡负载） | 下臂或单独的线 |
| 接地线 | 保护系统免受故障和闪电的侵害 | 否（在故障条件下除外） | 塔顶 |
该分解提供了简化但技术上准确的参考，以了解电源线的配置。
三根电线通常代表 三相导体。高压传输系统通常会省略可见的中性，因为该系统是为中性电流取消的平衡负载而设计的。
绝对不是 -切勿在电源线上触摸任何电线。甚至中性线也可以携带电流并构成致命的风险。只有训练有素的专业人员应处理或接近电源基础设施。
如果接地线失效，系统将容易受到 轰动和雷击的影响，从而增加了对变压器和最终用户设备损坏的风险。
大多数高压高压电源线 没有绝缘。他们依靠气隙和高度来防止接触。这就是为什么适当的清除在安装中至关重要的原因。
您在典型的电源线上看到的三根电缆（相位，中性和地面）不仅仅是金属电线在天空中串起。它们代表了一个精心设计的，高度可靠和安全驱动的系统，可以为现代生活提供动力。每根 电缆 从供应电流到保护设备和人员，在能量传输中起不可谈判的作用。随着城市发展和数字基础设施的电力需求不断上升，了解这些基础组成部分变得越来越重要。
无论您是电气工程专业的学生，好奇的房主还是电力行业的专业人士，这些知识都使您能够欣赏我们日常电力背后的复杂性和光彩。
