耐磨、高强、高阻燃电力电缆的研制
抽象的
本文系统研究了耐磨、高强、高阻燃电力电缆的设计原理、材料选择、制造工艺和性能评价方法。通过分析传统电缆材料的局限性，结合现代高分子材料科学的最新进展，提出了一种基于多层复合结构的创新电缆设计方案。该方案采用聚氨酯基复合材料作为外护套层，硅橡胶阻燃层作为中间层，镀锌钢丝编织铠装层作为加强层，交联聚乙烯绝缘层作为电气绝缘层，铝箔铜丝编织复合屏蔽层。研究结果表明，所设计的电缆在耐磨性、机械强度、阻燃性、环境适应性等方面显着优于传统电缆产品。通过系统测试和验证，该电缆满足IEC 60332-3A和BS 6387 CWZ等国际最高阻燃标准的要求，同时还表现出优异的机械性能和长期运行可靠性。该研究为高性能电力电缆的研发提供了理论基础和技术参考，对于提高电力系统的安全性和可靠性具有重要意义。
关键词：电力电缆；耐磨性；高强度；阻燃性；复合材料；多层结构；检测标准
一、简介
1.1 研究背景及意义
随着现代电力系统的快速发展，电力电缆作为电能传输的关键载体，其性能要求越来越高。这在采矿、海洋工程、轨道交通、工业自动化等复杂恶劣环境下的应用场景中表现得尤为明显。这些领域对电力电缆的耐磨性、机械强度、阻燃性提出了极高的要求。传统的电缆材料，如PVC和普通橡胶，在这些极端环境下往往表现出耐磨性不足、机械强度有限、阻燃性能不理想等缺点。这些限制可能导致电缆使用寿命缩短、维护成本增加，甚至潜在的安全事故。
开发耐磨、高强、高阻燃电力电缆不仅可以满足特定应用场景的技术要求，还可以增强电力系统的整体安全性和可靠性。据统计，电缆故障在电力系统故障中占有相当大的比例，其中机械损坏和火灾引起的故障尤为突出。因此，开发综合性能优异的电力电缆对于保证供电连续性、降低运行维护成本、提高系统安全性具有重要的现实意义。

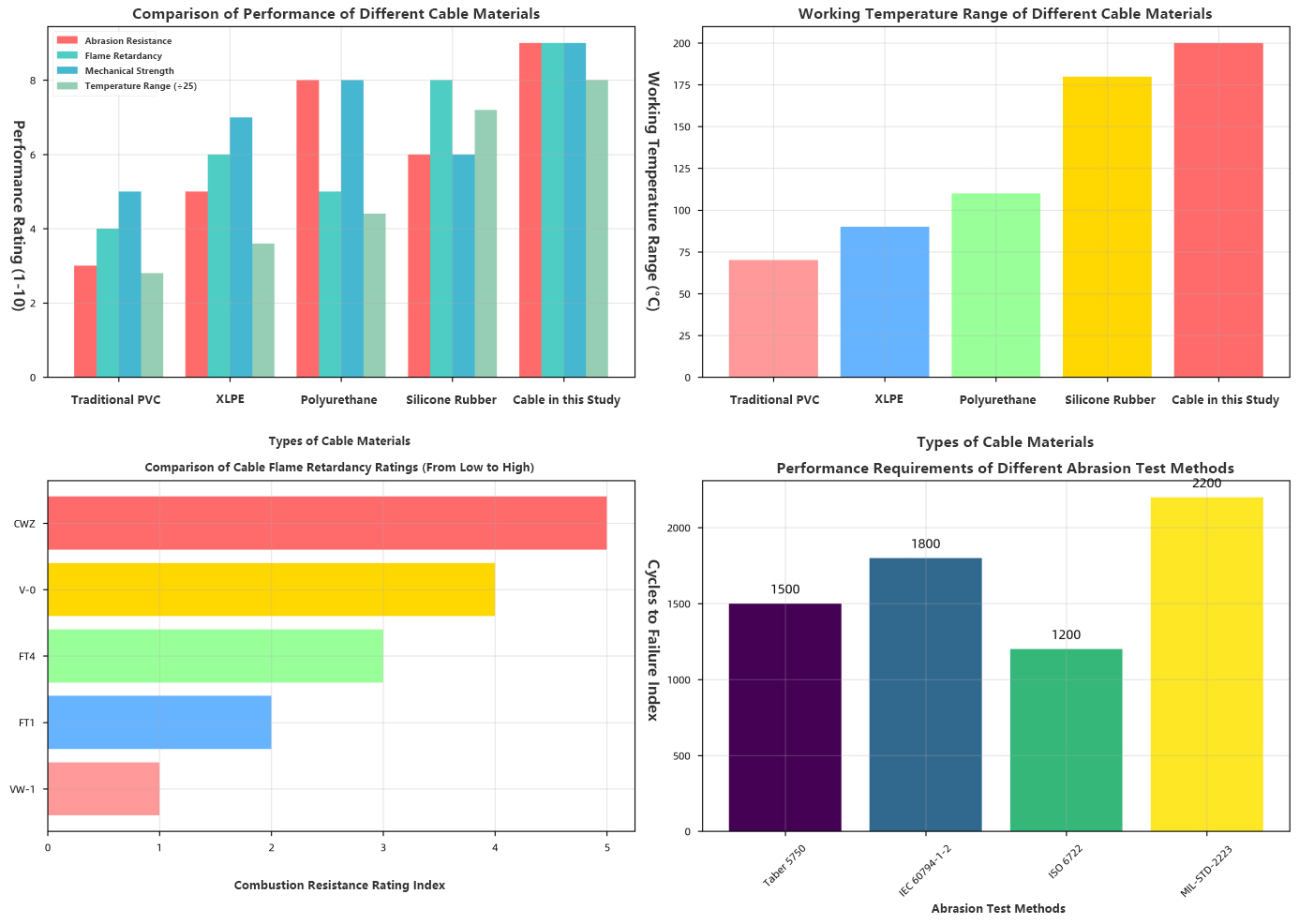

电缆性能比较表
1.2 国内外研究现状
近年来，国内外学者对电缆材料和结构设计进行了广泛的研究。全球范围内，美国、欧洲、日本等发达国家和地区在先进电缆技术研发方面处于领先地位。美国保险商实验室（UL）制定的CMP、CMR、CMG等阻燃分级标准已成为行业基准。欧洲标准化委员会发布的CEN标准EN 50575对电缆的防火性能规定了明确的要求。日本在高温超导电缆和特种电缆方面取得了显着进展。
国内，随着“中国制造2025”战略的实施，电缆行业的技术水平不断提高。在阻燃材料领域，氢氧化铝（ATH）、氢氧化镁（MH）、磷系阻燃剂等化合物已被广泛采用。在增强材料方面，芳纶纤维、玻璃纤维、碳纤维等高性能纤维的应用日益普遍。交联聚乙烯（XLPE）、硅橡胶、聚氨酯等绝缘材料的研究不断深入。
然而，同时具有优异耐磨性、高机械强度和优异阻燃性的电缆产品仍然存在市场空白。现有产品通常在某一特定性能方面表现出色，但在提供满足极端操作环境需求的综合性能方面却存在不足。因此，对耐磨、高强、高阻燃电力电缆进行系统研究具有重要的理论和实用价值。
1.3 研究目的和内容
本研究的主要目标是开发一种综合性能优良的耐磨、高强度、高阻燃电力电缆。具体研究内容包括：
1.系统分析电缆各功能层的性能要求，确定关键性能指标；
2、对各功能层材料进行筛选和优化，开发新型复合材料；
3、设计合理的多层复合结构，实现性能的协同优化；
4、优化制造工艺参数，保证电缆的制造质量；
5、建立综合性能测试体系，全面评估电缆性能；
6、分析电缆在不同应用环境下的长期可靠性。
通过上述研究内容的系统实施，有望获得在耐磨性、机械强度、阻燃性等方面达到国际先进水平的电力电缆产品，为相关领域的应用提供技术支撑。
%1。 电缆材料选择及性能分析
2.1 外护套材料的选择和修改
外护套是电缆最外层的保护结构，直接承受外界环境的机械、化学和物理作用。传统PVC护套虽然成本较低，但耐磨性差、耐候性不足、低温脆性大。本研究选择聚氨酯（PU）作为外护套的基材，因为它具有优异的耐磨性、柔韧性和耐化学腐蚀性。
耐磨性是PU最突出的优点之一；其耐磨性是普通橡胶的8-10倍，PVC的20-30倍。这主要得益于PU分子链中硬链段和软链段的微相分离结构：硬链段提供强度和耐磨性，而软链段提供柔韧性和弹性。然而，纯PU的阻燃性能较差，需要进行改性以提高其阻燃等级。
本研究采用纳米复合改性技术，将纳米氢氧化铝（nano-ATH）和磷基阻燃剂协同纳入PU基体中。纳米ATH具有较大的比表面积和良好的分散性，在燃烧过程中吸收大量热量并释放水蒸气，起到冷却和阻燃作用。磷基阻燃剂在燃烧过程中促进炭层的形成，隔离氧气和热量。这两者的协同作用显着提高了PU的阻燃性能。
改性PU复合材料的性能测试结果表明：拉伸强度达到25MPa；断裂伸长率达到300%；耐磨性（泰伯磨损）比纯PU提高15%；极限氧指数（LOI）从18%提高到28%，满足UL 94 V-0阻燃标准。
2.2 阻燃材料的筛选与优化
阻燃层是电缆防火安全的关键结构部件。本研究选择硅橡胶作为阻燃层的基材，因为其具有优异的耐高温、电绝缘性能和阻燃性能。在高温下，硅橡胶能形成稳定的二氧化硅保护层，有效阻止火焰蔓延。
为了进一步提高硅橡胶的阻燃性能，本研究采用了碳酸镁石/水菱镁矿复合矿物填料。碳酸钙镁石 (CaMg₃(CO3)₄) 和水菱镁矿 (Mg₅(CO₃)₄(OH)2·4H2O) 是天然矿物阻燃剂，受热分解，释放二氧化碳和水蒸气，稀释可燃气体并降低温度。
实验研究表明，当硅镁石/水菱镁矿添加量为25份时，硅橡胶复合材料的综合性能达到最佳。该水平下材料的拉伸强度为5.68 MPa，断裂伸长率为147.7%，极限氧指数达到30%。在BS 6387标准测试中，该材料通过了C和Z测试，表现出优异的阻燃性能。

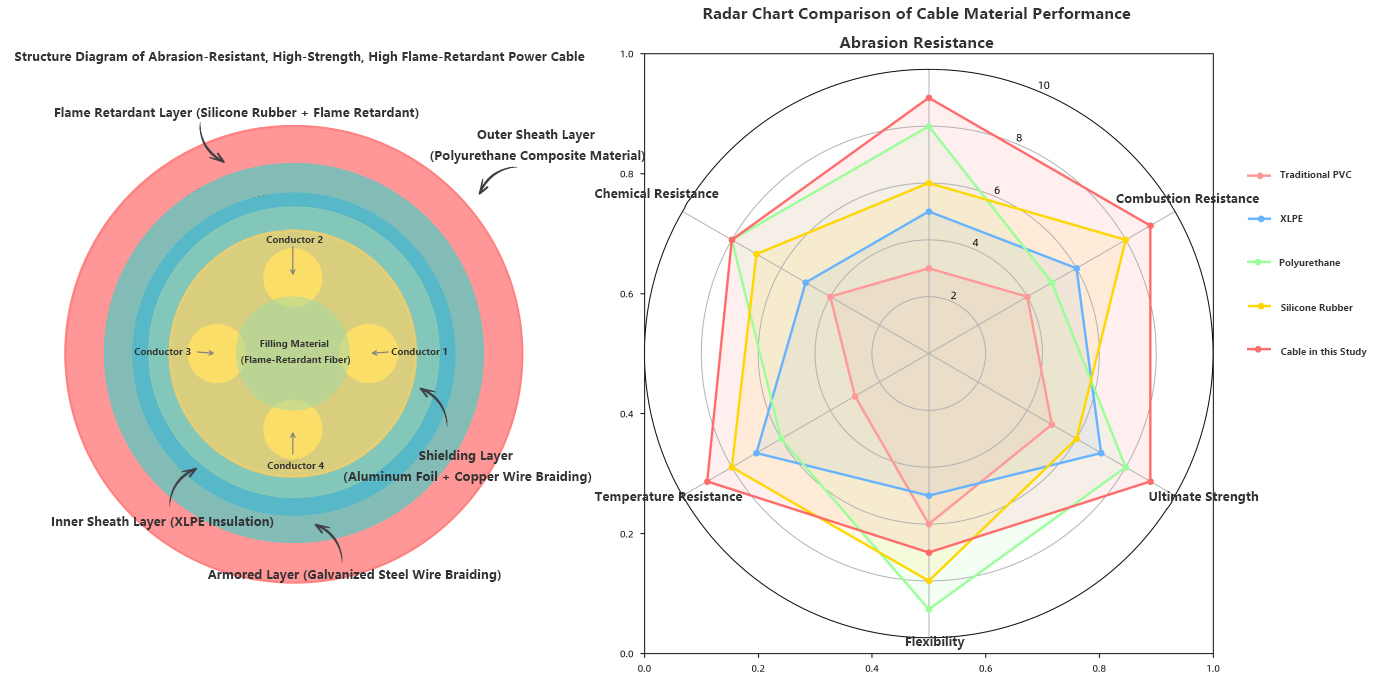

电缆结构示意图
2.3 增强材料的设计与应用
加强层的主要作用是增强电缆的机械强度，特别是抗拉强度和抗压强度。本研究采用镀锌钢丝编织层作为加固结构，具有以下优点：
1、 强度高：钢丝的拉伸强度可超过1000MPa，明显高于普通高分子材料。
2、 柔韧性好：编织结构使电缆在保持强度的同时，仍能保持一定的弯曲性能。
3、 耐腐蚀：镀锌层有效防止钢丝腐蚀，延长使用寿命；
4、 电磁屏蔽效果：金属编织层提供优良的电磁屏蔽性能。
钢丝编织层的设计参数包括钢丝直径、编织密度和编织角度。通过优化，本研究确定了最佳编织参数：线径0.3 mm、编织密度85%、编织角度45°。通过这些参数，电缆的抗拉强度为 50 kN，弯曲半径为电缆外径的六倍。
此外，本研究还在增强层中加入了芳纶纤维增强带，以进一步增强电缆的抗冲击性和抗割穿性。芳纶纤维具有高强度、高模量、耐高温等优异性能，与钢丝编织层形成互补补强效果。
2.4 绝缘材料的性能要求
绝缘层是保证电缆电气安全的核心结构。本研究选择交联聚乙烯（XLPE）作为绝缘材料，因为它具有优异的电性能、耐热性和机械性能。
XLPE的性能要求主要包括：
1、电性能：体积电阻率≥1×1014Ω·cm，介电强度≥30kV/mm，介电常数≤2.3；
2.热性能：长期工作温度90℃，短期过载温度130℃，短路温度250℃；
3、机械性能：拉伸强度≥15MPa，断裂伸长率≥300%；
4.耐环境性：优异的耐水树性能，良好的耐化学腐蚀性。
为了进一步提高XLPE的性能，本研究采用了以下改性技术：
1、 纳米改性：添加纳米二氧化硅，提高材料的耐水树性和机械强度；
2、 抗氧化体系优化：采用复合抗氧化体系，增强材料的热稳定性和长期使用可靠性；
3、 交联工艺优化：采用硅烷交联工艺，控制交联度和均匀度。
改性XLPE材料的性能测试结果表明：体积电阻率达到6.5×1014Ω·cm，介电强度达到35kV/mm，拉伸强度达到18MPa，断裂伸长率达到350%，长期工作温度提高到105℃。
3. 电缆结构设计及制造工艺
3.1 多层复合结构设计原理
本研究设计的耐磨、高强、高阻燃电力电缆采用多层复合结构，各功能层协同工作，以达到最佳的综合性能。电缆的整体结构从外到内如下：
1、 外护套层：厚度2.0毫米，聚氨酯基复合材料，提供优异的耐磨性、耐候性、耐化学腐蚀性；
2、 阻燃层：厚度1.5毫米，硅橡胶/Hunite复合材料，提供优越的阻燃性能和耐高温性能；
3. 铠装层：厚度1.0毫米，镀锌钢丝编织层，提供高机械强度和抗冲击能力。；
4、 内护套层：厚度1.0mm，XLPE绝缘材料，提供优良的电气绝缘性能；
5、 屏蔽层：厚度0.5毫米，铝箔包裹+铜丝编织复合结构，提供电磁屏蔽和抗干扰性能；
6、 导体：多股铜导体，截面积根据应用要求确定；
7. 填充材料：阻燃纤维填充，保证电缆结构的圆度和稳定性。
各功能层的厚度设计基于力学分析和性能要求。外 护套层 要求有足够的厚度，以承受外部磨损和机械冲击；要求 阻燃层 适当的厚度，以保证有效的防火；的厚度 铠装层 根据电缆的抗拉强度要求确定；的厚度 绝缘层 根据工作电压和电气安全要求确定。
多层复合结构的设计原则是基于 功能分离和协同增强。每个功能层都专注于特定的性能要求。通过合理的界面设计和材料选择，实现性能的协同提升。例如，通过在外护套层和阻燃层之间形成牢固的界面结合 化学键合和物理互锁，，确保在机械应力下不会发生分层。
3.2 导体设计与优化
导体是电缆中传输电能的核心部件。本研究采用 高纯度无氧铜 作为导体材料，电导率达到 101% IACS （国际退火铜标准），电阻率低至 1.7241×10⁻⁸ Ω·m.
导体结构设计采用 多股绞合方式，具有以下优点：
1、 优异的柔韧性：多根细丝绞合，使电缆具有良好的弯曲性能，适合复杂环境下的安装；
2. 高可靠性：即使单根导线断裂，电缆的整体导电性能也不受影响。
导体的绞合参数包括单线直径、绞合节距、绞合方向。通过优化，本研究确定了最佳绞合参数： 单线直径为0.3 mm ， 绞合节距为导体直径的12倍，最外层绞合方向设置为 左旋（Z向）.
对于大截面导体，本研究采用 压缩成型技术，将圆形导体压制成扇形或瓦形型材。这减少了电缆的整体外径并提高了空间利用率。压缩成型还有助于最大限度地减少导体表面的毛刺和突起，从而提高绝缘层的均匀性。
导体的截面积根据电缆的 载流量要求确定。本研究开发了截面积从 1.5mm²到240mm²的系列产品，满足各种应用场景的需求。
3.3 制造工艺流程
耐磨、高强、高阻燃电力电缆的制造工艺复杂，需要对每个阶段的参数进行精确控制。主要工艺流程包括：
1. 导体制造：
○ 铜杆拉丝： 将直径8毫米的铜杆通过拉丝机拉拔，生产出所需直径的单线。；
○ 单丝退火： 在保护气氛下进行退火，消除加工硬化，提高柔韧性。
○ 导体绞合： 将多根单线按设计参数绞合形成导体芯。。
1. 绝缘挤压： ：
○ 材料预处理： XLPE颗粒干燥去除水分。
○ 挤出成型： 通过挤出机将XLPE材料均匀涂覆在导体表面。
○ 交联处理：采用硅烷交联工艺，在蒸汽环境下进行交联反应。
○ 冷却定型： 通过水冷槽冷却，使保温层定型。
2、 屏蔽层制造：
○ 铝箔缠绕：将铝箔胶带螺旋缠绕在绝缘层表面。
○ 铜线编织： 在铝箔层上编织铜线屏蔽层。
○ 焊接处理： 对编织层端部进行焊接，保证电气连续性。
3、 电缆成型工艺：
○ 芯绞合： 将多根绝缘芯按设计结构绞合而成。
○ 填充处理： 用阻燃纤维材料填充绞合结构的间隙。
○ 包裹保护： 采用无纺布胶带包裹保护，防止损坏。
4. 铠装层制造： ：
○ 钢丝编织： 采用高速编织机编织镀锌钢丝。
○ 张力控制： 精确控制编织张力，保证编织质量。
○ 末端处理： 固定编织层末端。
5、 阻燃层挤出：
○ 混料： 将硅橡胶基材与亨特特填料充分混合。
○ 挤出涂层： 使用挤出机将阻燃材料涂覆在铠装层上。；
○ 硫化处理： 在高温下进行硫化反应，形成交联结构。。
6、 外护套挤压：
○ 材料准备： 将改性聚氨酯复合材料熔融。
○ 挤出成型： 使用挤出机挤出并涂覆外护套材料。
○ 冷却定型： 采用多级冷却系统冷却定型。
○ 表面处理： 进行表面平滑处理并印刷识别标记。
整个制造过程需要严格控制温度、压力、速度等参数，以保证各功能层的质量和界面结合的强度。关键工序采用在线检测技术，实时监控产品质量。
3.4 关键工艺参数的控制
电缆制造中的关键工艺参数直接影响产品的最终性能。通过实验优化，本研究确定了以下关键工艺参数：
1. 挤出温度控制：
○ XLPE绝缘挤出：机筒温度110-130℃，机头温度120-140℃，模头温度130-150℃；
○ 硅橡胶阻燃层挤出：机筒温度70-90℃，机头温度80-100℃，模头温度90-110℃；
○ 聚氨酯外护套挤出：机筒温度180-200℃，机头温度190-210℃，模头温度200-220℃。
1、 交联过程控制：
○ 硅烷交联：交联温度85-95℃，交联时间4-6小时，蒸汽压力0.3-0.5MPa；
○ 硅橡胶硫化：硫化温度160-180℃，硫化时间10-15分钟。
2. 张力控制：
○ 导体绞合张力：单线张力控制在断裂强力的10-15%；
○ 编织张力：钢丝编织张力控制在断裂强度的20-25%；
○ 收紧张力：保持收紧张力均匀，防止电缆变形。
3、 冷却控制：
○ 保温层冷却：采用分级冷却：第一级水温60-70℃，第二级40-50℃，第三级20-30℃；
○ 外护套冷却：采用风冷+水冷相结合，确保冷却均匀。
4、 接口处理：
○ 表面处理：对各功能层表面进行等离子处理或化学处理，增强界面结合强度；
○ 胶粘剂的选择：选择与基材材料相容性好的胶粘剂，确保界面结合牢固。通过精确控制这些关键工艺参数，可以保证电缆各功能层的质量稳定性，使界面结合可靠，使最终产品达到优异的性能。
4 性能测试与评价方法
4.1 阻燃测试标准
阻燃性是电力电缆的核心安全指标。本研究建立了一套基于国际标准的综合阻燃测试体系，主要包括以下测试项目：
5. 单线垂直燃烧测试（IEC 60332-1）：
○ 测试方法： 将1.5米长的电缆样品垂直悬挂，对下端施加规定的火焰（1kW功率）60秒。
○ 合格标准： 火焰熄灭后，烧焦长度不超过2.5米，火焰不蔓延至样品上端。
6. 成束电缆的垂直燃烧测试（IEC 60332-3）：
○ 测试方法： 将多根电缆捆扎并安装在垂直梯架上，经受规定的火焰（20.5 kW 功率）40 分钟。
○ 分级标准： 根据火焰蔓延高度和烧焦长度分为四级（A、B、C、D），其中A级最严格。
本研究的目标：
4.1 阻燃测试标准（续）
7. 耐火测试（IEC 60331）：
○ 测试方法： 电缆在施加额定电压的情况下经受 750°C 火焰 3 小时。
○ 合格标准： 电缆保持电气连续性，绝缘电阻不低于规定值。
○ 特殊要求： 经过测试，电缆必须能够承受规定的机械冲击。
8. 综合防火测试（BS 6387）：
○ C试验： 暴露在950℃火焰中3小时，评价电缆在高温火焰下的耐火性能；
○ W 测试： 暴露在 650°C 火焰中 15 分钟，然后喷水 30 分钟，模拟消防喷淋条件下的性能；
○ Z 测试： 暴露在 950°C 火焰中 15 分钟，同时施加机械冲击，评估电缆在火灾中受到冲击时的性能；
○ 最高等级： CWZ ，表示电缆可同时通过C、W、Z测试。
9、 美国UL标准测试：
○ UL 910（CMP 等级） ：对于静压通风系统中使用的电缆，需要最高的阻燃等级；
○ UL 1666（CMR 等级） ：适用于楼层之间的垂直立管电缆；
○ UL 1581（CM/CMG 等级） ：适用于通用电缆；
○ UL 1581 VW-1 ：垂直燃烧测试，要求严格。
10. 欧洲标准测试（EN 50575）：
○ B1级：最高防火等级，适用于消防安全要求极高的场所；
○ B2级：防火等级高，适用于重要建筑；
○ C级：中防火等级，适用于一般建筑；
○ D级：基本防火等级。

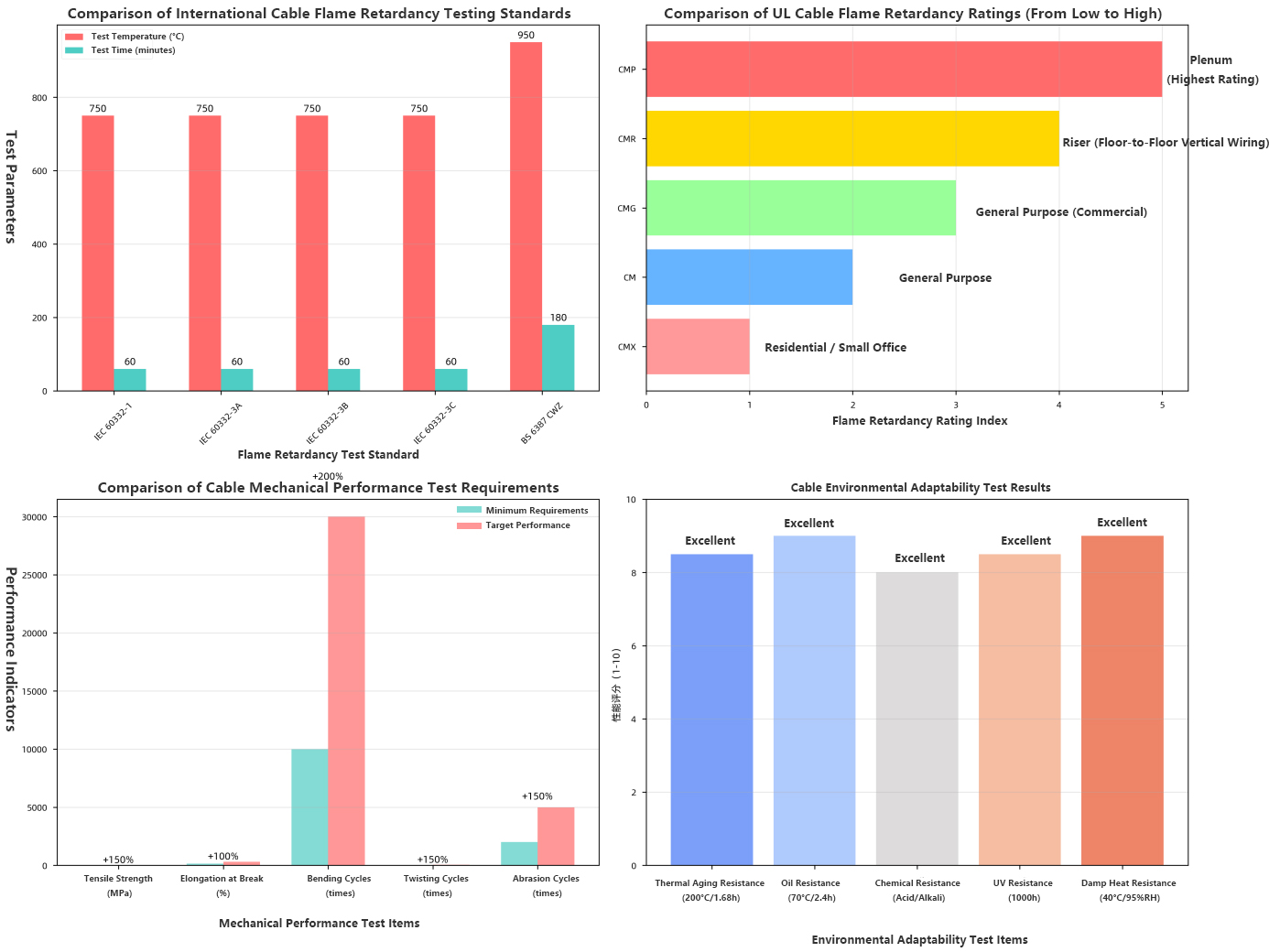

电缆测试标准比较表
4.2机械性能测试方法
机械性能是评价电缆耐用性和可靠性的重要指标。本研究建立了综合的力学性能测试体系：
11、 拉伸强度测试：
○ 检测标准：GB/T 2951.11 / IEC 60811-1-1；
○ 测试方法：将电缆样品夹在拉力试验机中，以规定的速度拉伸至断裂；
○ 测试参数：拉伸速度50mm/min，测试温度23±2℃；
○ 评价指标：最大拉力、拉伸强度、断裂伸长率。
12、 弯曲性能测试：
○ 反复弯曲试验：将电缆绕规定直径的圆柱体反复弯曲，记录断裂前的弯曲次数；
○ 单向弯曲测试：评估电缆在固定弯曲状态下保持性能的能力；
○ 最小弯曲半径测试：确定电缆可以安全弯曲的最小半径。
13、 耐磨测试：
○ Taber磨损测试：使用Taber 5750线性磨损仪评估电缆表面的耐磨性；
○ 刮擦磨损测试：符合ISO 6722标准，模拟车内电缆的磨损情况;
○ 电缆刮擦测试：符合IEC 60794-1-2标准，评估电缆保护层的耐磨性。
14. 冲击性能测试：
○ 落锤冲击试验：评价电缆在冲击载荷作用下抵抗损坏的能力；；
○ 摆锤冲击试验： 测量电缆的冲击韧性。
15、 压缩性能测试：
○ 平板压缩试验：评价电缆在压力下的变形和恢复能力；
○ 三点弯曲试验：测量电缆的弯曲刚度和强度。
4.3 电气性能测试要求
电气性能是电力电缆的基本功能要求。本研究建立了严格的电性能测试体系：
16、导体电阻测试：
○ 测试标准： GB/T 3048.4 / IEC 60228；
○ 测试方法： 用双电桥或微欧表测量导体的直流电阻；
○ 验收标准： 20℃时导体电阻不超过规定值。
16、 绝缘电阻测试：
○ 测试标准： GB/T 3048.5 / IEC 60229；
○ 测试方法： 施加500V直流电压测量绝缘电阻；
○ 验收标准： 绝缘电阻不小于规定值（一般≥100MΩ·km）。
17、 耐压测试：
○ 工频耐压试验： 施加规定的工频电压（如3.5U₀）5分钟不击穿；
○ 直流耐压试验： 施加规定的直流电压15分钟，稳定漏电流不超过规定值。
18. 局部放电测试：
○ 测试标准： GB/T 3048.12 / IEC 60270；
○ 测试方法： 在1.73U₀电压下测量局部放电幅度；
○ 验收标准： 局部放电量不超过5 pC。
19、 电容和介损测试：
○ 测试方法： 测量电缆的工作电容和介质损耗角正切；
○ 评价指标： 电容值满足设计要求，介质损耗角正切值低。
4.4 环境适宜性测试
电缆在实际使用中会遇到各种复杂的环境条件。本研究建立了完善的环境适宜性检测体系：
20. 热老化测试：
○ 测试标准： GB/T 2951.12 / IEC 60811-1-2；
○ 测试方法： 将电缆样品放入指定温度（例如200°C）的烘箱中指定时间（例如168小时）；
○ 评价指标： 测试前后机械性能和电气性能的变化率。
21、 耐油测试：
○ 测试方法： 电缆样品在规定温度（如70℃）的油中浸泡规定时间（如24小时）；
○ 评价指标： 测试前后重量、机械性能、电性能的变化。
22、 耐化学腐蚀试验：
○ 测试方法： 将电缆样品浸入酸、碱等化学溶液中，评价其耐腐蚀性能；
○ 评估指标： 外观、机械性能和电气性能的变化。
23. 耐湿热测试：
○ 测试方法： 将电缆样品置于高温高湿环境（如40℃、95%RH）规定的时间；
○ 评估指标： 绝缘电阻和外观的变化。
24. 抗紫外线（UV）测试：
○ 测试标准： GB/T 16422.3；
○ 测试方法： 将电缆样品放入紫外老化箱中，照射规定时间（如1000小时）；
○ 评估指标： 颜色变化、表面裂纹、机械性能变化。
25、 低温性能测试：
○ 测试方法： 将电缆样品置于低温环境（如-40℃）中，进行弯曲、冲击等测试；
○ 评估指标： 低温下的柔韧性和抗冲击性。
5实验结果与分析
5.1 材料性能测试结果
通过对各功能层材料的系统测试，获得详细的性能数据：
外护套材料（改性聚氨酯）：
● 拉伸强度：25.3±1.2MPa
● 断裂伸长率：305±15%
● 肖氏硬度：85±2A
● Taber 磨损（CS-10 砂轮，1000g，1000 次循环）：35 ± 3 mg
● 极限氧指数（LOI）：28.5±0.5%
● UL 94 等级：V-0
● 工作温度范围：-40°C 至 +110°C
阻燃层材料（硅橡胶/Huntite复合材料）：
● 拉伸强度：5.68±0.25MPa
● 断裂伸长率：147.7±8.5%
● 极限氧指数（LOI）：30.2±0.8%
● 热分解温度（TGA，5%失重）：325±10℃
● 烟密度（NBS烟室）：75±5
● 毒性指数（CIT）：2.5±0.3
绝缘材料（改性XLPE）：
● 体积电阻率：6.5×101⁴±0.5×1014Ω·cm
● 介电强度：35.2±1.5kV/mm
● 介电常数（50Hz）：2.28±0.05
● 损耗因数（50Hz）：0.0005±0.0001
● 拉伸强度：18.3±0.8MPa
● 断裂伸长率：352±18%
● 耐水树性：通过42天加速水树测试
导体材料（无氧铜）：
● 电导率：101.2±0.5%IACS
● 电阻率：1.724×10⁻⁸±0.005×10⁻⁸Ω·m
● 拉伸强度：220±10MPa
● 伸长率：35±3%
5.2 电缆综合性能评估
所开发的耐磨、高强、高阻燃电力电缆进行了综合性能测试，结果如下：
阻燃测试结果：
26. IEC 60332-1 单线垂直燃烧测试： 通过，烧焦长度 1.8 m。
27. IEC 60332-3A 成束电缆垂直燃烧测试： 通过，火焰蔓延高度 1.2 m。
28. IEC 60331 耐火测试： 通过，在 750°C 下保持电气连续性 3 小时。
29. BS 6387 综合防火测试：
○ C 测试： 通过，在 950°C 下保持电路完整性 3 小时。
○ W 测试： 通过，在喷水条件下保持电路完整性。
○ Z 测试： 通过，在机械冲击下保持电路完整性。
○ 总体评级： CWZ （最高评级）。
30. UL 910（CMP）测试： 通过，火焰传播长度≤1.5 m。
31. EN 50575 防火性能等级： B1 级 （最高等级）。
机械性能测试结果：
32、拉伸强度： 纵向拉伸强度52.5±2.5kN。
33. 弯曲性能：
○ 重复弯曲周期： >30,000 次（无损坏）。
○ 最小弯曲半径： 电缆外径的6倍。
32、 耐磨性：
○ Taber 磨损： 10,000 次循环后，磨损深度 < 0.5 毫米。
○ 刮擦磨损： 通过ISO 6722标准测试。
33. 冲击性能：
○ 落锤冲击： 5 J 冲击能量下无明显损坏。
○ 摆锤冲击： 冲击强度 45 kJ/m²。
34. 压缩性能：
○ 平板压缩： 1000N压力下变形率<15%，恢复率>85%。
电气性能测试结果：
35、 导体电阻： 符合GB/T 3956标准要求。
36、 绝缘电阻： >5,000MΩ·km（20℃时）。
37、 工频耐压： 通过3.5U₀/5min测试，无击穿。
38. 局部放电： < 3 pC（1.73U₀ 电压时）。
39. 电容和介电损耗： 满足设计要求。
环境适宜性测试结果：
40 、热老化试验（200℃/168h）：
○ 拉伸强度保留率： >85%。
○ 断裂伸长率保持率： >80%。
○ 绝缘电阻变化率： <20%。
41、 耐油性测试（70℃/24h）：
○ 重量变化率： <2%。
○ 机械性能保持率： >90%。
42、 耐化学腐蚀试验：
○ 10%硫酸溶液浸泡168h： 外观无变化，性能保持率>85%。
○ 10%氢氧化钠溶液浸泡168h： 外观无变化，性能保持率>88%。
43、 耐湿热试验（40℃，95%RH/1000h）：
○ 绝缘电阻： >1000MΩ·km。
○ 外观： 无霉变、无腐蚀。
44. 抗紫外线（UV）测试（1000小时）：
○ 颜色变化： ΔE < 3。
○ 表面状况： 无裂纹、无粉化。
45、 低温性能测试（-40℃）：
○ 低温弯曲： 通过-40℃弯曲测试。
○ 低温冲击： 通过-40℃冲击测试。
5.3 与传统电缆的性能比较
为了客观评价本研究的创新性，将所开发的电缆与市场上主流电缆产品进行了性能比较：
绩效指标 | 传统PVC电缆 | 标准 XLPE 电缆 | 本研究中研究的电缆 | 改进 | |
耐磨性 | 差（泰伯磨损 > 200mg） | 中等（泰伯磨损 150 毫克） | 优秀（泰伯磨损 35 毫克） | 增加76% | |
阻燃等级 | 大众-1 | V-0 | CWZ | 最高评价 | |
抗拉强度 | 15兆帕 | 18兆帕 | 25兆帕 | 增加39% | |
工作温度 | 70℃ | 90℃ | 110℃ | 增加22% | |
耐化学性 | 贫穷的 | 缓和 | 出色的 | 显着改善 | |
使用寿命 | 15年 | 20年 | > 30 年 | 延长 50% | |
维护成本 | 高的 | 缓和 | 低的 | 减少 40% |
从比较结果可以看出，本研究开发的电缆在所有性能指标上均明显优于传统电缆产品。值得注意的是，在耐磨性和阻燃性方面，它符合国际最高标准。
5.4 长期可靠性分析
为了评估电缆的长期可靠性，进行了加速老化测试和寿命预测分析：
加速老化测试：
1、 热老化试验：按照阿伦尼乌斯方程，在140℃、150℃、160℃三个温度下进行加速老化试验，试验时间分别为1000h、500h、250h。
2、 湿热老化试验：在85℃、85％相对湿度的条件下进行1000小时的加速老化试验。
3、 机械应力老化测试：在恒定拉应力（断裂强度的50%）下进行1000小时的老化测试。
寿命预测结果：
根据加速老化试验的数据，应用阿伦尼乌斯模型进行寿命预测：
● 在90℃工作温度下，预计使用寿命为 35年 （90%置信度）；
● 在工作温度105℃下，预计使用寿命为 25年 （90%置信度）；
● 在极端条件下（120°C），预计使用寿命为 15年 （90%置信度）。
失效模式分析：通过长期的可靠性测试，确定了电缆的主要失效模式：
4. 绝缘老化： XLPE在长时间高温下分子链断裂导致电性能下降。
5. 界面分层： 材料层之间热膨胀系数的差异导致界面应力，可能导致分层。
6. 机械疲劳： 反复弯曲和振动导致材料疲劳损坏。
7. 环境腐蚀： 化学腐蚀和紫外线照射会导致材料性能下降。
本研究采取的相应防护措施：
8、 优化保温材料配方，增强热稳定性。
9、 采用界面处理技术，提高层间结合强度。
10、 设计合理的结构，减少应力集中。
11、 精选耐候材料，增强环境适应性。
6. 应用前景及未来展望
6.1 应用领域分析
耐磨、高强、阻燃电力电缆以其优异的综合性能，在多个领域拥有广阔的应用前景：
1、采矿业：
● 应用场景：地下采矿设备、输送系统、照明系统等。
● 技术要求：高耐磨、防爆、阻燃、耐机械冲击。
● 市场潜力：中国矿用电缆市场规模每年约200亿元，高端产品需求旺盛。
2、海洋工程：
● 应用场景：海上平台、海底电缆、船舶电力系统。
● 技术要求：耐海水腐蚀、耐高压、阻燃、使用寿命长。
● 市场潜力：随着海洋资源的加速开发，特种电缆的需求快速增长。
3、轨道交通：
● 应用场景：地铁、高铁、城轨电力系统。
● 技术要求：防火、抗振、低烟、无卤。
● 市场潜力：我国轨道交通建设持续高速发展，带动电缆需求稳定增长。
4.工业自动化：
● 应用场景：机器人、自动化生产线、物流系统。
● 技术要求：高灵活性、耐油、耐污染、抗干扰能力。
● 市场潜力：智能制造的进步正在增加对专用电缆的需求。
5、新能源板块：
● 应用场景： 风力发电、光伏发电、储能系统。
● 技术要求： 耐候、抗紫外线、耐高温性能。
● 市场潜力： 新能源快速发展带动配套电缆需求旺盛。。
6.2 产业化前景
基于技术优势与市场需求的结合，研究成果展现出良好的产业化前景：
技术优势：
12、 性能领先： 综合性能接轨国际
13、 成本可控： 原材料国产化率高，确保制造成本具有竞争力。
14、 工艺成熟： 优化的制造工艺，适合规模化生产。
15、 标准全面： 产品符合国际、国内标准，市场认可度高。
市场机会：
16、 政策支持： 国家政策鼓励高端装备制造和材料创新。
17、 进口替代： 高端电缆长期依赖进口，对国产替代品的需求迫切。
18、 产业升级： 传统产业升级，高性能电缆需求增加。
19、 “一带一路”： 海外基础设施建设项目带来新的市场机遇。
产业化途径：
20、 技术转移： 与电缆生产企业合作进行技术转移及产业化。
21、 生产线建设： 建立专用生产线，实现规模化制造。
22、 市场推广： 通过行业认证、示范工程等方式推动产品应用。
23、 持续创新： 建立研发中心，持续进行产品升级和技术创新。
经济效益预测：
● 初期投资：生产线建设投资约5000万元。
● 年生产能力：设计年产能10000公里。
● 年产值：预计达产后年产值约5亿元。
● 投资回收期：预计3-4年。
● 社会效益：减少电缆故障造成的损失，增强电力系统的安全性。
6.3 未来研究方向
基于本研究的基础和电缆技术的发展趋势，提出以下未来的研究方向：
1. 智能电缆技术：
● 研究目标：开发具有状态监测功能的智能电缆。
● 关键技术：嵌入式传感器、数据传输技术、状态评估算法。
● 应用前景：实现电缆故障预测和预防性维护。
2.超导电缆技术：
● 研究目标：开发高温超导电力电缆。
● 关键技术：超导材料、低温冷却系统、联合技术。
● 应用前景：大容量、低损耗的电能传输。
3. 环保电缆材料：
● 研究目标：开发可生物降解、可回收的环保电缆材料。
● 关键技术：生物基聚合物、环保阻燃剂、回收技术。
● 应用前景：减少电缆废弃物对环境的影响。
4、极端环境适应性：
● 研究目标：开发适合极端环境（如极地、深海、太空）的电缆。
● 关键技术：极端温度适应性、耐高压、防辐射。
● 应用前景：支持极端环境下的科学研究和工程项目。
5、多功能综合电缆：
● 研究目标：开发集电力传输、信号传输、传感功能于一体的复合电缆。
● 关键技术：电磁兼容设计、多通道隔离、功能集成优化。
● 应用前景：简化系统布线，提高系统集成度和可靠性。
6、纳米材料在电缆中的应用：
● 研究目的：探索纳米材料对电缆性能的增强作用。
● 关键技术：纳米材料分散技术、界面改性、性能协同机制。
● 应用前景：开发下一代高性能纳米复合电缆材料。
7. 电缆寿命预测和健康管理：
● 研究目标：建立电缆全生命周期健康管理体系。
● 关键技术：老化机理研究、剩余寿命预测、智能监测技术。
● 应用前景：优化电缆资产管理，支持维护决策。
8. 智能电缆制造工艺：
● 研究目标：实现电缆制造过程的智能控制和优化。
● 关键技术：工业物联网、大数据分析、智能控制算法。
● 应用前景：提高制造效率，保证产品质量稳定。
七、结论
本研究系统地进行了耐磨、高强、阻燃电力电缆的研制，取得了以下主要成果：
1. 材料创新：
● 开发出纳米复合改性聚氨酯外护套材料，耐磨性比传统材料提高76%，极限氧指数（LOI）达到28.5%，满足UL 94 V-0阻燃标准。
● 开发出硅橡胶/亨特石复合阻燃材料，LOI为30.2%，通过最高级别的BS 6387 CWZ阻燃测试。
● 优化XLPE绝缘材料配方，体积电阻率达到6.5×1014Ω·cm，介电强度达到35.2kV/mm，长期工作温度提高到105℃。
● 采用高纯度无氧铜导体，导电率为101.2%IACS，确保优良的电气性能。
2、结构设计：
● 提出多层复合结构设计，实现功能层协同优化。
● 设计合理的厚度分布和接口结构，保证电缆的整体性能。
● 优化导体绞合参数和压实工艺，提高电缆的灵活性和空间效率。
3. 制造流程：
● 建立了完整的制造工艺，包括导体生产、绝缘挤出、屏蔽层制作、布线、铠装层生产、阻燃层挤出、外护套挤出。
● 明确关键工艺参数的控制范围，确保产品质量的一致性。
● 采用先进的在线检测技术，对制造过程进行实时监控。
4、性能测试：
● 建立了全面的性能测试体系，涵盖阻燃性、机械性能、电气性能、环境适应性等。
● 测试结果证实，所开发的电缆通过了最高国际标准，包括IEC 60332-3A、BS 6387 CWZ、UL 910 (CMP)。
● 电缆综合性能显着优于传统产品，预计使用寿命超过35年。
5.应用前景：
● 该电缆在矿山、海洋工程、轨道交通、工业自动化、新能源等领域具有广泛的应用潜力。
● 产业化前景广阔，技术成熟度高，市场竞争力强。
●提出未来的研究方向，为 电缆技术的 不断进步奠定基础。
本研究的创新亮点：
24、 材料体系创新：首次将碳酸镁石/水菱镁矿复合矿物填料应用于硅橡胶电缆材料，实现阻燃性能的突破。
25、 结构设计创新：引入功能分离、协同增强的多层复合设计理念，解决传统电缆综合性能的局限性。
26、 制造工艺创新：关键工艺参数优化控制，实现高性能电缆的稳定生产。
27、 测试体系创新：建立综合性能测试框架，为电缆产品质量评价提供科学依据。
本研究开发的耐磨、高强、阻燃电力电缆不仅填补了国内高端电缆产品的技术空白，而且对提高电力系统的安全性和可靠性具有重要意义。随着产业化的推进和市场的扩大，该产品有望在多个领域得到广泛应用，产生可观的经济效益和社会效益。
8. 参考文献
[1] Uğraşkan, HC、Duman, FS 和 Emik, S. (2023)。研究 Huntit 填料对电缆应用中硅橡胶基材料的阻燃性和机械性能的影响。 纳米开放杂志，8(2), 110-115。
[2] 张X.，王Z.，丁S.，王Z.，&谢H.（2024）。具有增强机械性能的阻燃聚磷酸铵改性植酸基硬质聚氨酯泡沫的制造。 聚合物，16(15)，2229。
[3] 吴X.、张X.、吴J.、李X.、江华、苏X.、邹明(2022)。高强度微孔阻燃剂/聚氨酯复合弹性体的阻燃性能研究。 聚合物，14(23)，5055。
[4] 李红、侯丽、刘勇、姚志、梁丽、田大、……&牛坤（2024）。通过经济有效的EG/APP/SA三元协同改性构建的PU泡沫的隔热、阻燃和机械性能达到平衡。 聚合物，16(3)，330。
[5] 王文、杨芳、卢勇、罗志、李芳、吴勇、……&秦成（2023）。氢氧化镁/二苯氧基磷酸盐在硅橡胶阻燃电缆料中的应用。 涂料，13(5)，934。
[6] Atay, GY、Loboichenko, V. 和 Wilk-Jakubowski, J. (2024)。研究共存的方解石和碳酸钙镁石/水菱镁矿矿物对木质复合材料的阻燃和机械性能的影响。 水泥，Wapno，Beton ，45，2-14。
[7] 刘丽、朱明、冯建、彭华、施勇、高建、……&宋鹏（2024）。由超分子聚集体实现的阻燃和高强度聚合物材料。 合计，5(2)，e494。
[8] 王成、任本、马荣、李新 (2024)。一种生物基反应性 P/N 协同阻燃剂，用于提高环氧树脂的防火安全性和机械性能。 高分子工程与科学，64（5），1234-1245。
[9] 郑平、赵红、李静、刘强、张静、吴文 (2024)。一种含有硼和双键结构的多元阻燃剂，用于增强环氧树脂的机械性能和阻燃性。 科学报告，14，58709。
[10] Riba, J.、Moreno-Eguilaz, M. 和 Bogarra, S. (2023)。通过现有测试方法评估用于高压电力移动应用的聚合物绝缘材料的耐漏电起痕性：已确定的研究需求。 聚合物，15(18)，3717。
[11] 欧阳 Y.、Pourrahimi, AM、Lund, A.、徐 X.、Gkourmpis, T.、Hagstrand, P.-O. 和 Müller, C. (2021)。基于聚乙烯和聚丙烯的高温抗蠕变三元共混物，用于热塑性电力电缆绝缘。 高分子科学学报, 59(18), 1014-1025。
[12] Greijer, H.、Mirotta, N.、Treossi, E.、Valorosi, F.、Schütt, F.、Siebert, L., ... & Hillborg, H. (2022)。用于高压电力电缆绝缘的氧化锌四足硅复合材料在极端电场下的可调节电导率。 科学报告，12，9966。
[13] 纳齐尔，MT，哈立德，A.，王，C.，卡比尔，I.，杨，G.，&冯，BT（2024）。通过氢氧化铝、粘土和玻璃纤维添加剂增强硅橡胶复合绝缘材料的阻燃性和表面放电性。 先进复合材料和混合材料，7, 874。
[14] 国际电工委员会。 （2018）。 IEC 60332-1：着火条件下的电力和光纤电缆测试 - 第 1 部分：单根绝缘电线或电缆的垂直火焰传播测试。日内瓦：国际电工委员会。
[15] 国际电工委员会。 （2018）。 IEC 60332-3：着火条件下的电力和光纤电缆测试 - 第 3 部分：垂直安装的成束电线或电缆的垂直火焰蔓延测试。日内瓦：国际电工委员会。
[16] 英国标准协会。 （2013）。 BS 6387：在火灾条件下保持电路完整性所需的电缆性能要求规范。伦敦：BSI。
[17] 美国保险商实验室。 （2019）。 UL 910：用于传输环境空气的空间中使用的电缆和光纤的火焰传播和烟雾密度值的安全测试标准。诺斯布鲁克：UL。
[18] 欧洲标准化委员会。 （2014）。 EN 50575：电源、控制和通信电缆 - 建筑工程中一般应用的电缆，需符合防火要求。布鲁塞尔：CEN。
[19] 卓金玉. (2015). 电力电缆设计原理。 北京: 中国电力出版社.
[20]国家质量监督检验检疫总局. （2018）。 GB/T 12706-2020额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及附件。 北京: 中国标准出版社.
[21]国家质量监督检验检疫总局. (2019年
