电力基础设施在很大程度上依赖于有效的热管理。当变压器运行时，它们会产生巨大的内部热量。冷却不足会限制您的负载能力。它还严重加速绝缘退化。相反，过度设计的设置会严重增加您的初始资本支出。它们还会给您的设施带来不必要的维护变量。规划新变电站时，您面临着核心挑战。您必须仔细平衡初始占地面积限制与长期可靠性。我们编写本指南是为了帮助您克服这些障碍。它为采购团队和设施工程师提供了供应商中立的评估框架。您将了解应用程序环境和负载配置文件如何决定您的技术选择。我们将帮助您有效地选择被动和强制冷却选项。您最终将发现如何选择最适合您的具体运营实际的系统。
选择正确的 变压器冷却方法 决定了基本负载能力和紧急过载阈值。
油浸系统 (ONAN/ONAF/OFAF) 为高 MVA 应用提供卓越的散热性能，但会带来环境和维护责任。
干式冷却 (AN/AF) 消除了漏油风险和火灾危险，使其成为室内或高度监管商业环境的标准，尽管最大额定值较低。
智能 变压器采购 不仅评估冷却等级，还评估强制冷却设计引入的辅助功耗和机械故障风险（例如泵、风扇）。
您必须首先定义核心业务问题。电气设备内产生的热量与电力负载呈非线性关系。变压器通过铜损和铁损产生热量。当装置保持通电状态时，铁损保持相对恒定。然而，铜损与负载电流的平方成正比。适度的负载增加可能会引发内部温度的大幅上升。买家必须首先解决日常基线操作。您还必须考虑夏季峰值环境温度。最后，您必须规划未来的容量扩展，而不会冒绝缘过早失效的风险。
您的基线评估必须符合严格的行业标准。坚固的 变压器热设计 符合 IEEE C57.12.00 或 IEC 60076 框架。这些标准规定了特定的温升限制。大多数工业设备指定绕组平均温升高于环境温度 55°C 或 65°C。如果温度超过这些限制，就会破坏内部纸绝缘层。每过度一次都会大大缩短设备的使用寿命。
您还必须权衡长期运营支出与前期资本支出 (CAPEX)。被动冷却设计的初始成本更高。它需要更大的物理变压器铁芯和更宽的外部散热器。然而，几十年来它可以为您节省大量辅助功耗。强制冷却减少了初始物理占地面积。但它立即将这些节省转化为更高的日常运营费用和维护负担。
油浸式机组在公用事业和重工业领域占主导地位。矿物油是一种特殊的绝缘体和传热介质。工程师根据内部油和外部空气的循环方式对这些装置进行分类。
该机制纯粹依赖于热虹吸效应和自然空气对流。热油上升到油箱顶部。然后它向外流入外部散热器。当周围空气冷却油时，油会变得更稠密并下沉。冷却后的油流回油箱底部。 ONAN 具有零辅助运动部件。这使其具有最高的可靠性评级。它是偏远地区的最佳选择。您应该在占地面积充足且维护成本低的地方指定 ONAN。
ONAF 在外部散热器上添加了机械风扇。这些风扇启动以加速散热片上的空气消散。该评估通常比纯 ONAN 装置多释放 15% 至 33% 的负载能力。您无需增加核心尺寸即可获得灵活性。事实证明，ONAF 非常适合预计未来负载增长的设施。它还有助于设施管理炎热夏季的高峰季节电力需求。
该机构使用专用泵迫使油通过铁芯和绕组。然后它推动流体通过巨大的外部热交换器。您可以为超高压或高MVA 设备实现最大冷却密度。然而，存在重大风险限制。 ODAF 引入了关键的机械故障点。这些泵需要持续的状态监测。泵故障需要立即减载以防止内部沸腾。
这些装置采用复杂的油水热交换器。事实证明，这种方法对于利基环境来说是高度专业化的。水力发电厂和海上平台经常部署它们。通过 OFWF，您可以实现极高的热效率。然而，这种设计严格要求有可靠、清洁、持续的水源才能发挥作用。
冷却能力汇总表
冷却等级 | 主要机制 | 最佳应用场景 | 维护负担 |
|---|---|---|---|
奥南 | 热虹吸管和自然对流 | 远程变电站，空间充足 | 非常低 |
国家航空航天局 | 天然油+强制风扇 | 可变负载、季节性高峰 | 中（风扇检查） |
ODAF | 泵油+强制风扇 | 高MVA，空间限制小 | 高（泵和风扇检查） |
海外妇女联合会 | 抽油+强制水 | 海上、水力发电设施 | 非常高（水化学） |
某些环境严格禁止大量使用可燃油。室内商业空间需要替代技术。干式装置通过使用固体绝缘和环境空气来解决这些环境限制。

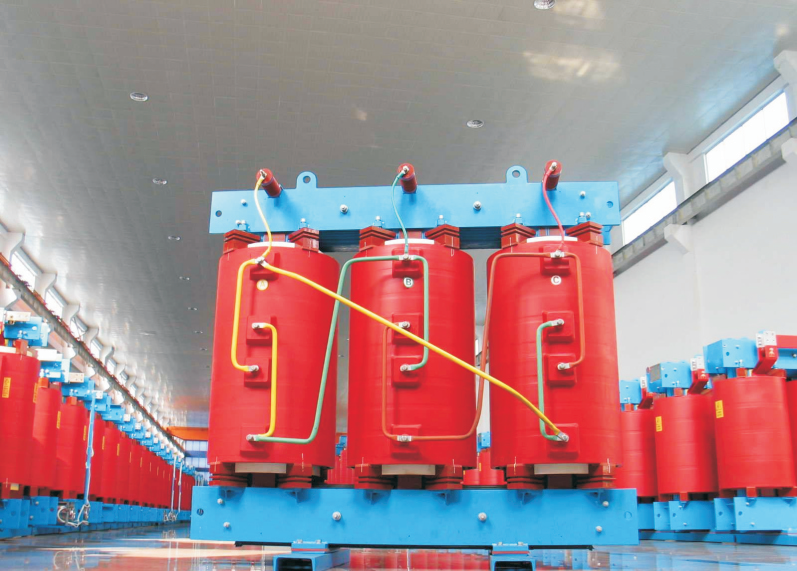

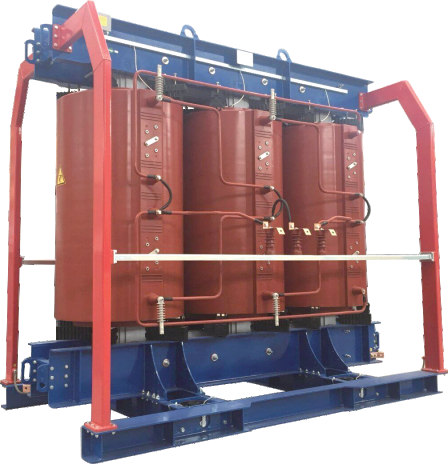

空气自然评估代表了干燥装置的基线。他们总体上要求最低的维护。这些装置本质上是耐火的。 AN 是室内商业建筑的默认选择。敏感的工业制造区也严重依赖它们。然而，与石油装置相比，它们的最大 MVA 额定值仍然有限。
空军机制在线圈下方添加了高速风扇。这些风扇通过内部缠绕通道向上推动周围空气。此设置可暂时将容量提高 30%。它可以完美地处理换班期间的瞬态峰值负载。风扇在正常基本负载运行期间保持不活动状态以节省能源。
采购现实检查在这里至关重要。干式装置本质上比石油替代品运行得更热。它们还具有显着较小的热惯性。在突然的负载峰值期间，油就像一块巨大的热海绵。干式装置缺乏这种保护性液体缓冲剂。这意味着他们对长时间超载的容忍度要低得多。因此，实施强大的 变压器冷却系统 策略对于防止干式装置中的绕组故障至关重要。
选择理想的热管理策略不仅仅是铭牌额定值。在最终购买之前，您必须评估一些物理和操作限制。
占地面积和空间限制： 强制冷却 (ONAF/OFAF) 允许使用明显更小的物理变压器。与纯自然冷却 (ONAN) 相比，您可以获得相同的 KVA 额定值。事实证明，这对于城市改造至关重要。
维护负担和可及性： 风扇和泵等运动部件需要定期检查。技术人员必须处理轴承更换和控制电路测试。您必须询问您的工厂是否有人员支持此例程。
噪音限制： 强制通风风扇会产生显着的 dB(A) 噪音水平。买家必须仔细评估当地的分区法律。城市变电站和室内商业部署通常要求严格的噪声上限。
环境和消防安全风险： 石油方法需要广泛的遏制策略。您必须建造混凝土集水池。您还必须实施复杂的灭火计划。这些要求直接影响您的整体土木工程成本。
工程师通常完全关注前期购买价格。这种狭隘的观点掩盖了巨大的长期运营成本。强制冷却机制会带来隐藏的财务和机械风险。
辅助功耗代表着巨大的寄生负载。用于运行冷却风扇和泵的电能迅速增加。该设备连续运行超过 30 年的使用寿命。最初的供应商投标很少考虑这种持续的电力消耗。它极大地影响您每月的运营成本。无源装置的购买成本可能更高，但它使用零寄生功率。
冗余要求也使强制设计变得复杂。如果 ODAF 泵发生故障，设备会快速失去热控制。变压器必须立即降低其输出，以防止灾难性故障。聪明的买家必须评估 N+1 风扇和泵配置。如果您严格需要两个泵，则应安装三个泵。这可确保您在组件故障期间保持满负载能力。您还必须将相关遥测连接到中央控制系统。
恶劣的环境条件严重损害强制冷却。 ONAF 或 AF 系统中的风扇吸入周围的环境空气。如果它们在多尘、腐蚀性或沿海环境中运行，则会加速退化。盐水喷雾会迅速损坏标准风扇外壳。您必须为这些区域中的所有外部移动部件指定高级保护涂层。
我们建议遵循结构化采购流程。使用此顺序逻辑来最终确定您的热设计选择。
设定环境基线： 准确确定设备的安装位置。注意是室内还是室外安装。记录最坏情况下的极端环境温度。最后，确定决定干油技术与油技术的任何严格的环境合规性需求。
绘制负载曲线： 分析您设施的日常用电量。如果您保持稳定的连续基本负载，则大力支持无源 ONAN 或 AN 系统。如果您遇到高度可变的峰值，请选择 ONAF 或 AF。这可以处理临时峰值，而不会迫使您加大重型核心的尺寸。
定义维护成熟度： 评估您的内部员工能力。如果安装地点仍然无人值守，则应大力重视被动冷却方法。如果维护预算历来较低，则完全避免使用复杂的泵系统。
请求具体投标数据： 不接受一般提案。要求供应商提供有保证的负载能力以及主动和非主动冷却。要求精确的声学输出指标。最后，要求他们列出所有机械部件的准确辅助功耗。
选择热管理设置不仅仅是一个标准工程复选框。它代表着对您的设施的巨大财务和运营承诺。仓促做出这一决定通常会导致电力容量受损或维护过度令人头疼。您必须仔细平衡前期投资与预期的运营现实。
避免在真空中评估这些技术。最高效的热设计是与您设施的特定负载动态完美匹配的设计。它必须尊重您的空间限制和环境法规。最重要的是，它必须与您的团队在 30 年生命周期内的维护成熟度相匹配。与供应商密切合作，确保您的最终选择既可靠又具有长期价值。
答：是的。向现有 ONAN 装置添加冷却风扇以将其转换为 ONAF 是常见做法。但是，只有当散热器最初设计为容纳风扇时，您才能执行此操作。此外，内部接线必须安全地处理新增加的 MVA 输出。
答：使用寿命与绝缘纸的健康状况直接相关。高于设计工作温度每升高 6°C 至 8°C，绝缘材料的使用寿命就会减半。充足的冷却系统可以保持这一热基线并防止过早退化。
答：铭牌上通常显示双额定值，例如 20/26.6 MVA。第一个数字反映了设备使用自然对流 (ONAN) 的被动容量。第二个较高的数字表示所有外部强制通风风扇均主动运行 (ONAF) 时的最大安全容量。
答：虽然固体变压器铁芯仍然高度可靠，但强制冷却会引入易损的运动部件。机械泵和风扇的生命周期（10 至 15 年）比核心本身（30 年以上）短得多。这些辅助组件需要主动维护，以防止容量突然降额。
