确定标准交流配电变压器的尺寸非常简单。然而，为非线性、高电流直流应用确定尺寸是一项高度专业化的工程挑战。工程师必须考虑传统电网中罕见的复杂电气行为。重电解、冶炼操作和大型变速驱动器等工业直流过程会产生严重的谐波失真。它们还会产生危险的直流电压偏置和高动态负载曲线。
这些恶劣的电气条件会迅速降低标准配电变压器的性能。忽视这些因素会导致突然的绝缘故障和代价高昂的设施停机。本指南概述了长期可靠性所需的基本工程框架和热注意事项。您将了解安全指定整流变压器所需的确切合规标准 为工业直流负载。我们提供切实可行的见解，以确保最大限度地延长流程正常运行时间并防止整个重工业运营中发生灾难性热故障。
谐波抑制是强制性的： 准确的选择需要计算 K 系数并考虑由特定整流器拓扑（6 脉冲、12 脉冲或 24 脉冲）驱动的涡流损耗。
降额不是猜谜游戏： 容量必须严格符合 IEEE C57.18.10 或 IEC 61378-1 标准，以防止绝缘退化。
拓扑决定设计： 工业直流电源的配置直接决定必要的绕组相移和耦合要求。
标准电源变压器在干净、线性的 50Hz 或 60Hz 正弦波下平稳运行。当您将工业整流器引入电路时，电气环境会发生巨大变化。整流器以突然的非线性脉冲方式吸取电流。这从根本上改变了变压器管理热和电磁应力的方式。
非线性负载会产生强烈的谐波电流。这些高频电流与基频一起循环通过变压器绕组。谐波不会产生有用功。相反，它们会呈指数增加铁芯和铜绕组内的涡流损耗。标准变压器无法消散这种快速积聚的热量。内部温度很快超过基本绝缘的热极限，导致绕组过早失效。您必须指定专门的冷却通道和定制的导体几何形状才能承受这种谐波热量。
工业整流器通常会将少量直流电流泄漏回电路的交流侧。我们称这种现象为直流偏置。直流偏置会导致变压器铁芯内磁化不对称。它迫使磁芯在交流波形的一个半周期内更早地饱和。磁芯饱和极大地增加了磁化电流。它还会产生巨大的噪音、剧烈的振动和失控的热尖峰。专用变压器 整流器系统的 采用专门的磁芯接头设计和较低的磁通密度，可以安全地吸收这种直流偏置而不饱和。
重型直流过程会频繁发生短路。想象一下电弧炉正在燃烧大量炉料。这些事件会通过系统发送大量高电流瞬变。标准交流变压器缺乏承受这些反复冲击所需的重型机械支撑。在这些瞬态过程中产生的电磁力实际上可以将标准绕组撕裂。整流器单元具有高度加固的夹紧结构和环氧树脂粘合绕组块，可在极端故障条件下保持结构完整性。
选择合适的设备需要严格的数学建模。您不能简单地查看负载的兆瓦额定值并选择匹配的千伏安变压器。您必须同时评估负载曲线、谐波频谱和绕组架构。
第一步涉及定义确切的操作工作周期。您必须区分基本连续负载和瞬态过载需求。例如，重型牵引铁路系统采用特定的工作类别（I、II、III 和 IV 级）。每个类别都规定了设备必须在极端过载情况下承受多长时间。
要计算适当的容量，请遵循以下顺序：
确定直流过程所需的绝对连续基本负载（以千瓦为单位）。
确定最大过载百分比及其确切持续时间。
计算支持该功耗所需的基本 kVA。
应用计算出的谐波频谱来找到谐波调整后的等效 kVA。
该等效 kVA 额定值代表变压器必须具备的真实热能力。
整流器拓扑的脉冲计数决定了变压器的绕组复杂性。更高的脉冲配置可有效降低主电网上的总谐波失真 (THD)。然而，它们需要高度复杂的次级绕组布置。
基本的 6 脉冲系统需要标准的初级和次级绕组。 12 脉冲系统需要两个次级绕组。一个次级必须以星形配置连接，而另一个则以三角形配置连接。这会在两个输出之间产生强制的 30 度相移。这种相移消除了最具破坏性的五阶和七阶谐波。升级到 24 脉冲系统需要复杂的锯齿形绕组才能实现 15 度相移。您必须选择正确的矢量组，例如Dy11d0，以保证精确的相位对齐。
热量会破坏绝缘层。正确的 整流变压器选择 在很大程度上取决于准确的热降额。工程师使用 K 系数或谐波系数 (HF) 来量化谐波电流的额外加热效应。 K 系数直接影响变压器冷却能力必须增大的程度。
您必须选择能够承受这些高温的坚固绝缘系统。 F 级 (155°C) 和 H 级 (180°C) 绝缘材料仍然是这些高应力环境的行业标准。切勿将标准 B 类材料用于重型非线性应用。
阻抗决定了变压器如何响应负载变化和短路。您必须在这里平衡两个相互竞争的优先事项。低阻抗提供出色的电压调节，保持直流输出稳定。高阻抗可限制故障期间破坏性的短路电流。
在设计多脉冲系统时，所有次级绕组之间的阻抗相等绝对至关重要。如果星形绕组的阻抗与三角形绕组不同，则整流器将无法均等地共享电流。这种不平衡迫使一个绕组过热，而另一个绕组仍未得到充分利用。
不同的行业对其电力基础设施提出了截然不同的要求。您必须根据操作环境的具体情况定制变压器设计。
铝冶炼和氯电解设施全年 365 天、每天 24 小时运行。它们吸收超高连续电流。任何中断都会毁掉批次并损坏生产设备。这里的主要成功标准是在大量连续负载下的极高可靠性。
随着化学浴电阻的变化，这些过程还需要极其精细的电压调节。工程师通常将重型有载分接开关 (OLTC) 直接集成到变压器中。这使得操作员可以在不关闭情况下精确调节电压 工业直流电源的.
铁路变电站提出了完全不同的挑战。火车加速时会产生大量电流。然后，它们突然滑行或制动，将负载降至接近于零。这会产生高度动态、不稳定的负载曲线。
这些应用中的变压器面临频繁、严重的过载。它们还可以承受快速电流波动带来的高机械冲击。成功需要重型结构支撑和先进的热管理，以便在下一趟火车到达之前消散突然的热量峰值。
大型采矿输送机和重型工业泵依赖于大型变速驱动器。这些设施通常在密闭空间或地下深处运行。紧凑的占地面积成为主要的设计限制。工程师经常为这些 VSD 部署 18 脉冲或 24 脉冲多绕组设计。这些高脉冲设置本质上可以消除谐波。这使得采矿运营商能够满足严格的 IEEE 519 电网谐波限制，而无需安装庞大的外部谐波滤波器组。
散热有效地决定了设备的使用寿命。您必须将冷却技术与物理环境和可用的设施基础设施相匹配。
在选择核心技术之前，必须仔细评估安装环境。
干式浇注树脂变压器具有卓越的安全性。他们不使用易燃液体。这使得它们非常适合室内安装、紧凑的 VSD 机柜和严格的防火限制区。但是，如果将它们安装在多尘的采矿环境中，则必须指定坚固的 IP 级外壳，以防止导电灰尘桥接暴露的线圈。

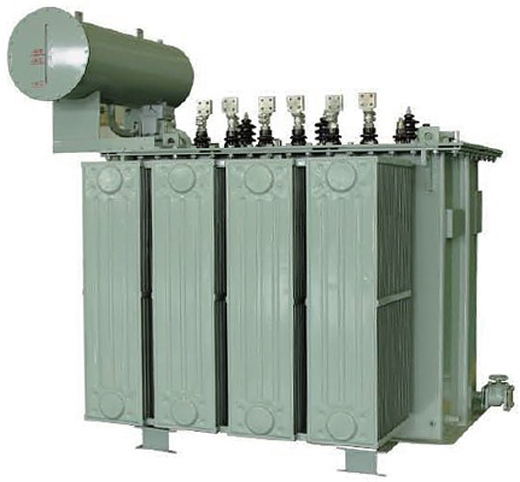

对于超高 kVA 应用（例如大型冶炼作业），仍然必须使用液体变压器。矿物油、硅酮或合成酯等液体可提供出色的散热效果。它们可以比干式装置更好地吸收极端连续负载。由于空间和消防安全要求，他们通常坐在户外。
冷却方式 | 描述 | 最佳应用场景 | 维护要求 |
|---|---|---|---|
ONAN（天然油、天然空气） | 依靠油和环境空气的自然对流。 | 具有中等连续负载的标准户外安装。 | 低的。没有活动部件。 |
ONAF（天然油空军） | 使用冷却风扇推动空气流过散热器。 | 夏季月份需要额外峰值负载容量的系统。 | 缓和。风扇电机需要检查。 |
OFWF（油强制水） | 使用泵将油输送通过专用的水热交换器。 | 具有大容量冷冻水回路的密闭室内冶炼设施。 | 高的。需要水质管理和泵维护。 |
您必须仔细规划变压器如何连接到整流柜。重型铜母线可传输数千安培的电流。这些母线不能轻易地绕过障碍物弯曲。您必须在设计阶段指定准确的终止位置。确定设备是否需要顶部、底部或侧面端接。变压器和整流器柜之间完美的母线对齐可最大限度地减少电阻，减少安装时间，并防止连接点受到机械应力。
在设备发货前验证性能是保证现场可靠性的唯一方法。切勿接受重型直流应用的标准交流变压器测试报告。
您必须验证是否严格遵守国际标准。在北美，IEEE C57.18.10 概述了半导体功率整流变压器的具体做法。在全球范围内，IEC 61378-1 管辖着这些设计。这些标准规定了具体的安全裕度、可接受的温升和强制性的施工技术。执行这些标准可确保制造商了解非线性负载的严重性质。
标准例行测试不会发现谐波漏洞。在工厂验收测试期间，您必须要求专门的测试协议。
谐波温升测试： 制造商必须模拟实际的谐波电流频谱。他们必须证明变压器在处理模拟非线性负载时保持在其温度等级内。
短路耐受验证： 设计必须以数学或物理方式证明其能够承受最大故障电流而不发生机械变形。
施加电压和感应电压测试： 这些测试使绝缘系统超出正常限制。他们验证了介电强度可以处理整流器开关动作产生的瞬态电压尖峰。
选择整流变压器比选择标准配电设备的尺寸需要更多的努力。您必须超越基本 kVA 额定值并深入分析过程的谐波分布。了解特定的占空比和整流器脉冲计数将决定变压器的内部架构。忽略这些因素会导致过早的热退化和运行故障。
为确保成功，请首先确定准确的整流器拓扑和谐波频谱。不要猜测这些参数。定义负载后，请直接与专业变压器制造商联系。向他们提供完整的负载概况、环境限制和工作周期规格。这种主动的工程方法可保证长期可靠性并保护您的关键工业流程。
答：降额取决于计算美国的 K 系数，或欧洲的 K 系数。该数学公式根据谐波电流的特定频率对其进行加权。它确定涡流损耗产生的额外热量的确切数量。然后，您可以使用该系数来正确增大变压器的热容量。
答：整流变压器使用较重的铜或铝导体。它们具有专门的相移绕组几何形状和高度加固的核心支撑。这些升级使它们能够安全地处理恶劣的直流谐波、直流电压偏置和频繁的高电流瞬态过载，而不会出现过热或物理故障。
答：较高的脉冲数可以主动消除绕组级的低次谐波。例如，12 脉冲系统消除了破坏性的五次和七次谐波。这可以防止严重的谐波污染到达主电网，满足严格的 IEEE 519 合规规则，并且无需大型、昂贵的外部谐波滤波器。
答：是的。制造商通常在初级绕组和次级绕组之间安装静电屏蔽。该接地屏蔽可显着减弱高频共模噪声。它还可以阻止整流二极管或晶闸管快速开关产生的危险瞬态电压尖峰，成功保护上游电网。
