电气工程师、设施经理和开发人员经常面临严峻的困境。您必须仔细确定室外配电系统。选择正确的设备决定了项目的长期成功。两种主要解决方案均可有效降低最终用户消耗的电压。然而，它们在集成水平、物理足迹和内部保护能力方面存在根本差异。做出错误的选择很容易导致严格的占地面积合规问题。它还可能导致站点安全受损或严重的运营瓶颈。我们设计了这种客观的、以工程为重点的比较，以简化您的决策。我们的目标是帮助规范制定者无缝调整设备功能。我们将这些功能与特定的项目负载需求和现场实际情况相匹配。您将准确了解哪种架构最适合您独特的环境。我们将探讨核心架构、负载阈值和物理安装要求。这可确保您的最终设计完美满足所有实用标准。
集成： 底座安装变压器主要是一个独立的降压单元，而紧凑型变电站将变压器、中压 (MV) 开关设备和低压 (LV) 配电集成到单个工程外壳中。
成本与能力： 安装在底座上的装置可提供较低的初始资本支出和较小的标准负载占地面积。紧凑型变电站为复杂或高容量站点（例如，接近 5 MVA）提供先进的保护、开关和计量。
合规性： 无论基准预算如何，城市规划、当地公用事业法规和现场安全许可通常会决定最终选择。
您可以将该单元定义为本地化室外分布节点。它位于防篡改、接地的金属柜内。垫 式变压器 在独立应用中表现出色。您通常使用它来直接降低市电电压。它为单体商业建筑、住宅小区或局部工业附属建筑提供服务。
主要组件仍然简单明了。您会在里面找到铁芯和线圈组件。矿物油或天然介电流体通常浸没这些活性部件。该设计包括基本的主熔断器，例如卡口式熔断器。它还具有基本的辅助连接。它不包含大量的断路器面板或先进的计量基础设施。您必须将这些次要组件安置在其他地方。通常，您将它们放置在主楼电气室内。
最佳实践： 始终验证您的公用事业公司在死角施工方面是否标准化。正面死角设计将所有带电主要部件隐藏在绝缘连接器后面。这为操作员安全提供了至关重要的一层。

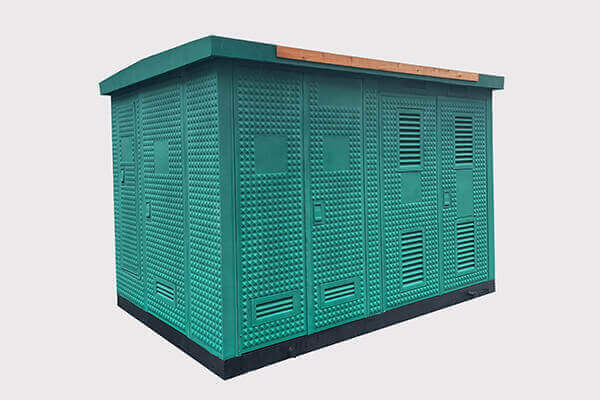

紧凑型变电站 代表 了完全集成、工厂组装的解决方案。它由三个不同的内部隔间组成。首先，它装有中压 (MV) 开关设备。其次，它包含主变压器。该变压器可以是油浸式或干式变压器。最后，它包括低压 (LV) 配电盘或配电板。
该单元充当高度本地化的控制节点。它无缝地隔离故障。它提供先进的切换功能。您可以将数字计量直接集成到外壳中。主要优势是整合。您无需单独的上游中压外壳。您还无需在户外使用下游低压配电板。工厂设计的一切都是为了协同工作。这保证了整个组件经过测试的短路耐受额定值。
将设备与实际电力需求相匹配至关重要。您还必须考虑未来的负载可扩展性。每个设施都需要量身定制的方法。设计不足会限制您的运营增长。过度设计不必要地占用了宝贵的资本。
标准的垫式限位器非常适合简单的负载。制造商确实制造了高容量的单体设备。然而，将单个底座安装推向 5 MVA 阈值会带来严重的并发症。您必须管理大量的辅助布线束。对称故障电流额定值迅速上升。热管理变得非常复杂。通过独立的输送极端电流 室外配电变压器 通常需要并联次级馈电。在标准机柜中端接多根大规格电缆是出了名的困难。
集成解决方案为大容量提供了独特的优势。它们适合重型工业负载、多租户设施和可再生能源电网。集成中压开关设备可以更安全地处理高故障电流。您可以利用环网柜 (RMU) 进行主切换。在次级侧，负载分配变得毫不费力。内部低压室装有多个出线断路器。您可以将电力直接分配到不同的设施侧翼。您可以避免将大量单一的母线槽布线到您的建筑物中。这种模块化电源分配提高了整体系统的可靠性。
常见错误： 未能计算未来电动汽车 (EV) 的充电负载。始终在分发节点上保留 20-30% 的容量缓冲区。稍后添加全新的设备会严重扰乱现场运营。
空间评估在设备选择中起着重要作用。城市退缩和离散的景观美化规则严格控制户外设施。您必须仔细分析您可用的物理足迹。
标准的垫式安装装置通常更加紧凑。他们拥有最小的身体轮廓。它们很容易隐藏在标准景观屏幕后面。它们能很好地适应狭窄的城市挫折。它们较小的尺寸使它们在视觉上不引人注目。
两种技术的安装实际情况存在很大差异。标准单元需要相对简单的混凝土垫。您需要为地下初级和次级饲料进行基本挖沟。您必须严格遵守间隙半径。消防法规规定了与建筑物门、窗和通风口的特定距离。
集成变电站需要更大的地基。混凝土垫板通常经过大量加固。它必须支撑三个不同隔间的总重量。然而，你必须全面地看待这一点。集成的中压和低压开关消除了室内单独的电气室。它还消除了对辅助室外开关设备垫的需要。这种整合通常可以节省整个站点空间。您可以回收优质的室内面积用于主要业务运营。
这两个系统都存在实施风险。您必须考虑当地公用事业车辆的通行情况。起重机卡车需要清晰的转弯半径，以便将来进行更换操作。您还必须遵守溢油遏制法规。当地法规可能要求在混凝土基础下设置专门的保留坑。
表 1：物理和安装比较
特征 | 垫式装置 | 综合变电站 |
|---|---|---|
物理足迹 | 紧凑、薄型 | 大而细长的外壳 |
基础要求 | 标准混凝土垫块 | 高强度垫板，可能的电缆基底 |
间隙半径 | 严格的建筑物邻近规则 | 灵活，通常充当独立节点 |
地下饲料 | 简单直接挖沟 | 多个低压出线回路的复杂挖沟 |
节省室内空间 | 最小（需要室内低压面板） | 最大（户外处理的低压配电） |
外壳安全可防止未经授权的公共访问。两种解决方案均采用防篡改户外设计。他们使用重型钢材。它们具有隐藏式铰链和五头锁定机构。它们有效地保护公众免受致命电压的伤害。
集成解决方案提供独特的隔离隔间。这种划分极大地提高了操作员的安全性。维护人员可以安全地打开并接触低压面板。它们与 MV 部分完全分开。他们从不直接将自己暴露在主变压器油箱中。这种隔离简化了日常维护任务。它降低了简单的低压断路器重置所需的个人防护装备 (PPE) 水平。
电弧遏制： 集成外壳通常提供卓越的内部故障缓解功能。金属隔板将爆炸性电弧能量引导远离操作员。专门的车顶盖或后部通风口可以安全地释放压力。
开关安全： 您可以采用电动中压开关。操作员可以远程执行主切换。这消除了实时负载转移期间的手动交互。
故障隔离： 专用保护继电器持续监控系统健康状况。它们在检测到相位不平衡或短路时立即使各个断路器跳闸。
环境合规性深刻影响城市规划。理论上，充液装置始终存在泄漏风险。您必须遵守严格的环境保护局 (EPA) 准则。城市中心经常限制在水道附近大量使用矿物油。
集成单元完美地解决了这个问题。他们可以在内部使用树脂浇注干式变压器。这完全消除了漏油风险。您可以避免建造昂贵的混凝土安全堤。干式集成在环境敏感区域完美发挥作用。它还无缝地适合高密度的城市布局。您只需对外壳进行适当通风即可控制散热。
您必须采用结构化的评估框架。在之间做出选择 垫式安装变压器与紧凑型变电站 需要逻辑排除。我们建议使用清晰的决策树。这将使您的特定项目参数与正确的设备类型保持一致。
评估负载类型： 您的负载简单吗？通常低于 2.5 至 3 MVA 吗？如果是，请倾向于标准底座安装。您管理重工业场所或太阳能发电厂吗？重负载有利于集成变电站。
找到下游保护： 您是否将主低压配电开关放置在建筑物内？如果是，标准单位就足够了。您需要节省室内空间吗？使用集成装置将所有主低压配电保持在室外。
评估中压切换需求： 您的本地公用事业公司是否处理所有上游切换？基本的降压装置工作正常。您需要复杂的环网切换吗？集成解决方案在内部提供必要的 RMU。
检查环境规则： 您是否靠近受保护的流域？当地法规是否禁止充油设备？选择装有干式核心的集成单元。
您的下一步行动必须包括审核当地公用事业标准。公用事业公司经常强制要求一种特定技术而不是另一种技术。您还必须计算精确的负载曲线。仔细检查你的单线图。最后，评估您的场地基础限制。岩土工程调查可确认您的土壤是否支持重型钢筋混凝土垫。
选择最佳设备可以保护您的设施基础设施。它保证了连续运行的正常运行时间。它大大简化了未来的维护。您可以保护您的人员免受危险电气环境的影响。
这两种分配方法之间的选择很少是简单的偏好。它由负载密度、安全要求和现场基础设施决定。标准装置在简单、占地面积小的应用中表现出色。集成解决方案主导着复杂的大容量工业网络。它们通过物理分区提供无与伦比的安全性。
请记住这个至关重要的信誉锚：过度设计会导致资本浪费。相反，工程不足会导致直接的安全隐患和严重的运营瓶颈。您必须根据您的具体负载数据取得完美的平衡。彻底评估您的环境限制。
我们建议您尽早咨询有执照的电气设计工程师。立即联系您的技术销售团队。向他们提供您的单线图 (SLD) 和场地土建平面图。精确的评估可确保您订购项目所需的确切设备。立即确保您的配电策略。
答：是的。工程师经常为环境敏感区域指定干式核心。这完全消除了介电油泄漏的风险。它可以防止土壤污染。然而，干式磁芯会产生大量的环境热量。您必须增加机柜的整体占地面积。外壳需要先进的百叶窗设计和强制通风，以保持安全的工作温度。
答：不可以。我们必须澄清这个术语限制。它是配电网络中的重要节点。然而，它完全缺乏集成的主开关功能。它还缺少辅助配电板。真正的变电站将一级保护、变压和二级负载划分整合到一个管理系统中。
答：标准单位需要基本的定期检查。您主要监控介电液液位、检查套管并执行红外热扫描。集成单元需要全面维护。技术人员必须定期对低压断路器进行操作。他们必须测试数字保护继电器并清洁中压开关柜室。这需要更高技能的人员和更多的停机协调。
答：这两种技术都可以无缝地接受地下主要馈电。您的选择完全取决于二次切换需求。如果您想将所有下游断路器集中在室外，那么集成单元会更好。如果您只需要降低电压并在室内铺设大量地下馈电，那么标准装置就可以完美工作。
